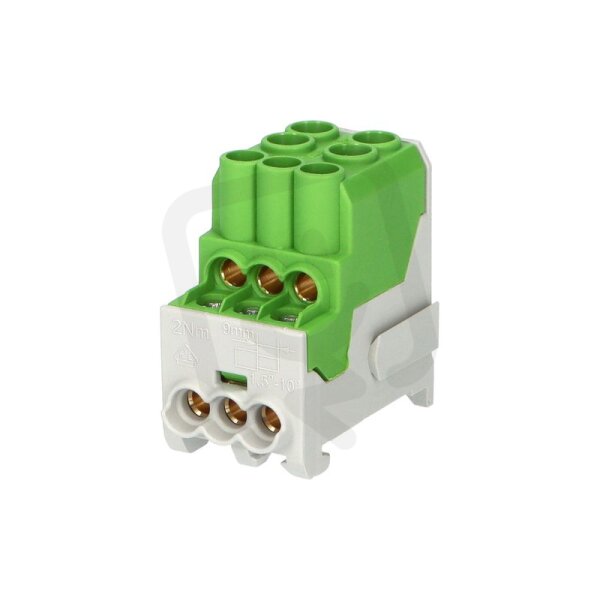

Blok pro rozdělení fází UVB 100 PE 1pól. 101A 1000V zelený na DIN 1003166
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 120 ks
Původně:
222,60 Kč
Cena po registraci:
198,75 Kč/ks
Po registraci bez DPH:
164,26 Kč
Vaše cena s DPH:
207,02 Kč/ks
Vaše cena bez DPH:
171,09 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELSOKR0568895
- Kód dodavatele:
- 1003166
- EAN:
- 4051589800129
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 55,4 mm
- Nominální proud:
- 101 A
- Počet pólů:
- 1
- Počet vstupů:
- 2
- Počet výstupů:
- 6
- Průřez vodiče, vstup:
- 2,5-25 mm2
- Průřez vodiče, vstup AWG:
- 4-14 mm2
- Průřez vodiče, výstup:
- 1,5-10 mm2
- Průřez vodiče, výstup AWG:
- 8-16 mm2
- Šířka:
- 30,2 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 49 mm
- Způsob montáže:
- DIN lišta
Blok pro rozdělení fází UVB 100 PE 1pól. 101A 1000V zelený na DIN 1003166
Blok pro rozdělení fází UVB 100 PE 1pól. 101A 1000V zelený na DIN (EAN 4051589800129) je určen pro instalaci na DIN lištu a pro rozvod fáze s ochranným vodičem.
Jedná se o 1 pól se šroubovým připojením, nominálním proudem 101 A a jmenovitým napětím 1000 V, rozměry: výška 49 mm, šířka 30,2 mm, hloubka 55,4 mm.
Má 2 vstupy (2,5–25 mm2) a 6 výstupů (1,5–10 mm2), je vhodný pro pevná i lanková jádra, není však určen pro jemné vodiče ani pro extra jemná lanka bez koncovky.
Proč si vybrat tento blok?
- Navržený pro instalace s jedním pólem, vhodný pro jednoduché rozvětvení obvodu.
- Nominální proud 101 A pro běžné průmyslové a distribuční aplikace.
- Maximální provozní napětí 1000 V, které umožňuje použití v sítích s vyšším napětím.
- Barva zelená (PE) pro rychlou identifikaci ochranného vodiče.
- Kompatibilní s montáží na DIN lištu podle normy 1003166, zajišťuje jednoduchou instalaci do rozvaděčů.
- Jedná se o typ UVB 100, určený pro rozdělení fází v elektrických rozvodech.
Interní název produktu
Rozdělovací blok 2x25mm2 - 6x10mm2 zelen
Podrobný popis produktu
UVB
Blok pro rozdělení fází UVB 100 PE, 1pól., 101A, 1000V, zelený, na DIN
Blok pro rozdělení fází UVB 100 PE, 1pólový, jmenovitý proud 101A, jmenovité napětí 1000V, barva zelená, montáž na DIN lištu, krytí IP20, vstup 2x25mm2, výstup 6x10mm2, řaditelný.
Bloky pro rozdělení fází (rozváděčové bloky) UVB slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 25 mm2 a 6 menších průřezů o hodnotě max. 10mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 28 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 101 A. Mosazná svorka je vhodná pro měděné vodiče. Bloky UVB jsou řaditelné do sebe. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:montáž na nosnou lištuúspora místa uvnitř rozváděčedostatek připojovacích místjmenovité napětí 1000 V ACřaditelné vedle sebe
Blok pro rozdělení fází UVB 100 PE, 1pól., 101A, 1000V, zelený, na DIN
Blok pro rozdělení fází UVB 100 PE, 1pólový, jmenovitý proud 101A, jmenovité napětí 1000V, barva zelená, montáž na DIN lištu, krytí IP20, vstup 2x25mm2, výstup 6x10mm2, řaditelný.
Bloky pro rozdělení fází (rozváděčové bloky) UVB slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 25 mm2 a 6 menších průřezů o hodnotě max. 10mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 28 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 101 A. Mosazná svorka je vhodná pro měděné vodiče. Bloky UVB jsou řaditelné do sebe. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
