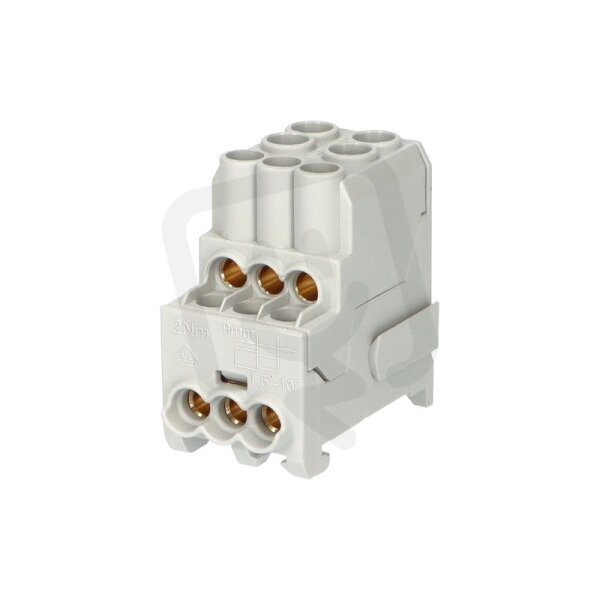

Blok pro rozdělení fází UVB 100 L 1pól. 101A 1000V šedý na DIN ELEMAN 1003164
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 300 ks
Původně:
222,60 Kč
Cena po registraci:
198,75 Kč/ks
Po registraci bez DPH:
164,26 Kč
Vaše cena s DPH:
207,02 Kč/ks
Vaše cena bez DPH:
171,09 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELSOKR0568893
- Kód dodavatele:
- 1003164
- EAN:
- 4051589800105
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 55,4 mm
- Nominální proud:
- 101 A
- Počet pólů:
- 1
- Počet vstupů:
- 2
- Počet výstupů:
- 6
- Průřez vodiče, vstup:
- 2,5-25 mm2
- Průřez vodiče, vstup AWG:
- 4-14 mm2
- Průřez vodiče, výstup:
- 1,5-10 mm2
- Průřez vodiče, výstup AWG:
- 8-16 mm2
- Šířka:
- 30,2 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 49 mm
- Způsob montáže:
- DIN lišta
Blok pro rozdělení fází UVB 100 L 1pól. 101A 1000V šedý na DIN ELEMAN 1003164
Blok pro rozdělení fází UVB 100 L 1pól. 101A 1000V (EAN 4051589800105) je určen pro montáž na DIN lištu a používá šroubové připojení.
Má 1 pól s nominálním proudem 101 A, 2 vstupy a 6 výstupů a rozměry 49 × 30,2 × 55,4 mm (V׊×H).
Podporuje pevná jádra a lankové vodiče, vstupní průřez 2,5–25 mm² (AWG 4–14), výstupní průřez 1,5–10 mm² (AWG 8–16) a má bezpečný kontakt.
Proč si vybrat tento blok pro rozdělení fází?
- Určený k rozdělení jedné fáze jako blok UVB 100 L, vhodný do rozvaděčů.
- Navržen pro proudovou zatížitelnost 101 A.
- Jmenovité napětí 1000 V, kompatibilní s průmyslovými instalacemi.
- Jednopólové provedení s 1 pólem, pro aplikace vyžadující rozdělení jedné fáze.
- Určeno pro montáž na DIN lištu pro snadné upevnění v rozvaděči.
- Identifikace výrobce a typu: ELEMAN 1003164.
Interní název produktu
Rozdělovací blok 2x25mm2 - 6x10mm2 šedá
Podrobný popis produktu
UVB
Blok pro rozdělení fází UVB 100 L, 1pól., 101A, 1000V, šedý, na DIN
Blok pro rozdělení fází UVB 100 L, 1pólový, jmenovitý proud 101A, jmenovité napětí 1000V, barva šedá, montáž na DIN lištu, krytí IP20, vstup 2x25mm2, výstup 6x10mm2, řaditelný.
Bloky pro rozdělení fází (rozváděčové bloky) UVB slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 25 mm2 a 6 menších průřezů o hodnotě max. 10mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 28 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 101 A. Mosazná svorka je vhodná pro měděné vodiče. Bloky UVB jsou řaditelné do sebe. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:montáž na nosnou lištuúspora místa uvnitř rozváděčedostatek připojovacích místjmenovité napětí 1000 V ACřaditelné vedle sebe
Blok pro rozdělení fází UVB 100 L, 1pól., 101A, 1000V, šedý, na DIN
Blok pro rozdělení fází UVB 100 L, 1pólový, jmenovitý proud 101A, jmenovité napětí 1000V, barva šedá, montáž na DIN lištu, krytí IP20, vstup 2x25mm2, výstup 6x10mm2, řaditelný.
Bloky pro rozdělení fází (rozváděčové bloky) UVB slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 25 mm2 a 6 menších průřezů o hodnotě max. 10mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 28 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 101 A. Mosazná svorka je vhodná pro měděné vodiče. Bloky UVB jsou řaditelné do sebe. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
