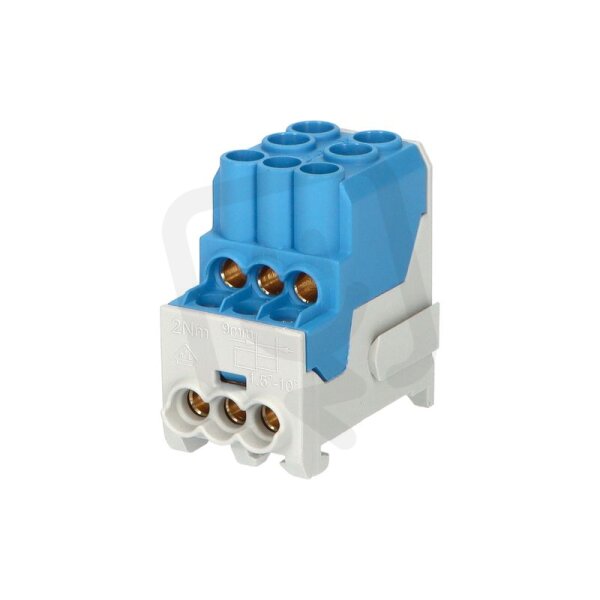

Blok pro rozdělení fází UVB 100 N 1pól. 101A 1000V modrý na DIN 1003165
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 150 ks
Původně:
222,60 Kč
Cena po registraci:
198,75 Kč/ks
Po registraci bez DPH:
164,26 Kč
Vaše cena s DPH:
207,02 Kč/ks
Vaše cena bez DPH:
171,09 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELSOKR0568894
- Kód dodavatele:
- 1003165
- EAN:
- 4051589800112
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 55,4 mm
- Nominální proud:
- 101 A
- Počet pólů:
- 1
- Počet vstupů:
- 2
- Počet výstupů:
- 6
- Průřez vodiče, vstup:
- 2,5-25 mm2
- Průřez vodiče, vstup AWG:
- 4-14 mm2
- Průřez vodiče, výstup:
- 1,5-10 mm2
- Průřez vodiče, výstup AWG:
- 8-16 mm2
- Šířka:
- 30,2 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 49 mm
- Způsob montáže:
- DIN lišta
Blok pro rozdělení fází UVB 100 N 1pól. 101A 1000V modrý na DIN 1003165
Blok pro rozdělení fází UVB 100 N 1pól. 101A 1000V modrý na DIN 1003165 (EAN 4051589800112) je určen pro montáž na DIN lištu, má 1 pól, nominální proud 101 A a jmenovité napětí 1000 V.
Vybaven je šroubovým připojením, nabízí 2 vstupy (2,5–25 mm²) a 6 výstupů (1,5–10 mm²), má bezpečný kontakt, je vhodný pro pevná jádra i lankové vodiče a jeho rozměry jsou 30,2×49×55,4 mm (šířka×výška×hloubka).
Proč si vybrat tento blok pro rozdělení fází?
- Řada UVB 100 N – standardní řešení pro rozdělení fází v elektrických rozvodech.
- Určen pro zapojení s 1 pólem, vhodné pro jednofázové obvody.
- Proudová zatížitelnost 101 A zajišťuje provoz v běžných instalacích.
- Jmenovité napětí 1000 V umožňuje použití ve vyšších napěťových aplikacích.
- Dodáván v modré barvě pro snadné rozlišení a organizaci rozvodu.
- Upevnění na DIN lištu 1003165 pro rychlou montáž v rozváděčích.
Interní název produktu
Rozdělovací blok 2x25mm2 - 6x10mm2 modrá
Podrobný popis produktu
UVB
Blok pro rozdělení fází UVB 100 N, 1pól., 101A, 1000V, modrý, na DIN
Blok pro rozdělení fází UVB 100 N, 1pólový, jmenovitý proud 101A, jmenovité napětí 1000V, barva modrá, montáž na DIN lištu, krytí IP20, vstup 2x25mm2, výstup 6x10mm2, řaditelný.
Bloky pro rozdělení fází (rozváděčové bloky) UVB slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 25 mm2 a 6 menších průřezů o hodnotě max. 10mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 28 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 101 A. Mosazná svorka je vhodná pro měděné vodiče. Bloky UVB jsou řaditelné do sebe. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:montáž na nosnou lištuúspora místa uvnitř rozváděčedostatek připojovacích místjmenovité napětí 1000 V ACřaditelné vedle sebe
Blok pro rozdělení fází UVB 100 N, 1pól., 101A, 1000V, modrý, na DIN
Blok pro rozdělení fází UVB 100 N, 1pólový, jmenovitý proud 101A, jmenovité napětí 1000V, barva modrá, montáž na DIN lištu, krytí IP20, vstup 2x25mm2, výstup 6x10mm2, řaditelný.
Bloky pro rozdělení fází (rozváděčové bloky) UVB slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 25 mm2 a 6 menších průřezů o hodnotě max. 10mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 28 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 101 A. Mosazná svorka je vhodná pro měděné vodiče. Bloky UVB jsou řaditelné do sebe. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
