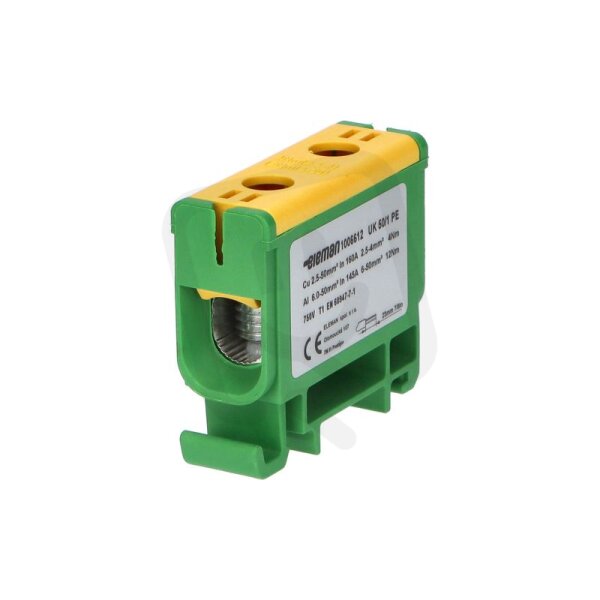

Svorka univerzální UK 50/1 PE 160A 1pól. AL/CU krytá ze.-žl. na DIN 1006612
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS0757567
- Kód dodavatele:
- 1006612
- EAN:
- 8592847003631
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 51 mm
- Nominální proud:
- 160 A
- Počet pólů:
- 1
- Počet vstupů:
- 2
- Průřez vodiče, vstup:
- 2,5-50 mm2
- Průřez vodiče, vstup AWG:
- 1-14 mm2
- Šířka:
- 18 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 44 mm
- Způsob montáže:
- DIN lišta
Svorka univerzální UK 50/1 PE 160A 1pól. AL/CU krytá ze.-žl. na DIN 1006612
Svorka univerzální UK 50/1 PE 160A 1pól. AL/CU krytá ze.-žl. (EAN: 8592847003631) pro připojení ochranného vodiče na DIN lištu.

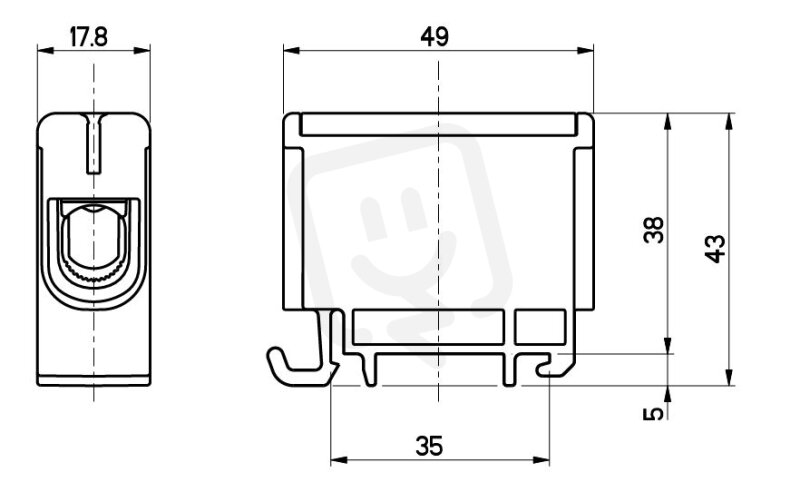

Jednopólová svorka s nominálním proudem 160 A, šroubovým připojením a montáží na DIN lištu, nabízí 2 vstupy a podporuje průřez vodiče 2,5–50 mm² (AWG 1–14), je vhodná pro pevná jádra a lankové vodiče, není však vhodná pro jemné nebo extra jemné lanka, disponuje bezpečným kontaktem a má rozměry 44 × 18 × 51 mm (V׊×H).
Proč si vybrat tuto svorku?
- Konstrukce UK 50/1 nabízí univerzální řešení pro běžné elektroinstalační aplikace.
- Mechanicky dimenzovaná pro spolehlivé spojení vodičů z hliníku a mědi (AL/CU).
- Maximální proudové zatížení 160 A vhodné pro silnější obvody.
- Izolovaná krytka v barvě zeleno-žluté, určená pro ochranný vodič (PE).
- Určena pro montáž na lištu DIN 1006612.
- Jednopólové provedení (1 pól) pro jednoduchou integraci do rozvodů.
Interní název produktu
UK 50/1 PE Svorka univerzální
Podrobný popis produktu
Svorka univerzální UK 50/1 PE, 160A, 1pól., AL/CU, krytá, ze.-žl., na DIN
Univerzální připojovací svorka UK 50/1 PE- šedá.

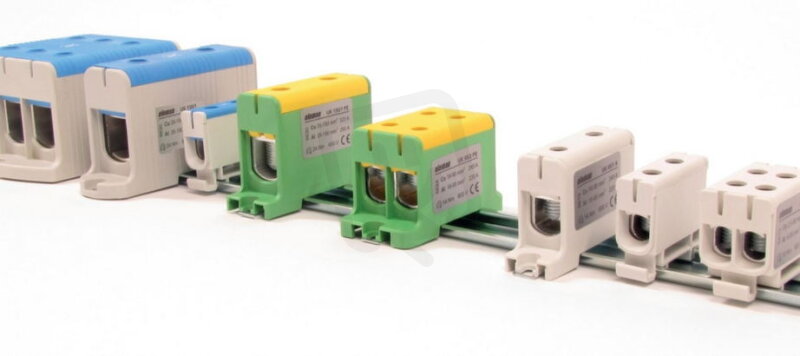

Standardní řada univerzálních svorek s širokou nabídkou připojitelnosti vodičů (1,5 - 240 mm2). Umožňuje připojení jak hliníkových tak měděných vodičů a to až do 240 mm2. Jedná se o 1-pólové svorky v plastovém pouzdře (vyjma sestavy UK 50/3x1, ta je 3-pólová a typy UK 35/3x1 A+N/PE, UK 50/3x1 A+N/PE ty jsou 5-pólové). Umísťují se na nosnou lištu 35 mm (DIN lišta). Výborné izolační vlastnosti zajišťuje pouzdro vyrobené z polyamidu (PA). Cenově dostupné řešení pro nejrůznější aplikace. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
- široký rozsah připojitelnosti vodičů (od 1,5 mm2 až do 240 mm2)
- jmenovité napětí až 1000 V AC/DC
- montáž na nosnou lištu
- připojení měděných i hliníkových vodičů
- univerzální cenově dostupné řešení
