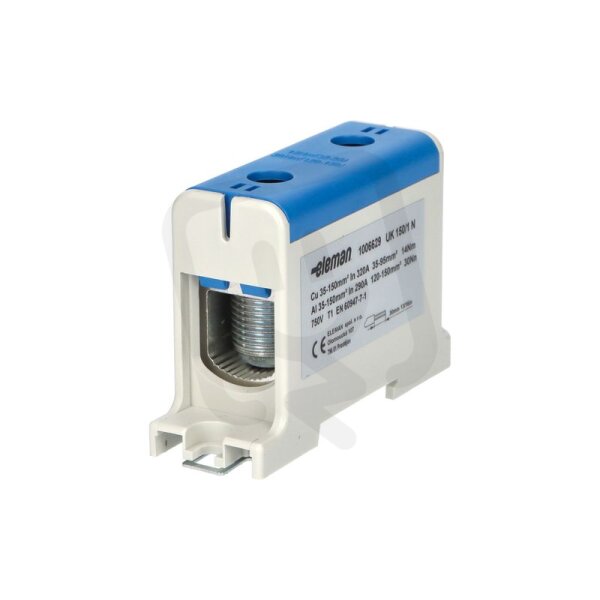

Svorka univerzální UK 150/1 N 320A 1pól. AL/CU krytá modrá na DIN/panel 1006629
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELSOOS0604234
- Kód dodavatele:
- 1006629
- EAN:
- 8592847003808
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Druh připojení:
- šroubové
- Hloubka:
- 97 mm
- Nominální proud:
- 320 A
- Počet pólů:
- 1
- Počet vstupů:
- 2
- Průřez vodiče, vstup:
- 35-150 mm2
- Průřez vodiče, vstup AWG:
- 0-2 mm2
- Šířka:
- 29 mm
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 60 mm
- Způsob montáže:
- Na DIN lištu/šroubem
Svorka univerzální UK 150/1 N 320A 1pól. AL/CU krytá modrá na DIN/panel 1006629
Svorka univerzální UK 150/1 N je jednopólová svorka s AL/CU připojením, krytá v modré barvě a určená pro montáž na DIN lištu nebo na panel s šroubovým připojením a jmenovitým proudem 320 A.
Rozměry jsou výška 60 mm, šířka 29 mm, hloubka 97 mm; má 2 vstupy pro vodiče o průřezu 35–150 mm2 (AWG 0–2 mm2), je vhodná pro pevná jádra i lankové vodiče a není vhodná pro jemné vodiče; EAN 8592847003808.
Proč si vybrat tuto svorku?
- Svorka má jednopólové provedení, takže je určena pro zapojení jednoho obvodu.
- Poskytuje proudovou zatížitelnost 320 A, vhodnou pro aplikace s vyšším proudovým odběrem.
- Umožňuje mechanické připojení hliníkových i měděných vodičů (AL/CU) pro flexibilní použití s různými materiály vodičů.
- Je krytá v modrém provedení, což zvyšuje bezpečnost a usnadňuje orientaci ve svazku vodičů.
- Nabízí montáž na DIN lištu nebo panel, takže ji snadno upevníte v rozváděči i na montážní desce.
- Pro rychlou identifikaci má typové číslo 1006629.
Interní název produktu
UK 150/1 N Svorka univerzální
Podrobný popis produktu
Univerzální připojovací svorka UK 150/1 N - modrá.

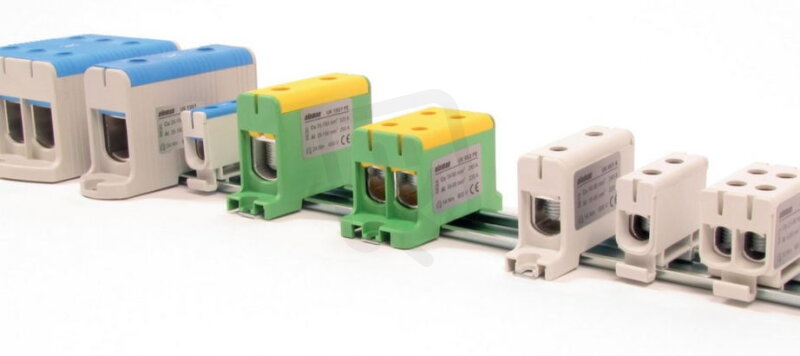

Standardní řada univerzálních svorek s širokou nabídkou připojitelnosti vodičů (1,5 - 240 mm2). Umožňuje připojení jak hliníkových tak měděných vodičů a to až do 240 mm2. Jedná se o 1-pólové svorky v plastovém pouzdře (vyjma sestavy UK 50/3x1, ta je 3-pólová a typy UK 35/3x1 A+N/PE, UK 50/3x1 A+N/PE ty jsou 5-pólové). Umísťují se na nosnou lištu 35 mm (DIN lišta). Výborné izolační vlastnosti zajišťuje pouzdro vyrobené z polyamidu (PA). Cenově dostupné řešení pro nejrůznější aplikace. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
- široký rozsah připojitelnosti vodičů (od 1,5 mm2 až do 240 mm2)
- jmenovité napětí až 1000 V AC/DC
- montáž na nosnou lištu
- připojení měděných i hliníkových vodičů
- univerzální cenově dostupné řešení
