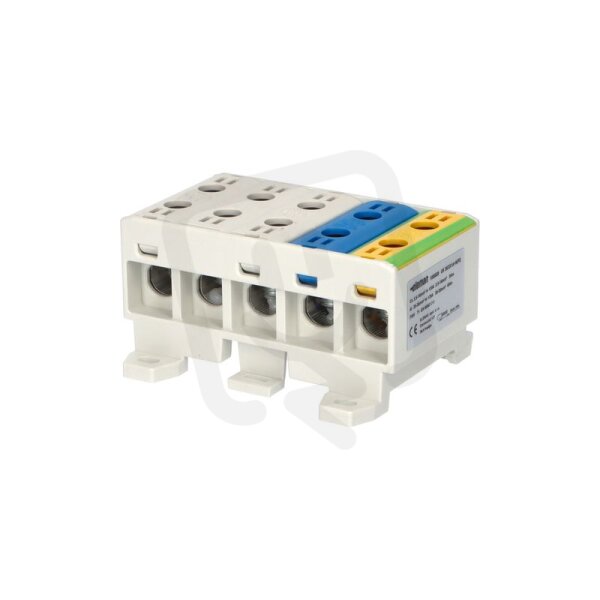

Univerzální svorka UK 35/3x1A+N/PE, 135A Eleman 1006609
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS0804176
- Kód dodavatele:
- 1006609
- EAN:
- 8592847004409
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 65 mm
- Nominální proud:
- 135 A
- Počet pólů:
- 5
- Počet vstupů:
- 10
- Průřez vodiče, vstup:
- 2,5-35 mm2
- Průřez vodiče, vstup AWG:
- 2-14 mm2
- Šířka:
- 80 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 40 mm
- Způsob montáže:
- Na DIN lištu/šroubem
Univerzální svorka UK 35/3x1A+N/PE, 135A Eleman 1006609
Univerzální svorka UK 35/3x1A+N/PE, 135A Eleman 1006609 (EAN: 8592847004409) je určena pro instalace se 5 póly a má nominální proud 135 A.
Svorka nabízí 10 vstupů se šroubovým připojením a montáž na DIN lištu nebo šroubem, její rozměry jsou 80 × 65 × 40 mm (Š×H×V).
Podporuje pevná jádra a lankové vodiče, pro průřez vodiče je určen rozsah 2,5–35 mm² (AWG 2–14); jemné vodiče nejsou podporovány.
Proč si vybrat tuto svorku?
- Má 5 pólů, což odpovídá zapojení s třemi fázemi, neutrálem a ochranným vodičem.
- Umožňuje připojení 3× fáze + N + PE pro přehledné a snadno identifikovatelné rozvody.
- S jmenovitým proudem 135 A je vhodná pro obvody s vyšším odběrem.
- Určena pro montáž na DIN lištu 35 mm (UK 35) pro rychlou a bezpečnou instalaci.
- Katalogové označení Eleman 1006609 usnadňuje objednávání a identifikaci produktu.
Interní název produktu
Svorka univerzální UK 35/3x1A+N/PE, 135A
Podrobný popis produktu
Svorka univerzální UK 35/3x1A+N/PE, 135A, 5pól., AL/CU, krytá, 3xŠ/M/Z, na DIN/panel
Univerzální připojovací svorka UK 35/3x1A+N/PE - 3xšedá/modrá/zelená.
Standardní řada univerzálních svorek s širokou nabídkou připojitelnosti vodičů (1,5 - 240 mm2). Umožňuje připojení jak hliníkových tak měděných vodičů a to až do 240 mm2. Jedná se o 1-pólové svorky v plastovém pouzdře (vyjma sestavy UK 50/3x1, ta je 3-pólová a typy UK 35/3x1 A+N/PE, UK 50/3x1 A+N/PE ty jsou 5-pólové). Umísťují se na nosnou lištu 35 mm (DIN lišta). Výborné izolační vlastnosti zajišťuje pouzdro vyrobené z polyamidu (PA). Cenově dostupné řešení pro nejrůznější aplikace. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
- široký rozsah připojitelnosti vodičů (od 1,5 mm2 až do 240 mm2)
- jmenovité napětí až 1000 V AC/DC
- montáž na nosnou lištu
- připojení měděných i hliníkových vodičů
- univerzální cenově dostupné řešení
