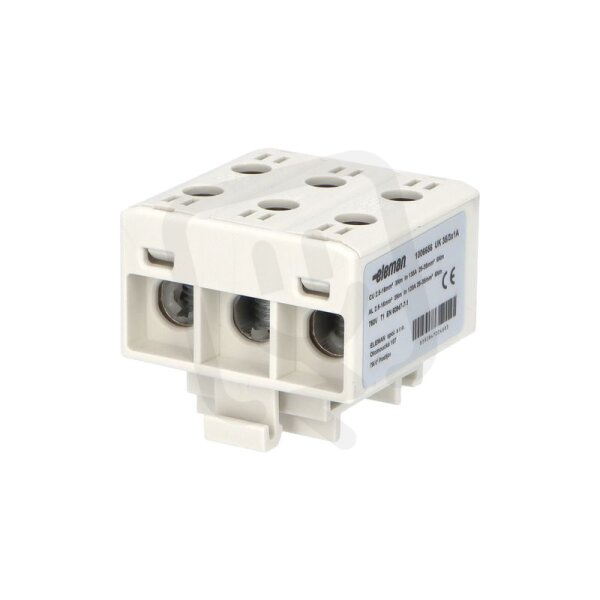

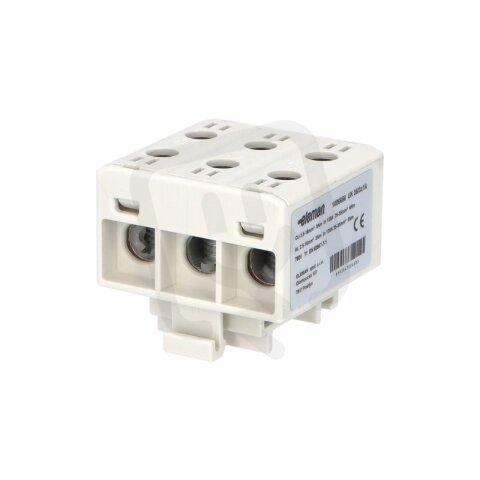

Svorka univerzální UK 35/3x1 A 135A 3pól AL/CU krytá šedá na DIN ELEMAN 1006656
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS1499914
- Kód dodavatele:
- 1006656
- EAN:
- 8592847004683
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 41 mm
- Nominální proud:
- 135 A
- Počet pólů:
- 3
- Počet vstupů:
- 6
- Průřez vodiče, vstup:
- 2,5-35 mm2
- Průřez vodiče, vstup AWG:
- 2-14
- Šířka:
- 46,5 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 40 mm
- Způsob montáže:
- DIN lišta
Svorka univerzální UK 35/3x1 A 135A 3pól AL/CU krytá šedá na DIN ELEMAN 1006656
Svorka univerzální UK 35/3x1 A 135A 3pól AL/CU krytá šedá na DIN ELEMAN 1006656 (EAN 8592847004683) zajišťuje přehledné a bezpečné rozdělení proudu pro rozvody na liště.
Disponuje 3 póly s šroubovým připojením, 6 vstupy a nominálním proudem 135 A, přičemž podporuje vodiče o průřezu 2,5–35 mm² (AWG 2–14), je vhodná pro pevná jádra a lankové vodiče a má bezpečný kontakt.
Kompaktní provedení s výškou 40 mm, šířkou 46,5 mm a hloubkou 41 mm umožňuje montáž na DIN lištu.
Proč si vybrat tuto svorku?
- Univerzální provedení typu UK 35, vhodné pro různá rozvaděčová řešení.
- Jedná se o 3pólovou svorku, která umožňuje připojení tří vodičů.
- Jmenovité proudové zatížení 135 A pro standardní aplikace.
- Vhodná pro vodiče z hliníku i mědi (AL/CU).
- Dodává se s krytem v šedé barvě, který chrání spoje.
- Určena pro montáž na DIN lištu, zajišťuje rychlé upevnění.
Interní název produktu
Svorka univerzální UK 35/3x1 A, 135A, 3p
Podrobný popis produktu
Svorka univerzální UK 35/3x1 A, 135A, 3pól., AL/CU, krytá, šedá, na DIN
Univerzální připojovací svorka UK 35/3x1 A - šedá.
Standardní řada univerzálních svorek s širokou nabídkou připojitelnosti vodičů (1,5 - 240 mm2). Umožňuje připojení jak hliníkových tak měděných vodičů a to až do 240 mm2. Jedná se o 1-pólové svorky v plastovém pouzdře (vyjma sestavy UK 50/3x1, ta je 3-pólová a typy UK 35/3x1 A+N/PE, UK 50/3x1 A+N/PE ty jsou 5-pólové). Umísťují se na nosnou lištu 35 mm (DIN lišta). Výborné izolační vlastnosti zajišťuje pouzdro vyrobené z polyamidu (PA). Cenově dostupné řešení pro nejrůznější aplikace. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
- široký rozsah připojitelnosti vodičů (od 1,5 mm2 až do 240 mm2)
- jmenovité napětí až 1000 V AC/DC
- montáž na nosnou lištu
- připojení měděných i hliníkových vodičů
- univerzální cenově dostupné řešení
