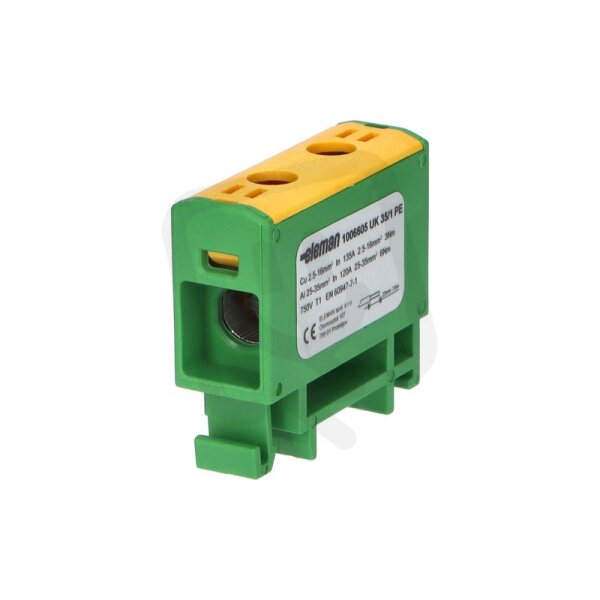

Univerzální svorka UK 35/1 PE, 135A, 1pó Eleman 1006605
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS0804172
- Kód dodavatele:
- 1006605
- EAN:
- 8592847004515
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 46 mm
- Nominální proud:
- 135 A
- Počet pólů:
- 1
- Počet vstupů:
- 2
- Průřez vodiče, vstup:
- 2,5-35 mm2
- Průřez vodiče, vstup AWG:
- 2-14 mm2
- Šířka:
- 16 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 40 mm
- Způsob montáže:
- DIN lišta
Univerzální svorka UK 35/1 PE, 135A, 1pó Eleman 1006605
Univerzální svorka UK 35/1 PE od Eleman, 1 pól, určená pro ochranný vodič, s nominálním proudem 135 A a dvěma vstupy umožňuje připojení vodičů v rozsahu 2,5–35 mm² (AWG 2–14).

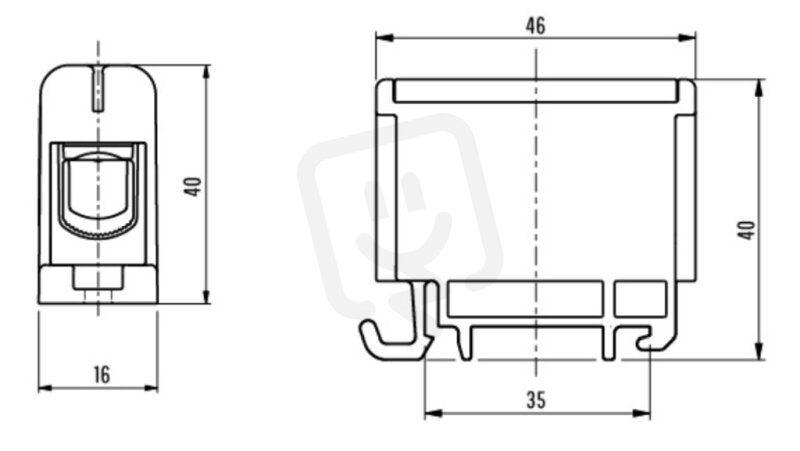

Šroubové připojení a montáž na DIN lištu, rozměry šířka 16 mm, hloubka 46 mm a výška 40 mm.
Svorka je vhodná pro pevná jádra a lankové vodiče, není určena pro jemné nebo extra jemné lanka bez koncovky; disponuje bezpečným kontaktem.
Proč si vybrat tuto svorku?
- Univerzální provedení vhodné pro různé aplikace díky UK 35/1.
- Určena pro připojení ochranného vodiče, označení PE zajišťuje kompatibilitu se systémy uzemnění.
- Proudová zatížitelnost 135 A umožňuje použití v instalacích s vyšším odběrem.
- Jednopólové provedení s 1 pólem pro samostatné připojení vodičů.
- Určena pro montáž na lištu 35 mm (UK 35) pro snadnou instalaci do rozvaděčů.
- Výrobce a katalogové označení Eleman 1006605 usnadňuje identifikaci při objednávce.
Interní název produktu
Svorka univerzální UK 35/1 PE, 135A, 1pó
Podrobný popis produktu
Svorka univerzální UK 35/1 PE, 135A, 1pól., AL/CU, krytá, ze.-žl., na DIN
Univerzální připojovací svorka UK 35/1 PE- zelená.
Standardní řada univerzálních svorek s širokou nabídkou připojitelnosti vodičů (1,5 - 240 mm2). Umožňuje připojení jak hliníkových tak měděných vodičů a to až do 240 mm2. Jedná se o 1-pólové svorky v plastovém pouzdře (vyjma sestavy UK 50/3x1, ta je 3-pólová a typy UK 35/3x1 A+N/PE, UK 50/3x1 A+N/PE ty jsou 5-pólové). Umísťují se na nosnou lištu 35 mm (DIN lišta). Výborné izolační vlastnosti zajišťuje pouzdro vyrobené z polyamidu (PA). Cenově dostupné řešení pro nejrůznější aplikace. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
- široký rozsah připojitelnosti vodičů (od 1,5 mm2 až do 240 mm2)
- jmenovité napětí až 1000 V AC/DC
- montáž na nosnou lištu
- připojení měděných i hliníkových vodičů
- univerzální cenově dostupné řešení
