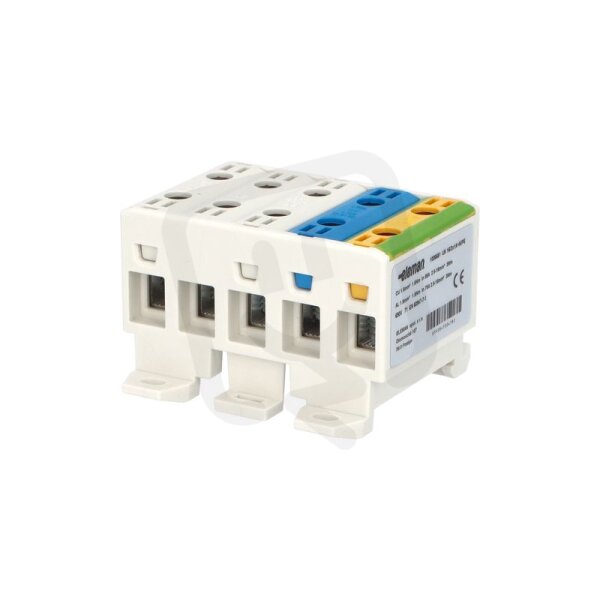

Svorka univerzální UK 16/3x1A+N/PE 85A 5pól AL/CU krytá 3xŠ/M/Z na DIN/panel
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS1499913
- Kód dodavatele:
- 1006651
- EAN:
- 8592847004782
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 61,5 mm
- Nominální proud:
- 85 A
- Počet pólů:
- 5
- Počet vstupů:
- 10
- Průřez vodiče, vstup:
- 1,5-16 mm2
- Průřez vodiče, vstup AWG:
- 6-16
- Šířka:
- 64 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 40,5 mm
- Způsob montáže:
- DIN lišta
Svorka univerzální UK 16/3x1A+N/PE 85A 5pól AL/CU krytá 3xŠ/M/Z na DIN/panel
Svorka univerzální UK 16/3x1A+N/PE 85A 5pól AL/CU krytá 3xŠ/M/Z na DIN/panel (EAN 8592847004782) umožňuje připojení až 10 vstupů na 5 pólech se šroubovým připojením a montáží na DIN lištu.
Má nominální proud 85 A, podporuje průřez vodičů 1,5–16 mm² (AWG 6–16) a rozměry 64 × 40,5 × 61,5 mm; je vhodná pro pevná jádra a lankové vodiče, není vhodná pro jemné ani extra jemné lanka nebo lanka bez koncovky a disponuje bezpečným kontaktem.
Proč si vybrat tuto svorku?
- Jedná se o svorku univerzální UK 16, určenou pro standardní průmyslové instalace.
- Nabízí zapojení 3x1A+N/PE, vhodné pro třífázové rozvody s nulovým a ochranným vodičem.
- Je dimenzovaná na jmenovitý proud 85 A, což zajišťuje spolehlivé přenášení zátěže.
- Má 5 pólů, které umožňují kompaktní uspořádání více obvodů.
- Je vhodná pro vodiče AL/CU a konstrukčně přizpůsobená mechanickému zajištění kontaktu obou materiálů.
- Umožňuje montáž na DIN lištu nebo panel pro snadnou instalaci v rozvaděči.
Interní název produktu
Svorka univerzální UK 16/3x1A+N/PE, 85A,
Podrobný popis produktu
Svorka univerzální UK 16/3x1A+N/PE, 85A, 5pól., AL/CU, krytá, 3xŠ/M/Z, na DIN/panel
Univerzální připojovací svorka UK 16/3x1A+N/PE - 3xšedá/modrá/zelená.
Standardní řada univerzálních svorek s širokou nabídkou připojitelnosti vodičů (1,5 - 240 mm2). Umožňuje připojení jak hliníkových tak měděných vodičů a to až do 240 mm2. Jedná se o 1-pólové svorky v plastovém pouzdře (vyjma sestavy UK 50/3x1, ta je 3-pólová a typy UK 35/3x1 A+N/PE, UK 50/3x1 A+N/PE ty jsou 5-pólové). Umísťují se na nosnou lištu 35 mm (DIN lišta). Výborné izolační vlastnosti zajišťuje pouzdro vyrobené z polyamidu (PA). Cenově dostupné řešení pro nejrůznější aplikace. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
- široký rozsah připojitelnosti vodičů (od 1,5 mm2 až do 240 mm2)
- jmenovité napětí až 1000 V AC/DC
- montáž na nosnou lištu
- připojení měděných i hliníkových vodičů
- univerzální cenově dostupné řešení
