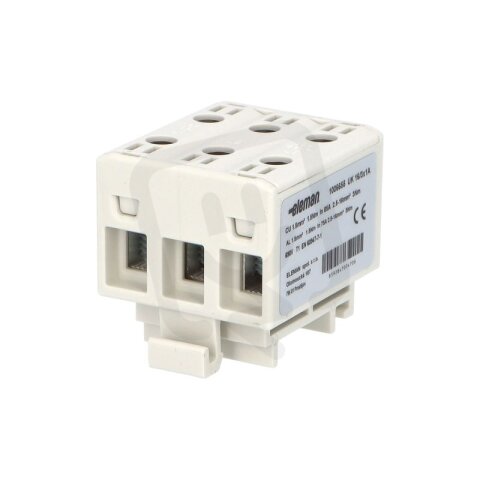

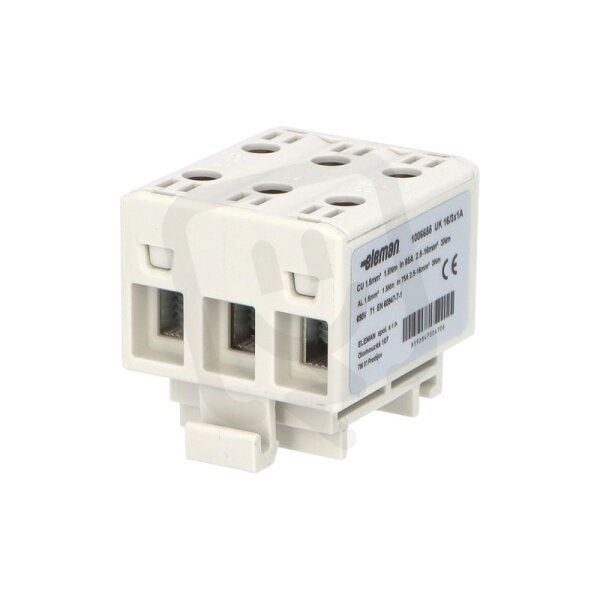

Svorka univerzální UK 16/3x1 A 85A 3pól AL/CU krytá šedá na DIN ELEMAN 1006655
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS1499912
- Kód dodavatele:
- 1006655
- EAN:
- 8592847004706
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 43 mm
- Nominální proud:
- 85 A
- Počet pólů:
- 3
- Počet vstupů:
- 6
- Průřez vodiče, vstup:
- 1,5-16 mm2
- Průřez vodiče, vstup AWG:
- 6-16
- Šířka:
- 38 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 40 mm
- Způsob montáže:
- Na DIN lištu/šroubem
Svorka univerzální UK 16/3x1 A 85A 3pól AL/CU krytá šedá na DIN ELEMAN 1006655
Svorka univerzální UK 16/3x1 A 85A 3pól AL/CU krytá šedá na DIN ELEMAN (EAN: 8592847004706) nabízí 3 póly, nominální proud 85 A a šroubové připojení, určená pro montáž na DIN lištu/šroubem.
Rozměry jsou 38 × 43 × 40 mm, má 6 vstupů a podporuje vodiče o průřezu 1,5–16 mm2 (AWG 6–16); je vhodná pro pevná jádra a lankové vodiče, není určena pro jemné nebo extra jemné lanko bez koncovky a disponuje bezpečným kontaktem.
Proč si vybrat tuto svorku?
- Určena pro 3 póly.
- Umožňuje proudové zatížení až 85 A.
- Navržena pro hliníkové i měděné vodiče se zaměřením na mechanické vlastnosti spojení (AL/CU).
- Je krytá, takže minimalizuje riziko náhodného kontaktu s vodiči.
- Umožňuje přímou montáž na DIN lištu.
- Typové označení UK 16/3x1 A (kód výrobku ELEMAN 1006655).
Interní název produktu
Svorka univerzální UK 16/3x1 A, 85A, 3pó
Podrobný popis produktu
Svorka univerzální UK 16/3x1 A, 85A, 3pól., AL/CU, krytá, šedá, na DIN
Univerzální připojovací svorka UK 16/3x1 A - šedá.
Standardní řada univerzálních svorek s širokou nabídkou připojitelnosti vodičů (1,5 - 240 mm2). Umožňuje připojení jak hliníkových tak měděných vodičů a to až do 240 mm2. Jedná se o 1-pólové svorky v plastovém pouzdře (vyjma sestavy UK 50/3x1, ta je 3-pólová a typy UK 35/3x1 A+N/PE, UK 50/3x1 A+N/PE ty jsou 5-pólové). Umísťují se na nosnou lištu 35 mm (DIN lišta). Výborné izolační vlastnosti zajišťuje pouzdro vyrobené z polyamidu (PA). Cenově dostupné řešení pro nejrůznější aplikace. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
- široký rozsah připojitelnosti vodičů (od 1,5 mm2 až do 240 mm2)
- jmenovité napětí až 1000 V AC/DC
- montáž na nosnou lištu
- připojení měděných i hliníkových vodičů
- univerzální cenově dostupné řešení
