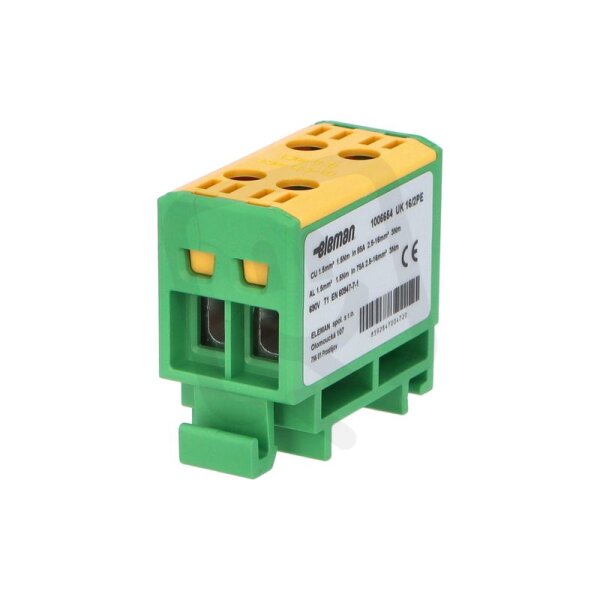

Svorka univerzální UK 16/2 PE 85A 1pól AL/CU krytá zel.žl. na DIN ELEMAN 1006654
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS1499911
- Kód dodavatele:
- 1006654
- EAN:
- 8592847004720
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Druh připojení:
- šroubové
- Hloubka:
- 45 mm
- Nominální proud:
- 85 A
- Počet pólů:
- 1
- Počet vstupů:
- 4
- Průřez vodiče, vstup:
- 1,5-16 mm2
- Průřez vodiče, vstup AWG:
- 6-16
- Šířka:
- 22 mm
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 38,5 mm
- Způsob montáže:
- DIN lišta
Svorka univerzální UK 16/2 PE 85A 1pól AL/CU krytá zel.žl. na DIN ELEMAN 1006654
Svorka univerzální UK 16/2 PE 85A 1pól AL/CU (EAN: 8592847004720) je krytá svorka pro montáž na DIN lištu s 1 pólem a šroubovým připojením.
Má nominální proud 85 A, průřez vodiče 1,5–16 mm2 (AWG 6–16), 4 vstupy a je vhodná pro pevná jádra a lankové vodiče, přičemž není určena pro jemné vodiče; rozměry jsou šířka 22 mm, hloubka 45 mm a výška 38,5 mm.
Proč si vybrat tuto svorku?
- Typové označení UK 16/2 usnadňuje identifikaci při návrhu rozvaděče.
- Určena pro 1 pól, vhodná pro připojení samostatného ochranného vodiče.
- S jmenovitým proudem 85 A, dimenzovaná pro běžná zatížení v instalacích.
- Umožňuje spolehlivé mechanické spojení vodičů z hliníku a mědi, přičemž bere v úvahu jejich rozdílné vlastnosti.
- S izolačním krytem v barvě zelenožluté, určeným pro ochranný vodič (PE).
- Navržena pro montáž na DIN lištu, což zrychluje instalaci v rozvaděči.
Interní název produktu
Svorka univerzální UK 16/2 PE, 85A, 1pól
Podrobný popis produktu
Univerzální připojovací svorka UK 16 /2 N - zelená.
Standardní řada univerzálních svorek s širokou nabídkou připojitelnosti vodičů (1,5 - 240 mm2). Umožňuje připojení jak hliníkových tak měděných vodičů a to až do 240 mm2. Jedná se o 1-pólové svorky v plastovém pouzdře (vyjma sestavy UK 50/3x1, ta je 3-pólová a typy UK 35/3x1 A+N/PE, UK 50/3x1 A+N/PE ty jsou 5-pólové). Umísťují se na nosnou lištu 35 mm (DIN lišta). Výborné izolační vlastnosti zajišťuje pouzdro vyrobené z polyamidu (PA). Cenově dostupné řešení pro nejrůznější aplikace. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
- široký rozsah připojitelnosti vodičů (od 1,5 mm2 až do 240 mm2)
- jmenovité napětí až 1000 V AC/DC
- montáž na nosnou lištu
- připojení měděných i hliníkových vodičů
- univerzální cenově dostupné řešení
