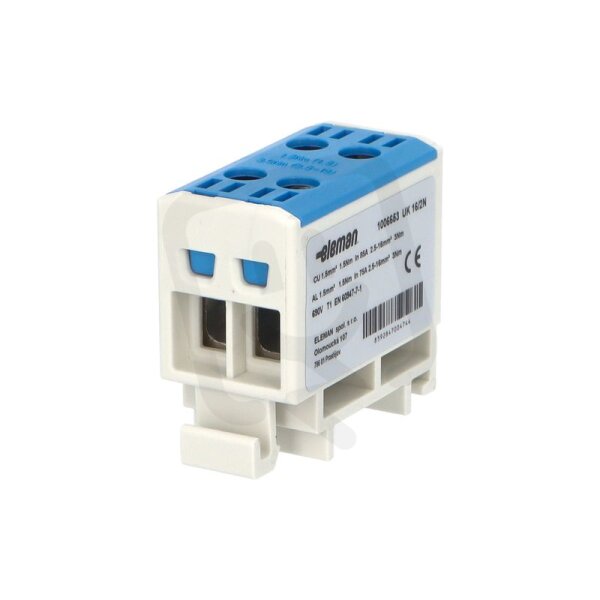

Svorka univerzální UK 16/2 N 85A 1pól AL/CU krytá modrá na DIN ELEMAN 1006653
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS1499910
- Kód dodavatele:
- 1006653
- EAN:
- 8592847004744
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 45 mm
- Nominální proud:
- 85 A
- Počet pólů:
- 1
- Počet vstupů:
- 4
- Průřez vodiče, vstup:
- 1,5-16 mm2
- Průřez vodiče, vstup AWG:
- 6-16
- Šířka:
- 22 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 38,5 mm
- Způsob montáže:
- DIN lišta
Svorka univerzální UK 16/2 N 85A 1pól AL/CU krytá modrá na DIN ELEMAN 1006653
Svorka univerzální UK 16/2 N 85A 1pól AL/CU krytá modrá na DIN ELEMAN 1006653, EAN 8592847004744, 1 pól s nominálním proudem 85 A.
Má šroubové připojení, montáž na DIN lištu a 4 vstupy pro průřez vodiče 1,5–16 mm2 (AWG 6–16).
Rozměry šířka 22 mm, výška 38,5 mm, hloubka 45 mm; vhodná pro pevná jádra a lankové vodiče, není určena pro jemné nebo extra jemné lanko bez koncovky a má bezpečný kontakt.
Proč si vybrat tuto svorku?
- Vhodná pro instalace s 1 pólem, kde je potřeba samostatné připojení obvodu.
- Proudové zatížení až 85 A umožňuje použití v silovějších obvodech.
- Kompatibilní s materiály AL/CU a navržena pro spolehlivé mechanické upnutí vodičů.
- Krytá konstrukce poskytuje dodatečnou ochranu proti kontaktu a prachu.
- Pro snadnou identifikaci je svorka modrá.
- Určena pro montáž na DIN lištu pro rychlou a standardizovanou instalaci.
Interní název produktu
Svorka univerzální UK 16/2 N, 85A, 1pól.
Podrobný popis produktu
Svorka univerzální UK 16/2 N, 85A, 1pól., AL/CU, krytá, modrá, na DIN
Univerzální připojovací svorka UK 16 /2 N - modrá.
Standardní řada univerzálních svorek s širokou nabídkou připojitelnosti vodičů (1,5 - 240 mm2). Umožňuje připojení jak hliníkových tak měděných vodičů a to až do 240 mm2. Jedná se o 1-pólové svorky v plastovém pouzdře (vyjma sestavy UK 50/3x1, ta je 3-pólová a typy UK 35/3x1 A+N/PE, UK 50/3x1 A+N/PE ty jsou 5-pólové). Umísťují se na nosnou lištu 35 mm (DIN lišta). Výborné izolační vlastnosti zajišťuje pouzdro vyrobené z polyamidu (PA). Cenově dostupné řešení pro nejrůznější aplikace. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
- široký rozsah připojitelnosti vodičů (od 1,5 mm2 až do 240 mm2)
- jmenovité napětí až 1000 V AC/DC
- montáž na nosnou lištu
- připojení měděných i hliníkových vodičů
- univerzální cenově dostupné řešení
