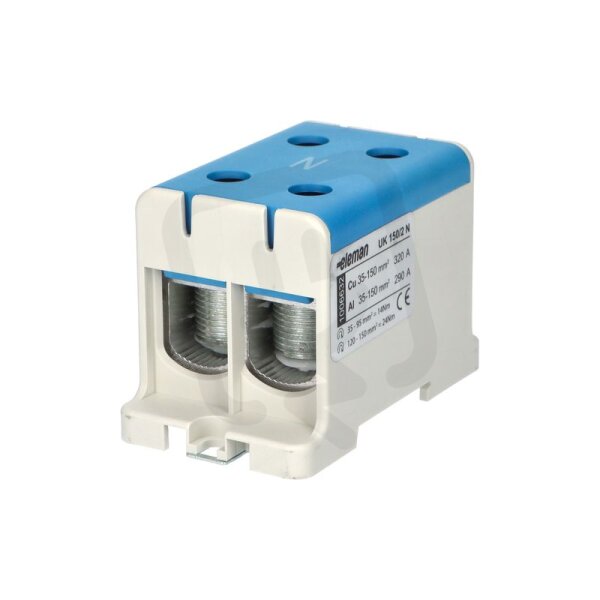

Svorka univerzální UK 150/2 N 320A 1pól. AL/CU krytá modrá na DIN/panel 1006632
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS0926473
- Kód dodavatele:
- 1006632
- EAN:
- 8592847003839
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Druh připojení:
- šroubové
- Hloubka:
- 97 mm
- Nominální proud:
- 320 A
- Počet pólů:
- 1
- Počet vstupů:
- 4
- Průřez vodiče, vstup:
- 35-150 mm2
- Průřez vodiče, vstup AWG:
- 0-2 mm2
- Šířka:
- 52 mm
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 60 mm
- Způsob montáže:
- Na DIN lištu/šroubem
Svorka univerzální UK 150/2 N 320A 1pól. AL/CU krytá modrá na DIN/panel 1006632
Svorka univerzální UK 150/2 N 320A 1pól. s šroubovým připojením pro montáž na DIN lištu nebo šroubem, krytá modrá, typové číslo 1006632 (EAN 8592847003839).
Nominální proud 320 A, počet vstupů 4 a rozsah průřezu vodičů na vstupu 35–150 mm² (AWG 0–2 mm²).
Je vhodná pro pevná jádra a lankové vodiče, není vhodná pro jemné vodiče; rozměry 52 × 60 × 97 mm.
Proč si vybrat tuto svorku?
- Model je UK 150/2 N, navržený pro univerzální použití v rozváděčích.
- Svorka je dimenzovaná na jmenovitý proud 320 A, vhodná pro silové obvody.
- Navržena pro připojení hliníkových i měděných vodičů s důrazem na mechanicky pevné spoje pro AL i CU.
- Má jednopólové provedení, které umožňuje izolované zapojení jednotlivých obvodů.
- Je krytá v modrém provedení, což zvyšuje bezpečnost při manipulaci.
- Umožňuje montáž na DIN lištu nebo panel pro snadnou instalaci.
Interní název produktu
UK 150/2 N svorka univerzální modrá
Podrobný popis produktu
Univerzální připojovací svorka UK 150/2 N - modrá.

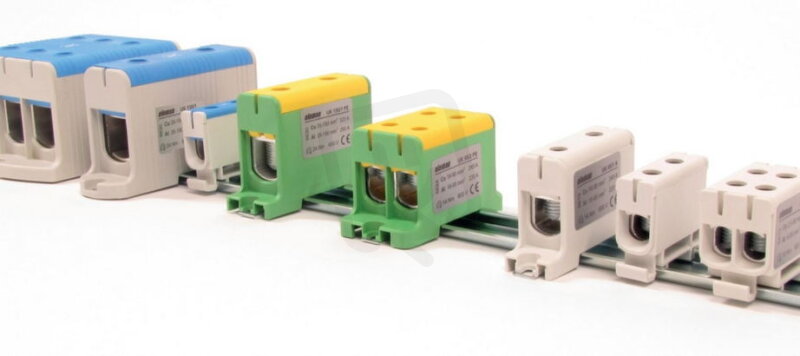

Standardní řada univerzálních svorek s širokou nabídkou připojitelnosti vodičů (1,5 - 240 mm2). Umožňuje připojení jak hliníkových tak měděných vodičů a to až do 240 mm2. Jedná se o 1-pólové svorky v plastovém pouzdře (vyjma sestavy UK 50/3x1, ta je 3-pólová a typy UK 35/3x1 A+N/PE, UK 50/3x1 A+N/PE ty jsou 5-pólové). Umísťují se na nosnou lištu 35 mm (DIN lišta). Výborné izolační vlastnosti zajišťuje pouzdro vyrobené z polyamidu (PA). Cenově dostupné řešení pro nejrůznější aplikace. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
- široký rozsah připojitelnosti vodičů (od 1,5 mm2 až do 240 mm2)
- jmenovité napětí až 1000 V AC/DC
- montáž na nosnou lištu
- připojení měděných i hliníkových vodičů
- univerzální cenově dostupné řešení
