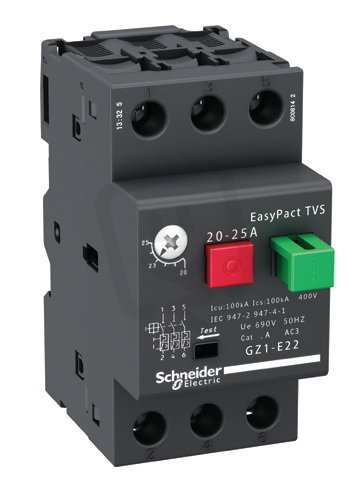

Schneider GZ1E22 Spouštěč motoru TVS 20-25A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem méně než 5 ks
Původně:
1 839,88 Kč
Cena po registraci:
1 413,11 Kč/ks
Po registraci bez DPH:
1 167,86 Kč
Vaše cena s DPH:
1 413,11 Kč/ks
Vaše cena bez DPH:
1 167,86 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRST0333707
- Kód dodavatele:
- GZ1E22
- EAN:
- 3606480567902
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,28 Kč
Technické parametry
- Citlivé na selhání fáze:
- ano
- Hloubka:
- 78 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 11 kW
- Provozní výkon při AC-3, 230 V:
- 5,5 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 327-327 A
- Rozsah nastavení přetížení:
- 20-25 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ano
- Šířka:
- 44,5 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 25 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- stiskací tlačítko
- Typ přístroje:
- kompletní v krytu
- Vyp. zkrat. schopnost lcu 400V,AC:
- 40 kA
- Výška:
- 89 mm
- Ztrátový výkon:
- 2,5 W
Schneider GZ1E22 Spouštěč motoru TVS 20-25A
Schneider GZ1E22 Spouštěč motoru TVS 20-25A (EAN: 3606480567902) je třípólový, kompletní přístroj v krytu s krytím IP20, určený pro jmenovité provozní napětí 690 V.
Má trvalý proud 25 A, rozsah nastavení přetížení 20–25 A, vypínací zkratovou schopnost 40 kA (400 V AC) a rozsah nastavení zkratové spouště 327 A; provozní výkon AC-3 je 11 kW (400 V) a 5,5 kW (230 V).
Ovládá se pomocí stiskacího tlačítka, obsahuje tepelnou ochranu a je citlivý na selhání fáze; rozměry 89 × 44,5 × 78 mm (V׊×H), hlavní obvod se připojuje šroubově a ztrátový výkon činí 2,5 W.
Proč si vybrat tento spouštěč motoru?
- Počet pólů: 3 – je určen pro třífázové motory.
- Trvalý proud Iu: 25 A umožňuje kontinuální provoz při tomto zatížení.
- Rozsah nastavení přetížení: 20–25 A umožňuje nastavit ochranu přesně podle provozních podmínek.
- Vypínací zkratová schopnost (400 V AC): 40 kA je dimenzována pro přerušení silných zkratových proudů.
- Integrovaná tepelná ochrana chrání motor proti přetížení a snižuje riziko poškození.
- Citlivost na selhání fáze zajišťuje odpojení při ztrátě nebo poklesu jedné fáze.
Interní název produktu
GZ1E22 sp.mOt.20-25A
Podrobný popis produktu
GZ1 E jsou 3P 3d tepelně-magnetické jističe speciálně navržené pro řízení a ochranu motorů dle normy IEC 60947-2 a IEC 60947-4-1. Rozsah nastavení tepelného vypínání je 20-25 A s jednotkou spouští termomagnetické. Poskytuje hodnotu IP41 VE SKŘÍNI GV2 MC01 a IP55 V GV2 MCC02. Zajišťuje standardní spolehlivost a odolnost s elektrickou/mechanickou trvanlivostí 0,1 mil. cyklu. Tyto jističe jsou určeny pro připojení šroubovými svorkami. Je k dispozici po celém světě a splňuje mnoho standardů (IEC, UL, CSA, CCC, Marine) a Green Premium (RoHs/Reach).
