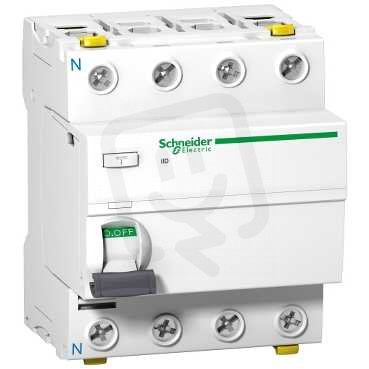

Schneider A9Z21440 Proudový chránič iID 4P 40A 30mA A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 50 ks
Původně:
1 002,88 Kč
Cena po registraci:
866,14 Kč/ks
Po registraci bez DPH:
715,82 Kč
Vaše cena s DPH:
866,14 Kč/ks
Vaše cena bez DPH:
715,82 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRCH0675814
- Kód dodavatele:
- A9Z21440
- EAN:
- 3606480443206
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,38 Kč
- Produktová řada:
- Acti 9
Technické parametry
- Barva RAL:
- 9003
- Barva:
- bílá
- Frekvence:
- 50/60 Hz
- Hloubka přístroje:
- 73 mm
- Impulsní odolné napětí Uimp:
- 6 kV
- Izolační napětí Ui:
- 500 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 40 A
- Krátkodobě zpožděné vypnutí:
- ne
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-60 °C
- Počet pólů:
- 4
- Poruchový proud:
- 0,03 A
- Přepěťová proud. kapacita:
- 0,25 kA
- Pro průřez pevného vodiče:
- 1-35 mm2
- Průřez vícežilového připojení:
- 1-25 mm2
- S blokovacím zařízením:
- ano
- Selektivní ochrana:
- ne
- Šířka přístroje:
- 72 mm
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 44 mm
- Výbuchu odolný:
- ne
- Výška přístroje:
- 91 mm
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 3,8 W
Schneider A9Z21440 Proudový chránič iID 4P 40A 30mA A
Schneider A9Z21440 proudový chránič iID 4P z produktové řady Acti 9 (EAN: 3606480443206) nabízí ochranu typu A s citlivostí 30 mA (0,03 A) a jmenovitým proudem 40 A.
Je určen pro 4 póly a montáž na DIN lištu, pracuje při jmenovitém napětí 400 V, s impulzní odolností 6 kV a krytím IP20; podporuje připojení vodičů do 35 mm2 (pevný) a 1–25 mm2 (vícežilový), má blokovací zařízení a možnost doplňkové výbavy.
Rozměry a provozní parametry: šířka 72 mm, výška 91 mm, hloubka 73 mm (vestavěná hloubka 44 mm), ztrátový výkon 3,8 W a provozní teplota -25 až 60 °C.
Proč si vybrat tento proudový chránič?
- Je určen pro rozvody se 4 póly, takže pokrývá všechny fáze i neutrální vodič.
- Zabírá 4 modulární šířky na DIN liště, což usnadňuje plánování rozváděče.
- Má jmenovitý proud 40 A, vhodný pro středně zatížené obvody.
- Jako typ A detekuje střídavé i pulsující stejnosměrné poruchy a spíná při poruchovém proudu 30 mA.
- Patří do produktové řady Acti 9, což zjednodušuje kompatibilitu s ostatními moduly stejné série.
- Má přepěťovou proudovou kapacitu 0,25 kA, zohledněnou pro přechodové děje v síti.
Interní název produktu
A9Z21440 Proudový chránič iID 4P 40A 30m
Podrobný popis produktu
Acti 9 - iID modulární a spolehlivý proudový chránič s dvojitou svorkou (RCCB). Jedná se o 4P jistič se jmenovitým proudem 40 A o citlivost 30 mA se třídou ochrany typu A. Tento výrobek je chráněn proti zasažení elektrickým proudem pomocí přímých nebo nepřímých kontaktů a nebezpečí požáru. Provádí funkci odpojení elektrických obvodů v případě zemní poruchy. Jedinečný indikátor VISitrip zkracuje dobu zásahu zobrazením vadného zařízení s mechanickým ukazatelem na přední straně. Tento produkt má také okno VisiSafe se zeleným pásem na páčce označující plné otevření pólů umožňující následnou údržbu Tento produkt je v souladu se standardem ENG/IEC 61008-1. Jmenovitá vypínací a zkratová kapacita (Im/??m) je 1500 A. Podmíněný jmenovitý zkratový proud (Inc/??c) je 10 kA. Mechanická životnost dosahuje až 20000 cyklů a elektrická odolnost dosahuje až 15000 cyklů. Provozní napětí Ue je 380 VAC až 415 VAC. Jmenovité izolační napětí Ui je 500 VAC. Impulzní výdržné napětí Uimp je 6 kV. Frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Šířka v roztečí 9 mm je 8. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 72 mm x (V) 91 mm x (H) 73 mm. Hmotnost je 0,37 kg. Má stupeň ochrany IP20 (podle normy IEC/EN 60529) a stává se jednou z modulárních skříní IP40. Provozní teplota je od -25 °C do 60 °C. Skladovací teplota je od -40 °C do 85 °C.
