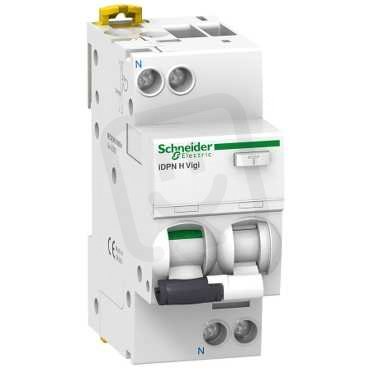

Schneider A9D07610 Chránič-jistič iDPN H Vigi 10A B 30mA A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 50 ks
Původně:
1 854,07 Kč
Cena po registraci:
1 764,76 Kč/ks
Po registraci bez DPH:
1 458,48 Kč
Vaše cena s DPH:
1 764,76 Kč/ks
Vaše cena bez DPH:
1 458,48 Kč/ks
ks
Obecné parametry
- Značka:
- Schneider
- Kód zboží:
- ELPRSV0587197
- Kód dodavatele:
- A9D07610
- EAN:
- 3606480484292
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,84 Kč
Technické parametry
- Charakteristika:
- B
- Frekvence:
- 50 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 400 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 10 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 2
- Odpojovací charakteristika:
- jiné
- Okolní teplota během provozu:
- -25-60 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 2
- Počet pólů:
- 2
- Poruchový proud:
- 0,03 A
- Přepěťová proud. kapacita:
- 0,25 kA
- Pro průřez pevného vodiče:
- 1-16 mm2
- Průřez vícežilového připojení:
- 1-10 mm2
- S blokovacím zařízením:
- ano
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 3
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 44 mm
- Vyp. zkrat. schopnost EN61009:
- 10 kA
- Vyp. zkrat. schopnost lcn EN 61009-1:
- 10 kA
- Způsob montáže:
- DIN lišta
- Ztrátový výkon:
- 9,5 W
Schneider A9D07610 Chránič-jistič iDPN H Vigi 10A B 30mA A
Schneider A9D07610 Chránič-jistič iDPN H Vigi, EAN 3606480484292, je kombinovaný proudový chránič a jistič s jmenovitým proudem 10 A, charakteristikou B a citlivostí 30 mA (typ A).
Zařízení má 2 póly (celkem), chrání 1 pól, spíná i N vodič, pracuje na 230 V a disponuje vypínací schopností 10 kA.
Montuje se na DIN lištu, zabírá 2 moduly, vestavná hloubka 44 mm, krytí IP20, má blokovací zařízení a podporuje připojení vodičů do 1–16 mm2, provozní teplota -25–60 °C.
Proč si vybrat tento chránič-jistič?
- Určen pro obvody s jmenovitým proudem 10 A.
- Obsahuje 2 póly, vhodné pro jednofázové instalace.
- Charakteristika vypínání B je vhodná pro běžné spotřebiče a obvody s mixem zátěží.
- Citlivost zbytkového proudu je 0,03 A (30 mA), poskytuje ochranu proti úrazu dotykem.
- Podporuje spínání neutrálního vodiče (ano).
- Vypínací zkratová schopnost dle EN 61009-1: 10 kA, zajišťující spolehlivé vypnutí při zkratu.
Interní název produktu
A9D07610 Chránič s napd. ochranou iDPN
Podrobný popis produktu
Acti 9 iDPN Vigi je modulární proudový chránič s nadproudovou ochranou (RCBO). Má 2P s 1 chráněnou pól, 10A jmenovitý proud a vypínací charakteristiku B. Toto zařízení typu A má citlivost 30 mA. Vypínací schopnost při 230VAC je 10000A podle IEC 61009-1. Tento výrobek je chráněn proti zkratu, přetížení kabelu, úrazu elektrickým proudem při nepřímém kontaktu a nebezpečí požáru. Ukazatel zemní poruchy na přední straně umožňuje rychlou identifikaci typu poruchy. Přináší bezpečnostní a spolehlivé řešení pro komerční a průmyslové aplikace s vysokou vypínací kapacitou. Tento produkt je v souladu se standardem ENG/IEC 61009-2-1. Má elektrickou výdrž až 20 000 cyklů a mechanickou odolnost až 2 000 cyklů. Provozní napětí Ue je 220 VAC až 240 VAC. Jmenovité izolační napětí Ui je 400 V AC. Impulzní výdržné napětí Uimp je 4 kV. Frekvence je 50 Hz. Lze ji upevnit na lištu DIN. Šířka v 9mm rozteč je 4. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 36 mm x (V) 85 mm x H) 73 mm. Hmotnost je 125 g. Má stupeň ochrany IP20 (podle normy IEC/EN 60529) a stává se jednou z modulárních skříní IP40. Provozní teplota je od -25 °C do 60 °C. Skladovací teplota je od -40 °C do 85 °C.
