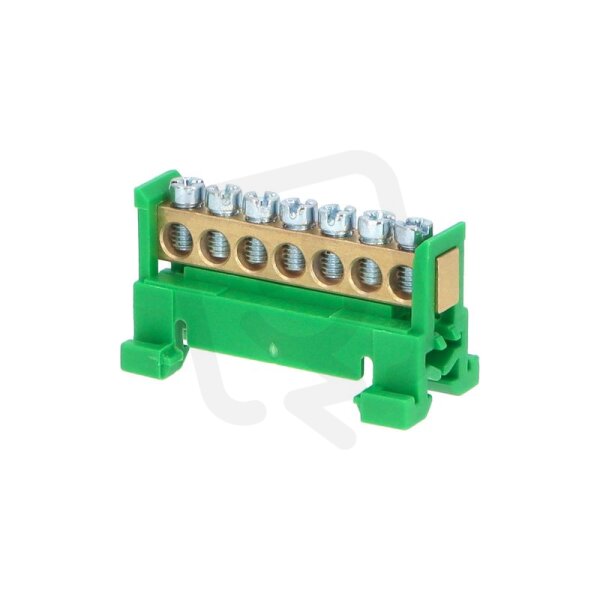

Můstek PE 7 (svorkovnice 7x16mm2) nekrytý IP00 zelený 63A na DIN ELEMAN 1000012
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 700 ks
Původně:
18,74 Kč
Cena po registraci:
16,73 Kč/ks
Po registraci bez DPH:
13,83 Kč
Vaše cena s DPH:
17,44 Kč/ks
Vaše cena bez DPH:
14,41 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELSOKR0075863
- Kód dodavatele:
- 1000012
- EAN:
- 8596089050200
- Standardní balení:
- 10 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ne
- Druh připojení:
- šroubové
- Hloubka:
- 23 mm
- Nominální proud:
- 63 A
- Počet pólů:
- 1
- Počet vstupů:
- 7
- Průřez vodiče, vstup:
- 1,5-16 mm2
- Průřez vodiče, vstup AWG:
- 6-16 mm2
- Šířka:
- 51 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 28 mm
- Způsob montáže:
- DIN lišta
Můstek PE 7 (svorkovnice 7x16mm2) nekrytý IP00 zelený 63A na DIN ELEMAN 1000012
Můstek PE 7 (svorkovnice 7x16 mm²) nekrytý IP00, zelený, 63 A (ELEMAN 1000012, EAN: 8596089050200) je určen pro zemnicí propojení s 7 vstupy.
Montuje se na DIN lištu a má šroubové připojení; přijímá vodiče o průřezu 1,5–16 mm² (AWG 6–16), je vhodný pro pevná jádra a lankové vodiče, není určen pro jemné nebo extra jemné lanka bez koncovky.
Rozměry: šířka 51 mm, hloubka 23 mm, výška 28 mm.
Proč si vybrat tento můstek PE?
- Určený pro propojení ochranného vodiče jako můstek PE, který zjednodušuje rozvod zemnicího vodiče v rozvaděči.
- Svorkovnice má sedm pozic o průřezu 7×16 mm², tedy umožňuje připojení až sedmi vodičů 16 mm².
- Konfigurace pro provozní proudy do 63 A, vhodná pro běžné aplikace v rozvodech.
- Otevřené provedení s krytím IP00 (nekrytý), určené pro instalaci do vnitřních rozvaděčů.
- Montážní provedení pro na DIN lištu, což zajišťuje rychlou a standardní instalaci.
- Katalogové údaje a vzhled: ELEMAN 1000012, zelené provedení, 1 pól.
Interní název produktu
PE 7 zelený rozboč.můstek DIN 63A IP00
Podrobný popis produktu
PE7
Můstek PE 7 (svorkovnice 7x16mm2), nekrytý IP00, zelený, 63A, na DIN
Můstek PE 7 (svorkovnice 7x16mm2), nekrytý IP00, zelený, 63A, na DIN, rozměr 51x23x28mm.
Rozbočovací svorky - můstky na nosnou lištu jsou hojně používány v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme spojit více vodičů na jeden potenciál. Používá se např. jako nulový můstek “N” nebo jako můstek pro ochranný vodič “PE”. Můstky se vyrábí jako nekryté (IP00) nebo kryté (IP20), v barevných variantách šedá, černá, modrá a zelená a zeleno-žlutá. Počet připojovacích míst je od 7 až do 15 o max. průřezu 16 mm2. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu). Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Můstek PE 7 (svorkovnice 7x16mm2), nekrytý IP00, zelený, 63A, na DIN
Můstek PE 7 (svorkovnice 7x16mm2), nekrytý IP00, zelený, 63A, na DIN, rozměr 51x23x28mm.
Rozbočovací svorky - můstky na nosnou lištu jsou hojně používány v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme spojit více vodičů na jeden potenciál. Používá se např. jako nulový můstek “N” nebo jako můstek pro ochranný vodič “PE”. Můstky se vyrábí jako nekryté (IP00) nebo kryté (IP20), v barevných variantách šedá, černá, modrá a zelená a zeleno-žlutá. Počet připojovacích míst je od 7 až do 15 o max. průřezu 16 mm2. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu). Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
