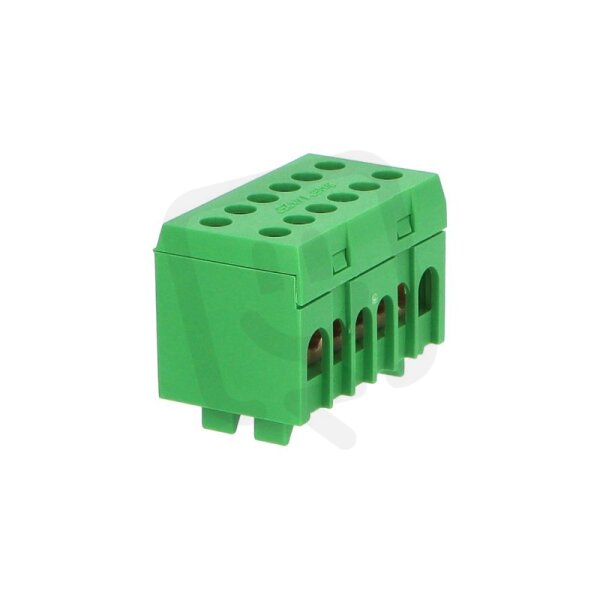

Můstek PE 8+4 (svork.8x16mm2, 4x25mm2) krytý dvouřadý, IP20, zelený, 130A na DIN
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 50 ks
Původně:
135,99 Kč
Cena po registraci:
121,42 Kč/ks
Po registraci bez DPH:
100,35 Kč
Vaše cena s DPH:
126,47 Kč/ks
Vaše cena bez DPH:
104,52 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS1799210
- Kód dodavatele:
- 1001201
- EAN:
- 4025221083041
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 27 mm
- Nominální proud:
- 130 A
- Počet pólů:
- 1
- Počet vstupů:
- 12
- Průřez vodiče, vstup:
- 1,5-25 mm2
- Průřez vodiče, vstup AWG:
- 4-16
- Šířka:
- 47,4 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 34,5 mm
- Způsob montáže:
- DIN lišta
Můstek PE 8+4 (svork.8x16mm2, 4x25mm2) krytý dvouřadý, IP20, zelený, 130A na DIN
Můstek PE 8+4 (svorky 8×16 mm2 a 4×25 mm2), krytý dvouřadý a zelený, slouží k zapojení ochranného vodiče a je určený pro montáž na DIN lištu se šroubovým připojením.
Nabízí 12 vstupů, nominální proud 130 A, podporuje pevná jádra a lankové vodiče, vstupní průřez 1,5–25 mm2 (AWG 4–16), má bezpečný kontakt a rozměry 47,4 × 27 × 34,5 mm (Š×H×V); EAN 4025221083041.
Proč si vybrat tento můstek PE?
- Obsahuje 8 svorek pro vodiče do 16 mm² a 4 svorky pro vodiče do 25 mm², které umožňují připojení vodičů různých průřezů.
- Jedná se o krytý dvouřadý můstek, takže připojení je přehledné a chráněné.
- Má krytí IP20, které chrání před neúmyslným dotykem živých částí.
- Je dimenzován na 130 A, vhodný pro distribuční větve s vyšším zatížením.
- Upevňuje se na DIN lištu, což usnadňuje montáž v rozváděči.
- Počet pólů je 1, odpovídající jednoduchému provedení pro PE.
Interní název produktu
Můstek PE 8+4 krytý dvouřadý, IP20, zel.
Podrobný popis produktu
PE 8+4
Můstek PE 8+4 (svork.8x16mm2, 4x25mm2) krytý dvouřadý, IP20, zelený, 130A, na DIN /2020240
Můstek PE 8+4 (svork.8x16mm2, 4x25mm2), krytý dvouřadý, IP20, zelený, 130A, na DIN, rozměr 47,4x27x34,5mm. EN 60998-1.
Rozbočovací svorky - můstky na nosnou lištu jsou hojně používány v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme spojit více vodičů na jeden potenciál. Používá se např. jako nulový můstek “N” nebo jako můstek pro ochranný vodič “PE”. Můstky se vyrábí jako nekryté (IP00) nebo kryté (IP20), v barevných variantách šedá, černá, modrá a zelená a zeleno-žlutá. Počet připojovacích míst je od 7 až do 15 o max. průřezu 25 mm2. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu). Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
