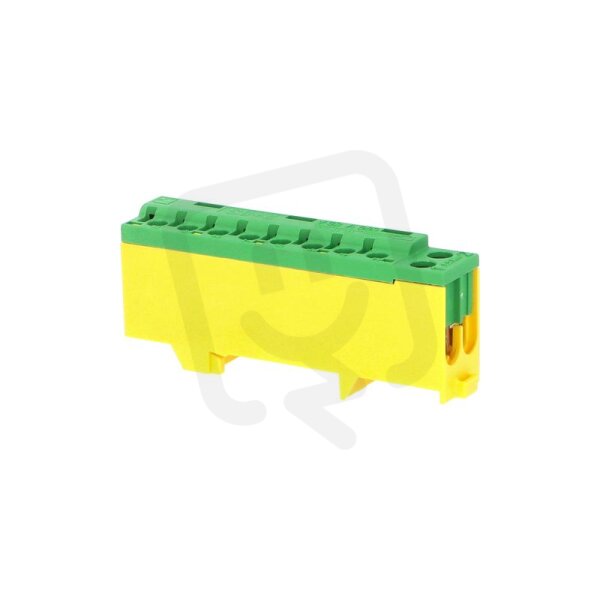

Můstek PE 2+8S bezšroubový, krytý IP20, zeleno-žlutý, 80A, na DIN 1000574
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 50 ks
Původně:
211,08 Kč
Cena po registraci:
188,47 Kč/ks
Po registraci bez DPH:
155,76 Kč
Vaše cena s DPH:
196,31 Kč/ks
Vaše cena bez DPH:
162,24 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS1410982
- Kód dodavatele:
- 1000574
- EAN:
- 4025221082310
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Druh připojení:
- bezšroubé
- Hloubka:
- 89,3 mm
- Nominální proud:
- 80 A
- Počet pólů:
- 1
- Počet vstupů:
- 10
- Průřez vodiče, vstup:
- 1,5-16 mm2
- Průřez vodiče, vstup AWG:
- 6-16
- Šířka:
- 18 mm
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 35 mm
- Způsob montáže:
- DIN lišta
Můstek PE 2+8S bezšroubový, krytý IP20, zeleno-žlutý, 80A, na DIN 1000574
Můstek PE 2+8S bezšroubový, krytý IP20 a zeleno-žlutý pro montáž na DIN lištu (1000574) zajišťuje ochranné propojení s nominálním proudem 80 A, disponuje 10 vstupy a 1 pólem.
Svorky pojmou průřezy 1,5–16 mm² (AWG 6–16), rozměry jsou 35 × 18 × 89,3 mm, je vhodný pro pevná jádra a lankové vodiče, ale nevhodný pro jemné vodiče.
Proč si vybrat tento můstek PE?
- Tento prvek je určen pro rozbočení ochranného vodiče, typ PE 2+8S.
- Má 1 pól, vhodný tam, kde je požadováno samostatné uzemňovací rozbočení.
- Díky bezšroubovému provedení lze vodiče připojit rychle a bez použití nástrojů.
- Krytý s krytím IP20, poskytuje ochranu proti přímému dotyku s živými částmi v rozváděči.
- Zeleno-žluté značení zajišťuje jasnou identifikaci ochranného vodiče.
- Nese jmenovitý proud 80 A a je určeno pro montáž na DIN lištu dle 1000574.
Interní název produktu
Můstek PE 2+8-S bezšroubový, krytý IP20,
Podrobný popis produktu
Můstek PE 2+8S bezšroubový, krytý IP20, zeleno-žlutý, 80A, na DIN lištu, IP20 / 2020286
Můstek PE 2+8S bezšroubový, krytý IP20, zeleno-žlutý, 80A, na DIN, rozměr 90x18x35mm.
Rozbočovací svorky - můstky na nosnou lištu jsou hojně používány v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme spojit více vodičů na jeden potenciál. Používá se např. jako nulový můstek “N” nebo jako můstek pro ochranný vodič “PE”. Můstky se vyrábí jako nekryté (IP00) nebo kryté (IP20), v barevných variantách šedá, černá, modrá a zelená a zeleno-žlutá. Počet připojovacích míst je od 7 až do 15 o max. průřezu 16 mm2. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu). Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Můstek PE 2+8S bezšroubový, krytý IP20, zeleno-žlutý, 80A, na DIN, rozměr 90x18x35mm.
Rozbočovací svorky - můstky na nosnou lištu jsou hojně používány v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme spojit více vodičů na jeden potenciál. Používá se např. jako nulový můstek “N” nebo jako můstek pro ochranný vodič “PE”. Můstky se vyrábí jako nekryté (IP00) nebo kryté (IP20), v barevných variantách šedá, černá, modrá a zelená a zeleno-žlutá. Počet připojovacích míst je od 7 až do 15 o max. průřezu 16 mm2. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu). Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
