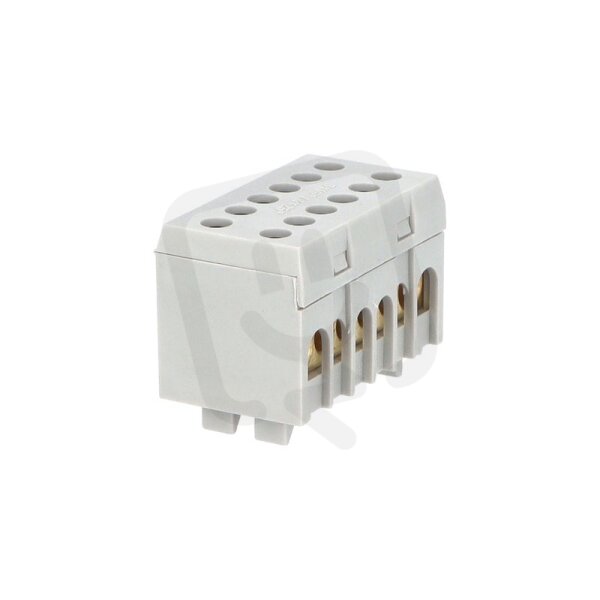

Můstek A 8+4 (svork.8x16mm2, 4x25mm2) krytý dvouřadý, IP20, šedý, 130A na DIN
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
135,99 Kč
Cena po registraci:
121,42 Kč/ks
Po registraci bez DPH:
100,35 Kč
Vaše cena s DPH:
126,47 Kč/ks
Vaše cena bez DPH:
104,52 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS1799211
- Kód dodavatele:
- 1001831
- EAN:
- 4025221082181
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 27 mm
- Nominální proud:
- 130 A
- Počet pólů:
- 1
- Počet vstupů:
- 12
- Průřez vodiče, vstup:
- 1,5-25 mm2
- Průřez vodiče, vstup AWG:
- 4-16
- Šířka:
- 47,4 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 34,5 mm
- Způsob montáže:
- DIN lišta
Můstek A 8+4 (svork.8x16mm2, 4x25mm2) krytý dvouřadý, IP20, šedý, 130A na DIN
Můstek A 8+4 (svork.8x16mm2, 4x25mm2) je krytý dvouřadý svorkový můstek v šedém provedení určený pro montáž na DIN lištu s krytím IP20.
Má 1 pól, 12 vstupů, šroubové připojení a podporuje vodiče o průřezu 1,5–25 mm2 (AWG 4–16) při nominálním proudu 130 A; je vhodný pro pevná jádra a lankové vodiče, není však určen pro jemná nebo extra jemná lanka bez koncovky a disponuje bezpečným kontaktem.
Proč si vybrat tento můstek?
- Díky 8 svorkám pro vodiče do 16 mm² a 4 svorkám pro vodiče do 25 mm² snadno rozdělíte a připojíte různé větve v rozvodu.
- S proudovým zatížením 130 A zvládne běžné provozní nároky ve skříni rozvodu.
- Díky dvojřadému krytému provedení je instalace přehledná a riziko náhodného dotyku je snížené.
- Se stupněm krytí IP20 je určen pro suché vnitřní prostředí a běžné rozvodné skříně.
- Navržen pro rychlou montáž na DIN lištu — provedení pro lištu DIN zjednodušuje instalaci.
- Jednopólové provedení (1 pól) se hodí pro aplikace, kde postačuje samostatné vedení jednoho obvodu.
Interní název produktu
Můstek A 8+4 krytý dvouřadý, IP20, šedý
Podrobný popis produktu
A 8+4
Můstek A 8+4 (svork.8x16mm2, 4x25mm2) krytý dvouřadý, IP20, šedý, 130A, na DIN /2020238
Můstek A 8+4 (svork.8x16mm2, 4x25mm2), krytý dvouřadý, IP20, šedý, 130A, na DIN, rozměr 47,4x27x34,5mm. EN 60998-1.
Rozbočovací svorky - můstky na nosnou lištu jsou hojně používány v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme spojit více vodičů na jeden potenciál. Používá se např. jako nulový můstek “N” nebo jako můstek pro ochranný vodič “PE”. Můstky se vyrábí jako nekryté (IP00) nebo kryté (IP20), v barevných variantách šedá, černá, modrá a zelená a zeleno-žlutá. Počet připojovacích míst je od 7 až do 15 o max. průřezu 25 mm2. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu). Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
