HP-PRO držák ochranné trubky hrom.20mm, ZOFITHERM ZT.108.04
Obecné parametry
- Značka:
- ZofiTherm
- Kód zboží:
- ELOSOS2074975
- Kód dodavatele:
- ZT.108.04
- EAN:
- 2050000942884
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
HP-PRO držák ochranné trubky hrom.20mm, ZOFITHERM ZT.108.04
HP-PRO držák ochranné trubky hromosvodu pro trubky o průměru 20 mm (ZOFITHERM ZT.108.04).
Slouží k pevné montáži a vedení ochranné trubky hromosvodu; identifikace produktu EAN: 2050000942884.
Interní název produktu
HP-PRO držák ochranné trubky hrom.20mm
Podrobný popis produktu

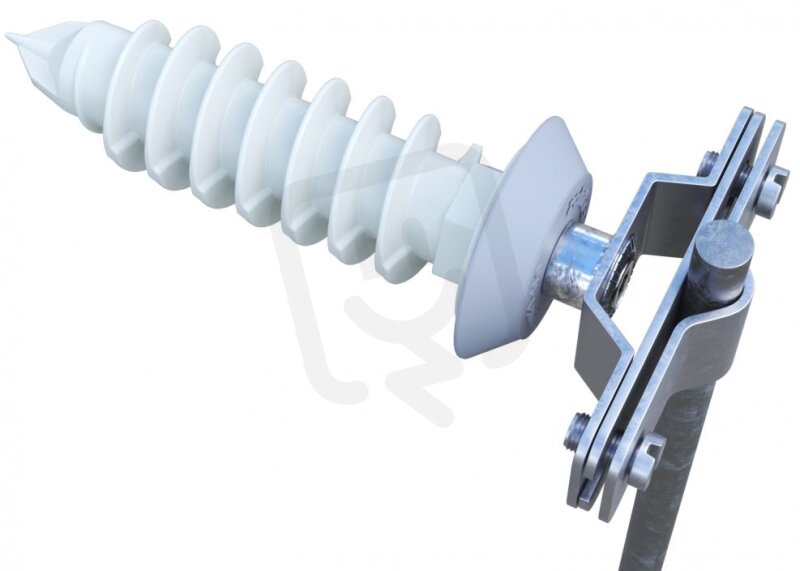

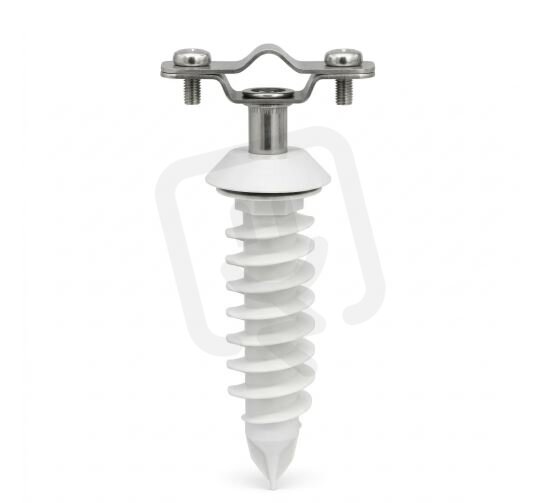

ZOFITHERM HP-PRO T nerez držák ochranné trubky hromosvodu 20 mm do izolace
Pro trubku ∅ 20 mm | Nerezová verze | Profesionální řešení pro vedení drátu v trubce
ZOFITHERM HP-PRO T je speciální nerezový držák navržený pro uchycení ochranné trubky o průměru 20 mm, která slouží k vedení hromosvodového drátu na zateplené fasádě. Konstrukčně vychází z modelu HP-PRO – držák má shodné rozměry i způsob montáže, liší se však absencí distanční podložky, díky čemuž lze pohodlně vložit a pevně uchytit celou ochrannou trubku.
Vnitřní úchytka je přizpůsobena přímému kontaktu s trubkou a zajišťuje její pevné uchycení pomocí dvou šroubků s křížovou drážkou. Nerezový materiál zajišťuje dlouhou životnost, estetický vzhled a vysokou odolnost vůči povětrnostním vlivům.
Použití
ZOFITHERM HP-PRO T je vhodná pro kotvení do všech typů fasádních tepelně izolačních materiálů (EPS, XPS, PUR, PIR, MW podélné vlákno, EPS soklové desky) na kterých je aplikovaná výztužná armovací a omítková vrstva.
Výhody produktu
- Vhodné pro ochranné trubky ∅ 20 mm
- Nerezová konstrukce pro dlouhou životnost a estetický vzhled
- Trubka je pevně uchycena dvěma šroubky s křížovou drážkou
- Nenarušuje fasádní zateplovací systém
- Rychlá a snadná montáž
Postup montáže
Hmoždinka ZOFITHERM HP PRO je vhodná pro kotvení hromosvodu do zateplené fasády bez použití speciálního nářadí. Na našroubovanou hmoždinku v izolačním materiálu se jednoduše namontuje nerezová podpěra, do které se následně přichytne ochranná trubka hromosvodu průměru 20 mm. Pro zvýšení únosnosti spoje s tepelným izolantem, doporučujeme do předvrtaného otvoru pro montáž ZOFI HTI95 hmoždinky aplikovat lepící pěnu ZOFITHERM PROFI PU-FIX.
Předvrtání otvoru pro HTI95 hmoždinku
Do hotové fasády uděláme malým šroubovákem nebo vrtákem díru v místě, kde bude hmoždinka umístěna.
Pro zvýšení únosnosti spoje s tepelným izolantem, doporučujeme do předvrtaného otvoru pro montáž ZOFITHERM hmoždinky aplikovat lepící pěnu Zofitherm PROFI PU-FIX.
Zašroubování HTI95 hmoždinky
Pomoci BITU TORX T25 zašroubujeme hmoždinku po okraj fasády. Při použití AKU šroubováku nastavte nízký moment utahování.
Snažíme se dodržet kolmý úhel zašroubování hmoždinky.
Osazení pěnového těsnění a krytky
Na zašroubovanou HTI95 hmoždinku nasadíme pěnové těsnění a nasledně barevnou krytku.
Našroubování držáku
Na závitovou část hmoždinky HTI95 našroubujeme podpěru hromosvodu. Vše přiměřeně dotáhneme.

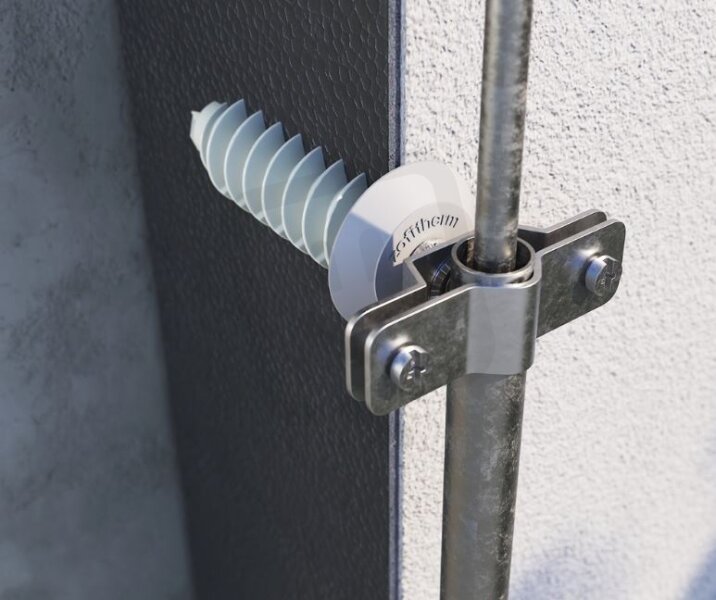

Upevnění ochranné trubky hromosvodu

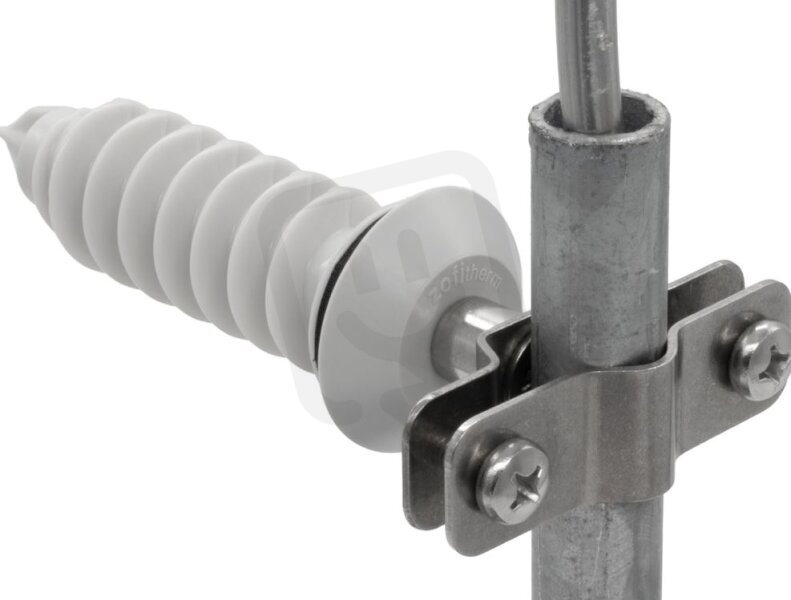

Do držáku se vloží ochranná trubka hromosvodu o průměru 20 mm. Poté se přiloží vrchní část držáku a pomocí dvou šroubků s křížovou drážkou se trubka pevně zafixuje.
Osazení hromosvodového drátu
Trubka je připravena pro osazení hromosvodového drátu o průměru 8 a 10 mm.

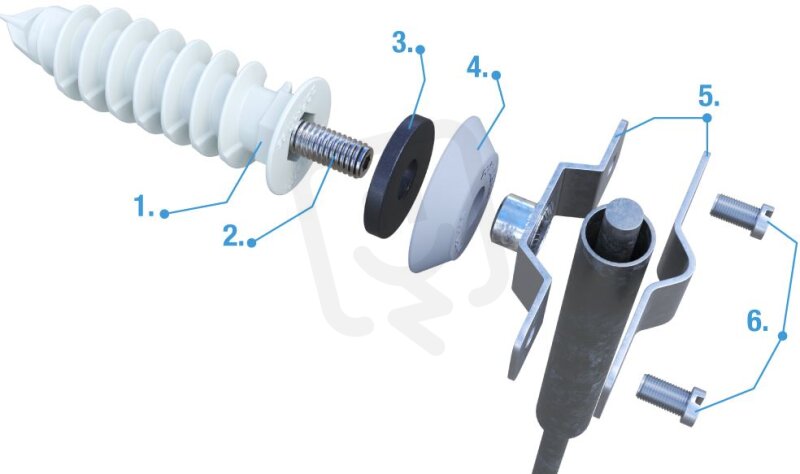

Materiál
1. Hmoždinka do izolantu: Nylon polyamid PA6
2. Šroub: Ocel 4.6 podle DIN EN ISO 898-1
3. Pěnová podložka: XPE - expandovaný polyetylen
4. Krytka: HDPE - Vysokohustotní polyetylen
5. Držák hromosvodu: Nerezová ocel 1.4301
6. Šroubky, křížová drážka: Nerezová Ocel 7985 M6 x 14 A2

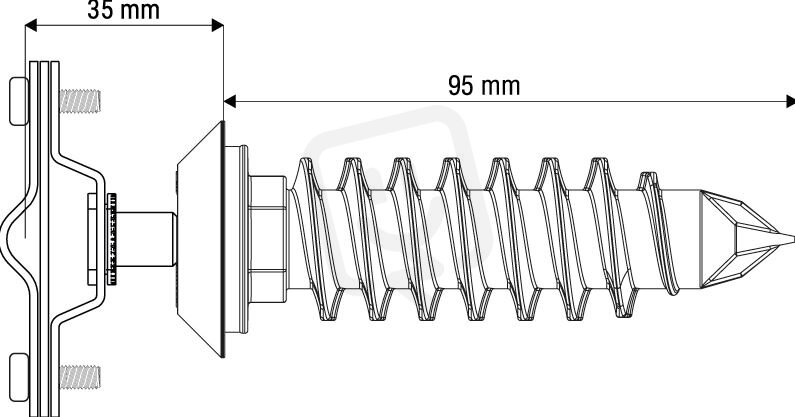

Technické údaje
- Délka hmoždinky: 95 mm
- Min. hloubka zašroubování: 95 mm
- Pohon: BIT TORX T25
- Připojovací závit: M10
- Délka závitu: 25 mm
- Vzdálenost drátu od fasády: 30 mm
- Pro průmě trubky: 20 mm
- Počet ks v balení: 50 ks (prodáváme na ks)
