Řadová svorka RSA 16 A - světle modrá ELEKTRO BEČOV A161126
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 500 ks
Původně:
40,16 Kč
Cena po registraci:
35,85 Kč/ks
Po registraci bez DPH:
29,63 Kč
Vaše cena s DPH:
37,35 Kč/ks
Vaše cena bez DPH:
30,87 Kč/ks
ks
Obecné parametry
- Značka:
- Elektro Bečov
- Kód zboží:
- ELSORA0024527
- Kód dodavatele:
- A161126
- EAN:
- 8595155001825
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva:
- modrá
- Hloubka:
- 53 mm
- Interně propojené fáze:
- ne
- Jmenovitá okolní teplota:
- -40 až +105 °C
- Jmenovité napětí:
- 1000 V
- Jmenovitý proud In:
- 76 A
- Materiál izolace tělesa:
- termoplast
- Nutnost ukončovací přepážky:
- ano
- Počet pater:
- 1
- Počet připojovacích míst:
- 2
- Připojitelný průřez laněného vodiče:
- 1,5-16 mm2
- Pro průřez pevného vodiče:
- 1,5-25 mm2
- Provozní teplota:
- -40 až +105 °C
- Průřez vícežilového připojení:
- 1,5-16 mm2
- S ochranou proti výbuchu „Ex e“:
- ne
- Šířka:
- 12,1 mm
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení 1:
- šroubové připojení
- Výška:
- 51,5 mm
- Způsob montáže:
- DIN lišta/G-lišta
Řadová svorka RSA 16 A - světle modrá ELEKTRO BEČOV A161126
Řadová svorka RSA 16 A (EAN: 8595155001825) v barvě modrá se 1 patrem a 2 připojovacími místy je určena pro montáž na DIN lištu/G-lištu.
Umožňuje šroubové připojení, připojitelné průřezy vícežilového a laněného vodiče 1,5–16 mm² a pevného vodiče 1,5–25 mm², má jmenovité napětí 1000 V a jmenovitý proud 76 A a vyžaduje ukončovací přepážku.

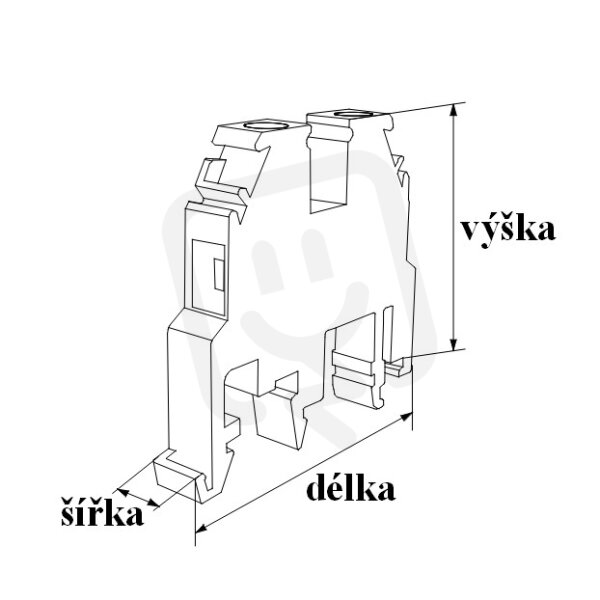

Rozměry: šířka 12,1 mm, hloubka 53 mm, výška 51,5 mm; izolace z termoplastu (třída hořlavosti UL94 V0), provozní a jmenovitá okolní teplota -40 až +105 °C, bez ochrany Ex e a bez interního propojení fází.
Proč si vybrat tuto svorku?
- Dodávána ve světle modré barvě, která usnadňuje orientaci v rozváděči.
- Nabízí jedno patro pro přehledné vedení vodičů.
- Poskytuje 2 připojovací místa pro snadné připojení vstupních a výstupních vodičů.
- Pro montáž je nutné použít ukončovací přepážku, která zajistí správné zakončení lišty.
- Podporuje připojení vícežilových i laněných vodičů o průřezu 1,5–16 mm2.
- Pro pevné vodiče umožňuje připojení o průřezu 1,5–25 mm2.
Interní název produktu
Řadová svorka RSA 16 A - světle modrá
Podrobný popis produktu
Svorka RSA 16 A SM
Jednopólové řadové svorky RSA jsou určeny do všech segmentů elektrotechnického průmyslu pro spojování elektrických obvodů malého a nízkého napětí měděnými, eventuálně hliníkovými vodiči, v rozsahu od 0,5 mm2 do 95 mm2. Svorky je možné označit průběžnými páskami, označovacími multikartami, či krytkami s výstražnými symboly. Pro účely obecného propojení, rozvodu polarity či výkonové energie jsou v nabídce různé druhy propojek. Pro jednoduchou kontrolu napětí až po různé kontroly (např. kontinuity, dielektrické atd.) jsou v nabídce měřící zdířky. Svorky je možné aplikovat dle ČSN 33 2000-5-51 ed. 3 v prostředí s vnějšími vlivy AB 7, AF 2. Řadové svorky RSA 2,5 A až RSA 35 A jsou ověřeny klimatickou zkouškou do teploty prostředí -40 ÷ +105 °C. Svorky mají obecně krytí IP 20. U typu RSA 35 A je nutno pro dosažení krytí IP 20 použít doplňující příslušenství - boční krytku v případě, že ve svorce není zapojen vodič nebo je zapojen vodič průřezu 10 mm2 a menší – jinak má svorka krytí IP 10. RSA 70 A má IP 10. Svorky RSA 2,5 A ÷ RSA 35 A, a svorky RS 4 mají jmenovité izolační napětí 1000 V AC / 1500 V DC. Pro všechny svorky RSA 2,5 A ÷ RSA 35 A je jmenovité impulsní výdržné napětí 8000 V.
Jednopólové řadové svorky RSA jsou určeny do všech segmentů elektrotechnického průmyslu pro spojování elektrických obvodů malého a nízkého napětí měděnými, eventuálně hliníkovými vodiči, v rozsahu od 0,5 mm2 do 95 mm2. Svorky je možné označit průběžnými páskami, označovacími multikartami, či krytkami s výstražnými symboly. Pro účely obecného propojení, rozvodu polarity či výkonové energie jsou v nabídce různé druhy propojek. Pro jednoduchou kontrolu napětí až po různé kontroly (např. kontinuity, dielektrické atd.) jsou v nabídce měřící zdířky. Svorky je možné aplikovat dle ČSN 33 2000-5-51 ed. 3 v prostředí s vnějšími vlivy AB 7, AF 2. Řadové svorky RSA 2,5 A až RSA 35 A jsou ověřeny klimatickou zkouškou do teploty prostředí -40 ÷ +105 °C. Svorky mají obecně krytí IP 20. U typu RSA 35 A je nutno pro dosažení krytí IP 20 použít doplňující příslušenství - boční krytku v případě, že ve svorce není zapojen vodič nebo je zapojen vodič průřezu 10 mm2 a menší – jinak má svorka krytí IP 10. RSA 70 A má IP 10. Svorky RSA 2,5 A ÷ RSA 35 A, a svorky RS 4 mají jmenovité izolační napětí 1000 V AC / 1500 V DC. Pro všechny svorky RSA 2,5 A ÷ RSA 35 A je jmenovité impulsní výdržné napětí 8000 V.
