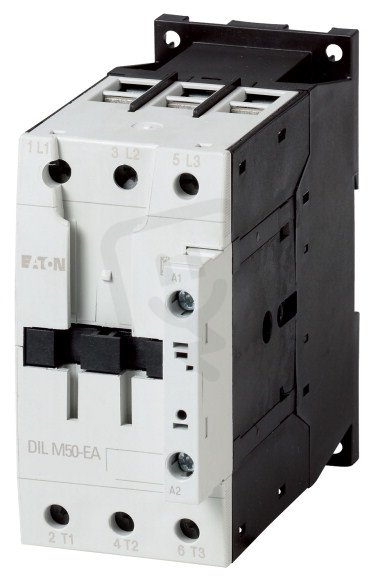

DILM50-EA(RDC24) Výkonový stykač 50A/22kW AC-3 80A AC-1 3pól 24V DC Eaton 190012
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
4 119,83 Kč
Cena po registraci:
3 678,61 Kč/ks
Po registraci bez DPH:
3 040,17 Kč
Vaše cena s DPH:
3 831,56 Kč/ks
Vaše cena bez DPH:
3 166,58 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELOSOS0736522
- Kód dodavatele:
- 190012
- EAN:
- 4015081880089
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,39 Kč
Technické parametry
- Hloubka:
- 132,1 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí u AC 60 Hz:
- 0-0 V
- Provozní proud AC-1 400V:
- 80 A
- Provozní proud AC-3 400V:
- 50 A
- Provozní proud Ie v AC-4, 400V:
- 21 A
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon Ie v AC-4, 400V:
- 10 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 24-27 V
- Šířka:
- 55 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- DC
- Výška:
- 115 mm
DILM50-EA(RDC24) Výkonový stykač 50A/22kW AC-3 80A AC-1 3pól 24V DC Eaton 190012
Výkonový stykač DILM50-EA(RDC24) od Eaton (EAN: 4015081880089) je třípólový spínací prvek s ovládáním na 24–27 V DC a 3 spínacími kontakty.
Je dimenzovaný pro provozní proud 50 A (AC‑3, 400 V) a výkon 22 kW (AC‑3, 400 V); pro režim AC‑1 je uveden 80 A, pro AC‑4 21 A / 10 kW, má šroubové připojení hlavního obvodu a rozměry 115 × 55 × 132,1 mm.
Proč si vybrat tento stykač?
- Má jmenovitý pracovní proud 50 A a je dimenzován pro výkon 22 kW (AC-3).
- Pro režim AC-1 je stykač hodnocen na 80 A.
- Jedná se o třípólové provedení vhodné pro třífázové obvody.
- Ovládací napětí cívky je 24 V DC (typ ovládacího napětí: DC).
- Má 3 spínací kontakty a 0 rozpínacích kontaktů.
- Vyroben firmou Eaton, typové označení 190012, v nemodulárním provedení.
Interní název produktu
DILM50-EA(RDC24) Výkonový stykač 50A/22k
Podrobný popis produktu
DILM50-EA(RDC24)
Výkonový stykač, 3p, 22kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 50 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 80 A, zakrytá: Ith= 58 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 162 A, zakrytá: Ith= 145 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 15.5 kW, 380 V 400 V: P= 22 kW, 660 V 690 V: P= 30 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 6 kW, 380 V 400 V: P= 10 kW, 660 V 690 V: P= 14 kW
Lze kombinovat s pomocným kontaktem: DILM150-XHI(V)…, DILM1000-XHI(V)…
Poznámky: Spínací prvky podle EN 50012., Integrovaným ochranným členem v ovládací elektronice.
Druh proudu AC/DC: DC ovládání
Výkonový stykač, 3p, 22kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 50 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 80 A, zakrytá: Ith= 58 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 162 A, zakrytá: Ith= 145 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 15.5 kW, 380 V 400 V: P= 22 kW, 660 V 690 V: P= 30 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 6 kW, 380 V 400 V: P= 10 kW, 660 V 690 V: P= 14 kW
Lze kombinovat s pomocným kontaktem: DILM150-XHI(V)…, DILM1000-XHI(V)…
Poznámky: Spínací prvky podle EN 50012., Integrovaným ochranným členem v ovládací elektronice.
Druh proudu AC/DC: DC ovládání
