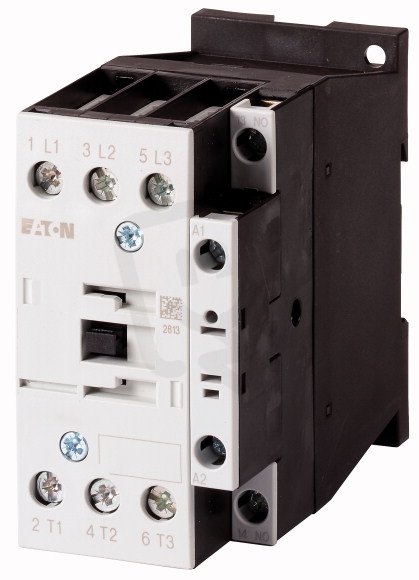

DILM17-10-EA(RDC24) Výkonový stykač 18A/7,5kW AC-3 40A AC-1 3pól + 1Z 24V DC
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
1 411,76 Kč
Cena po registraci:
1 260,59 Kč/ks
Po registraci bez DPH:
1 041,81 Kč
Vaše cena s DPH:
1 313,00 Kč/ks
Vaše cena bez DPH:
1 085,12 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELOSOS0736433
- Kód dodavatele:
- 189910
- EAN:
- 4015081879069
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,71 Kč
Technické parametry
- Hloubka:
- 97 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 1
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 40 A
- Provozní proud AC-3 400V:
- 18 A
- Provozní proud Ie v AC-4, 400V:
- 10 A
- Provozní výkon AC-3 400V:
- 7,5 kW
- Provozní výkon Ie v AC-4, 400V:
- 4,5 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 24-27 V
- Šířka:
- 45 mm
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího napětí:
- DC
- Výška:
- 85 mm
DILM17-10-EA(RDC24) Výkonový stykač 18A/7,5kW AC-3 40A AC-1 3pól + 1Z 24V DC
DILM17-10-EA(RDC24) je třípólový výkonový stykač s jedním pomocným spínacím kontaktem, ovládaný 24–27 V DC a není modulární.
Umožňuje provozní proud 18 A (AC-3, 400 V) a jmenovitý proud 40 A (AC-1, 400 V) s provozním výkonem 7,5 kW (AC-3, 400 V) a v režimu AC-4 10 A / 4,5 kW, při napětích 24–690 V AC.
Má šroubové připojení hlavního obvodu, rozměry 45×85×97 mm a EAN: 4015081879069.
Proč si vybrat tento stykač?
- Má výkon pro motorové zátěže: 18 A (režim AC-3) / 7,5 kW.
- Pro běžné odporové nebo všeobecné zatížení je určeno 40 A (režim AC-1).
- Nabízí třípólové provedení hlavního obvodu pro jednoduché připojení trojfázových motorů.
- Je vybaven pomocným kontaktem 1Z (zavírací) na 24 V DC pro doplňkové řídicí funkce.
- Ovládací napětí je DC 24 V, tedy vhodné pro stejnosměrné řídicí obvody.
- Konstrukce je nemodulární, vhodná pro standardní průmyslové zapojení.
Interní název produktu
DILM17-10-EA(RDC24) Výkonový stykač 18A/
Podrobný popis produktu
DILM17-10-EA(RDC24)
Výkonový stykač, 3p+1S, 7.5kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 18 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 40 A, zakrytá: Ith= 32 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 88 A, zakrytá: Ith= 80 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 11 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4.5 kW, 660 V 690 V: P= 6.5 kW
Lze kombinovat s pomocným kontaktem: DILM32-XHI…, DILA-XHI(V)…, DILM32-XHI11-S, Kontakty S = spínací kontakt: 1 spínací kontakt
Poznámky: Spínací prvky podle EN 50012., Integrovaným ochranným členem v ovládací elektronice.
Druh proudu AC/DC: DC ovládání
Výkonový stykač, 3p+1S, 7.5kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3
Póly: 3-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 18 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 40 A, zakrytá: Ith= 32 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 88 A, zakrytá: Ith= 80 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 11 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4.5 kW, 660 V 690 V: P= 6.5 kW
Lze kombinovat s pomocným kontaktem: DILM32-XHI…, DILA-XHI(V)…, DILM32-XHI11-S, Kontakty S = spínací kontakt: 1 spínací kontakt
Poznámky: Spínací prvky podle EN 50012., Integrovaným ochranným členem v ovládací elektronice.
Druh proudu AC/DC: DC ovládání
