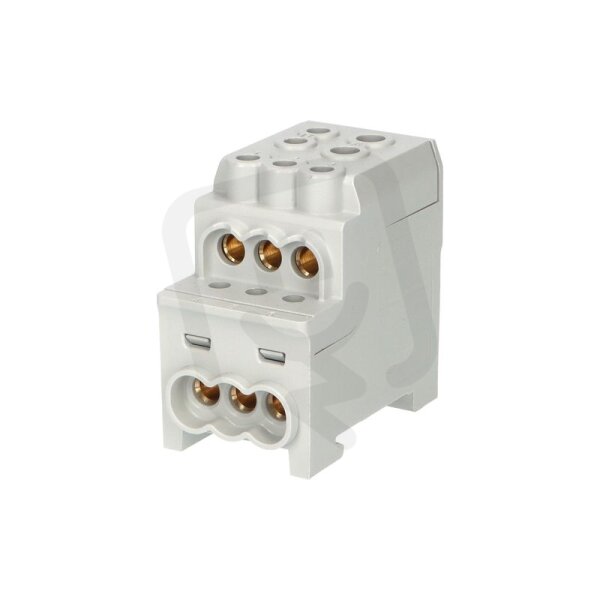

Blok pro rozdělení fází UVB 200 L G 1pól. 200A 1000V šedý na DIN 1006064
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
539,07 Kč
Cena po registraci:
481,31 Kč/ks
Po registraci bez DPH:
397,78 Kč
Vaše cena s DPH:
501,33 Kč/ks
Vaše cena bez DPH:
414,32 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS0812080
- Kód dodavatele:
- 1006064
- EAN:
- 4051589800303
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 69,75 mm
- Nominální proud:
- 200 A
- Počet pólů:
- 1
- Počet vstupů:
- 1
- Počet výstupů:
- 7
- Průřez vodiče, vstup:
- 10-70 mm2
- Průřez vodiče, vstup AWG:
- 0-8 mm2
- Průřez vodiče, výstup:
- 1,5-35 mm2
- Průřez vodiče, výstup AWG:
- 2-16 mm2
- Šířka:
- 38,5 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 63 mm
- Způsob montáže:
- DIN lišta
Blok pro rozdělení fází UVB 200 L G 1pól. 200A 1000V šedý na DIN 1006064
Blok pro rozdělení fází UVB 200 L G 1pól. 200A 1000V šedý (EAN: 4051589800303) je určený pro montáž na DIN lištu a umožňuje rozdělení jedné fáze do více vodičů.
Má 1 vstup a 7 výstupů se šroubovým připojením, nominálním proudem 200 A a jmenovitým napětím 1000 V; podporuje pevná jádra a lankové vodiče, s vstupním průřezem 10–70 mm² a výstupním průřezem 1,5–35 mm².

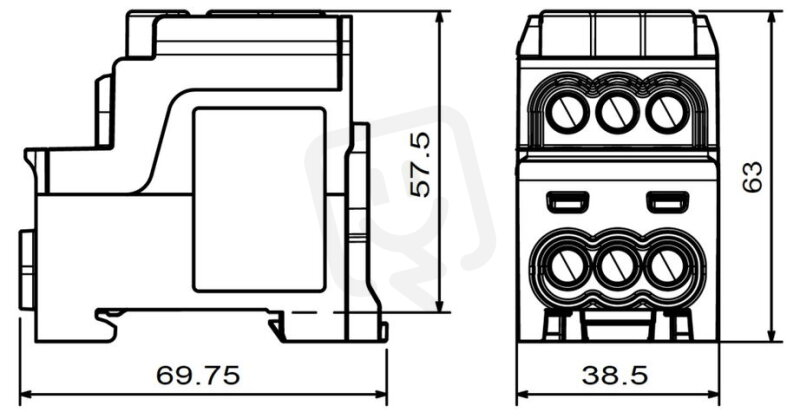

Rozměry jsou 63 × 38,5 × 69,75 mm, zařízení disponuje bezpečným kontaktem a není vhodné pro jemné nebo extra jemné lanka bez koncovky.
Proč si vybrat tento blok pro rozdělení fází?
- Typové označení UVB 200 L G usnadňuje identifikaci při výběru komponent.
- Umožňuje průběžný proud až 200 A, vhodný pro středně zatížené rozvody.
- Je navržen pro jmenovité napětí 1000 V, což umožňuje použití v aplikacích s vyšším napětím.
- Má 1 pól pro jednopólové rozdělení fází.
- Je určený pro montáž na lištu typu DIN, což zjednodušuje instalaci do rozvaděče.
- Dodává se v šedém provedení, které dobře zapadne do většiny rozvaděčových sestav.
Interní název produktu
Blok pro rozdělení fází UVB 200 L G, 1pó
Podrobný popis produktu
UVB
Blok pro rozdělení fází UVB 200 L G, 1pól., 200A, 1000V, šedý, na DIN
Blok pro rozdělení fází UVB 200 L G, 1pólový, jmenovitý proud 200A, jmenovité napětí 1000V AC / 1500V DC, barva šedá, montáž na DIN lištu, krytí IP20, vstup 1x70mm2, výstup 1x35mm2, 6x16mm2.
Bloky pro rozdělení fází (rozváděčové bloky) UVB 200 slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 70 mm2 a 6 menších průřezů o hodnotě max. 16mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 38,5 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 200 A. Mosazná svorka je vhodná pro měděné vodiče. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:montáž na nosnou lištuúspora místa uvnitř rozváděčedostatek připojovacích místjmenovité napětí 1000V AC / 1500V DC
Blok pro rozdělení fází UVB 200 L G, 1pól., 200A, 1000V, šedý, na DIN
Blok pro rozdělení fází UVB 200 L G, 1pólový, jmenovitý proud 200A, jmenovité napětí 1000V AC / 1500V DC, barva šedá, montáž na DIN lištu, krytí IP20, vstup 1x70mm2, výstup 1x35mm2, 6x16mm2.
Bloky pro rozdělení fází (rozváděčové bloky) UVB 200 slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 70 mm2 a 6 menších průřezů o hodnotě max. 16mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 38,5 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 200 A. Mosazná svorka je vhodná pro měděné vodiče. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
