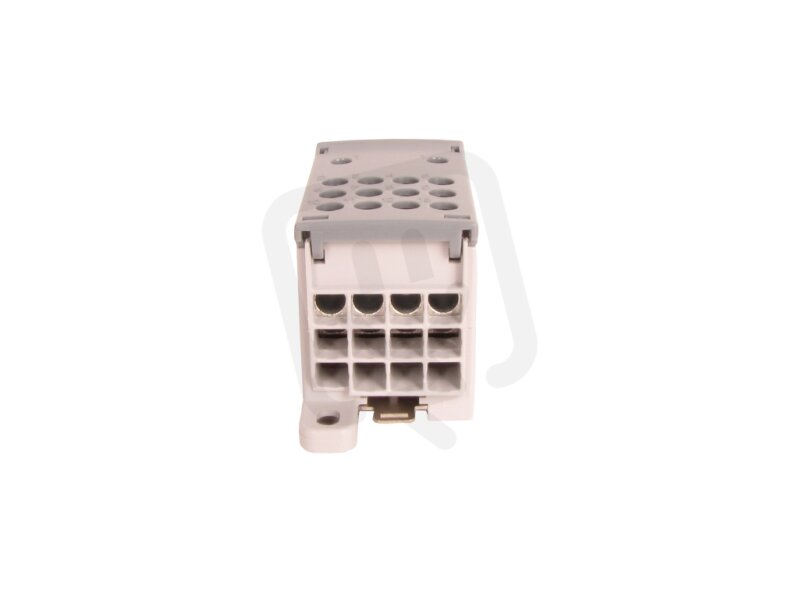

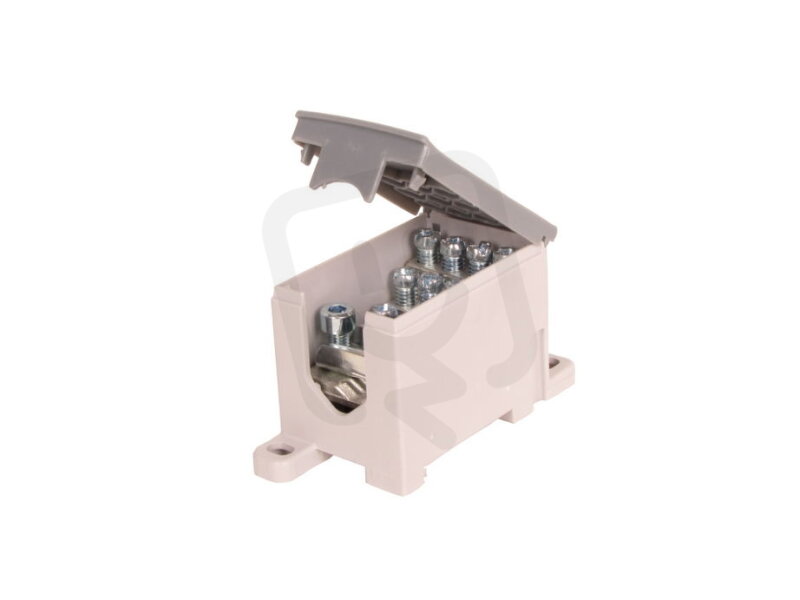

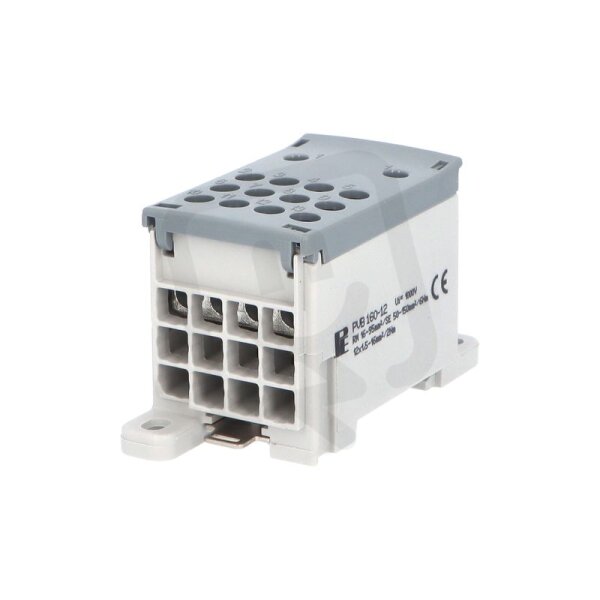

Blok pro rozdělení fází PVB 160-12 1pól. AL/CU 160A 1000V šedý na DIN 1003955
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 50 ks
Původně:
838,34 Kč
Cena po registraci:
748,52 Kč/ks
Po registraci bez DPH:
618,61 Kč
Vaše cena s DPH:
779,65 Kč/ks
Vaše cena bez DPH:
644,34 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS0812970
- Kód dodavatele:
- 1003955
- EAN:
- 4025221406185
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 85 mm
- Nominální proud:
- 160 A
- Počet pólů:
- 1
- Počet vstupů:
- 1
- Počet výstupů:
- 12
- Průřez vodiče, vstup:
- 16-95 mm2
- Průřez vodiče, vstup AWG:
- 0-6 mm2
- Průřez vodiče, výstup:
- 1,5-16 mm2
- Průřez vodiče, výstup AWG:
- 6-16 mm2
- Šířka:
- 38 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 48 mm
- Způsob montáže:
- Na DIN lištu/šroubem
Blok pro rozdělení fází PVB 160-12 1pól. AL/CU 160A 1000V šedý na DIN 1003955
Rozvodný blok Blok pro rozdělení fází PVB 160-12 1pól. AL/CU 160A 1000V (EAN 4025221406185) s 1 pólem a 12 výstupy, určený k montáži na DIN lištu nebo šroubem.
Má nominální proud 160 A a šroubové připojení, vstupní průřez vodiče 16–95 mm2 (AWG 0–6) a výstupní průřez 1,5–16 mm2 (AWG 6–16); je vhodný pro pevná jádra a lankové vodiče, ale není vhodný pro jemné nebo extra jemné lanka bez koncovky ani pro jemné vodiče.
Konstrukce AL/CU se bezpečným kontaktem nabízí kompaktní rozměry šířka 38 mm × výška 48 mm × hloubka 85 mm pro použití v sítích do 1000 V.
Proč si vybrat tento blok pro rozdělení fází?
- Je určen pro 1 pól, tedy pro jednopólová zapojení.
- Má jmenovitý proud 160 A.
- Je dimenzován pro jmenovité napětí 1000 V.
- Kombinace materiálů AL/CU zajišťuje vhodné mechanické vlastnosti a kompatibilitu při připojení hliníku i mědi.
- Upevnění na DIN lištu umožňuje rychlou montáž do standardních rozvaděčů.
- Typové označení PVB 160-12 (katalogové číslo 1003955).
Interní název produktu
Blok pro rozdělení fází PVB 160-12, 1pól
Podrobný popis produktu
PVB
Blok pro rozdělení fází PVB 160-12, 1pól., AL/CU, 160A, 1000V, šedý, na DIN
Blok pro rozdělení fází PVB 160-12, 1pólový, pro AL/CU vodiče, jmenovitý proud 160A, jmenovité napětí 1000V, barva šedá, montáž na DIN lištu / PANEL, krytí IP20, vstup 1x95mm2, výstup 12x16mm2. Rozměry ŠxVxH: 40x48x85 mm.
Bloky pro rozdělení fází (rozváděčové bloky) PVB slouží pro rozdělení přívodního kabelu/vodiče/sběrnice o velkém průřezu na několik menších průřezů. Přívod může být jak kulatý, tak plochý typ vodiče. Bloky značně šetří místo v rozváděčích oproti klasickým třmenovým svorkám. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm (s možností dodatečného upevnění šroubem). Vyráběny jsou až do proudové zatížitelnosti 500 A. Povrchově upravená svorka je vhodná jak pro hliníkové, tak pro měděné vodiče. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:montáž na nosnou lištuúspora místa uvnitř rozváděčedostatek připojovacích místjmenovité napětí 690 V AC (Ui = 1000 V)
Blok pro rozdělení fází PVB 160-12, 1pól., AL/CU, 160A, 1000V, šedý, na DIN
Blok pro rozdělení fází PVB 160-12, 1pólový, pro AL/CU vodiče, jmenovitý proud 160A, jmenovité napětí 1000V, barva šedá, montáž na DIN lištu / PANEL, krytí IP20, vstup 1x95mm2, výstup 12x16mm2. Rozměry ŠxVxH: 40x48x85 mm.
Bloky pro rozdělení fází (rozváděčové bloky) PVB slouží pro rozdělení přívodního kabelu/vodiče/sběrnice o velkém průřezu na několik menších průřezů. Přívod může být jak kulatý, tak plochý typ vodiče. Bloky značně šetří místo v rozváděčích oproti klasickým třmenovým svorkám. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm (s možností dodatečného upevnění šroubem). Vyráběny jsou až do proudové zatížitelnosti 500 A. Povrchově upravená svorka je vhodná jak pro hliníkové, tak pro měděné vodiče. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
