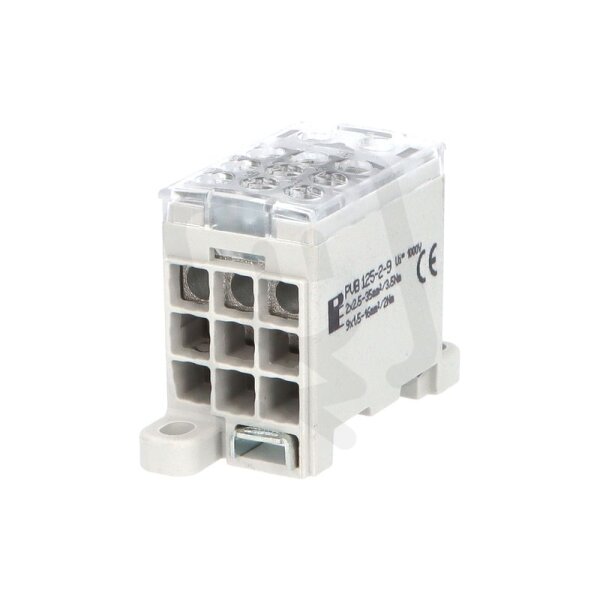

Blok pro rozdělení fází PVB 125-2-9 1pól. AL/CU 125A 1000V šedý na DIN 1003954
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 50 ks
Původně:
727,95 Kč
Cena po registraci:
649,95 Kč/ks
Po registraci bez DPH:
537,15 Kč
Vaše cena s DPH:
677,00 Kč/ks
Vaše cena bez DPH:
559,50 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS0787429
- Kód dodavatele:
- 1003954
- EAN:
- 4025221406192
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Druh připojení:
- šroubové
- Hloubka:
- 65 mm
- Nominální proud:
- 125 A
- Počet pólů:
- 1
- Počet vstupů:
- 2
- Počet výstupů:
- 9
- Průřez vodiče, vstup:
- 2,5-35 mm2
- Průřez vodiče, vstup AWG:
- 2-14 mm2
- Průřez vodiče, výstup:
- 1,5-16 mm2
- Průřez vodiče, výstup AWG:
- 6-16 mm2
- Šířka:
- 28 mm
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 43 mm
- Způsob montáže:
- Na DIN lištu/šroubem
Blok pro rozdělení fází PVB 125-2-9 1pól. AL/CU 125A 1000V šedý na DIN 1003954
Blok pro rozdělení fází PVB 125-2-9 (EAN: 4025221406192) je 1pólový AL/CU rozbočovací blok určený pro montáž na DIN lištu nebo šroubem, s nominálním proudem 125 A a jmenovitým napětím 1000 V.
Má 2 vstupy (vstupní průřez 2,5–35 mm2, AWG 2–14) a 9 výstupů (výstupní průřez 1,5–16 mm2, AWG 6–16), se šroubovým připojením, vhodný pro pevná i lanková jádra a není vhodný pro jemné vodiče.
Rozměry jsou šířka 28 mm, výška 43 mm a hloubka 65 mm, montáž možná na DIN lištu nebo šroubem.
Proč si vybrat tento blok pro rozdělení fází?
- jednopólové provedení vhodné pro rozdělení jednotlivé fáze v kompaktních rozvodech.
- jmenovitý proud 125 A pro aplikace s vyššími proudovými nároky.
- jmenovité napětí 1000 V umožňující použití v rozvodech s vyšším napětím.
- provedení AL/CU se svorkami navrženými pro pevné a spolehlivé spojení hliníkových i měděných vodičů.
- montáž na DIN lištu pro snadnou integraci do standardních rozvodných skříní.
- katalogové číslo 1003954 pro rychlou identifikaci a objednání.
Interní název produktu
Blok pro rozdělení fází PVB 125-2-9, 1pó
Podrobný popis produktu
Blok pro rozdělení fází PVB 125-2-9, 1pól., AL/CU, 125A, 1000V, šedý, na DIN
Blok pro rozdělení fází PVB 125-2-9, 1pólový, pro AL/CU vodiče, jmenovitý proud 125A, jmenovité napětí 1000V, barva šedá, montáž na DIN lištu / PANEL, krytí IP20, vstup 2x35mm2, výstup 9x16mm2. Rozměry ŠxVxH: 28x43x65 mm.
Bloky pro rozdělení fází (rozváděčové bloky) PVB slouží pro rozdělení přívodního kabelu/vodiče/sběrnice o velkém průřezu na několik menších průřezů. Přívod může být jak kulatý, tak plochý typ vodiče. Bloky značně šetří místo v rozváděčích oproti klasickým třmenovým svorkám. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm (s možností dodatečného upevnění šroubem). Vyráběny jsou až do proudové zatížitelnosti 500 A. Povrchově upravená svorka je vhodná jak pro hliníkové, tak pro měděné vodiče. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti: montáž na nosnou lištu úspora místa uvnitř rozváděče dostatek připojovacích míst jmenovité napětí 690 V AC (Ui = 1000 V)
Blok pro rozdělení fází PVB 125-2-9, 1pólový, pro AL/CU vodiče, jmenovitý proud 125A, jmenovité napětí 1000V, barva šedá, montáž na DIN lištu / PANEL, krytí IP20, vstup 2x35mm2, výstup 9x16mm2. Rozměry ŠxVxH: 28x43x65 mm.
Bloky pro rozdělení fází (rozváděčové bloky) PVB slouží pro rozdělení přívodního kabelu/vodiče/sběrnice o velkém průřezu na několik menších průřezů. Přívod může být jak kulatý, tak plochý typ vodiče. Bloky značně šetří místo v rozváděčích oproti klasickým třmenovým svorkám. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm (s možností dodatečného upevnění šroubem). Vyráběny jsou až do proudové zatížitelnosti 500 A. Povrchově upravená svorka je vhodná jak pro hliníkové, tak pro měděné vodiče. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
