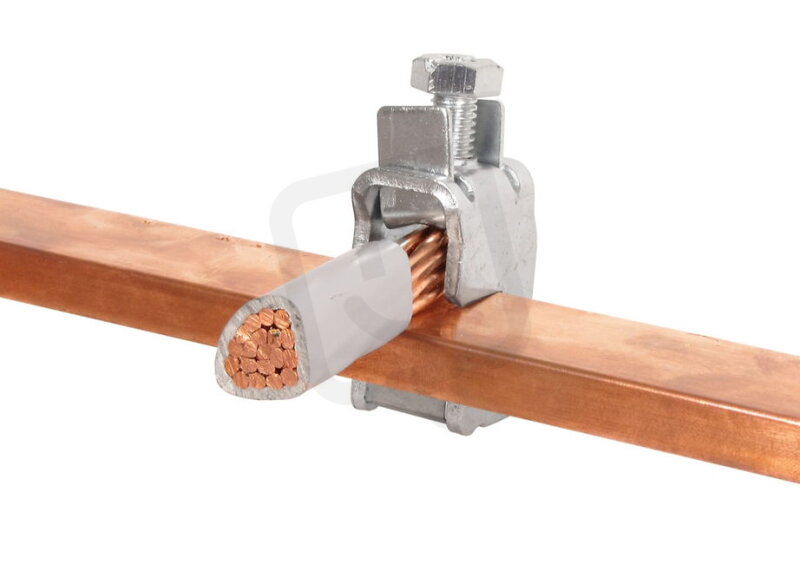

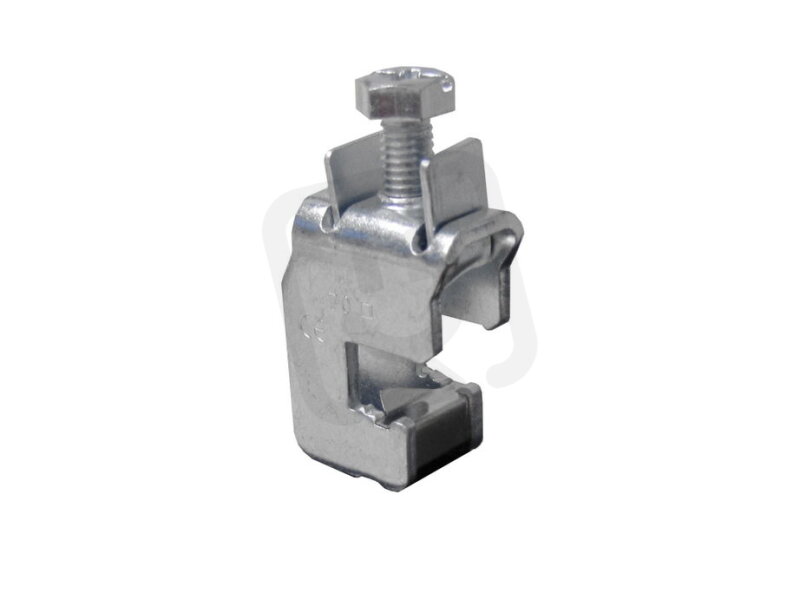

Svorka třmenová SK 70 F10 pro CU přípojnice výšky 10mm 16-70mm2 ELEMAN 1000760
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 150 ks
Původně:
77,25 Kč
Cena po registraci:
68,97 Kč/ks
Po registraci bez DPH:
57,00 Kč
Vaše cena s DPH:
71,84 Kč/ks
Vaše cena bez DPH:
59,37 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELSOKR0076092
- Kód dodavatele:
- 1000760
- EAN:
- 4025221080224
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Max. provozní proud Ie:
- 245 A
- Max. průřez vodiče:
- 70 mm2
- Šířka sběrnice:
- 0-10 mm
- Šířka svorky:
- 19,8 mm
- Tloušťka přípojnice:
- 0-10 mm
- Vhodné pro kruhové vodiče:
- ano
- Vhodné pro pásové vodiče:
- ne
- Vhodné pro:
- plochá lišta
- Vhodné pro sektorové vodiče:
- ne
Svorka třmenová SK 70 F10 pro CU přípojnice výšky 10mm 16-70mm2 ELEMAN 1000760
Svorka třmenová SK 70 F10 pro CU přípojnice výšky 10 mm (ELEMAN 1000760, EAN: 4025221080224) umožňuje připojení kruhových vodičů do maximálního průřezu 70 mm2 při max. provozním proudu 245 A.
Šířka svorky je 19,8 mm a podporovaná tloušťka přípojnice i šířka sběrnice jsou 0–10 mm.
Je vhodná pro kruhové vodiče a pro připojení na plochou lištu, není však vhodná pro pásové ani sektorové vodiče.
Proč si vybrat tuto svorku?
- Je určena pro měděné (CU) přípojnice výšky 10 mm, s mechanickým upnutím přizpůsobeným této konstrukci.
- Umožňuje připojení vodičů s maximálním průřezem 70 mm².
- Podporuje maximální provozní proud 245 A.
- Je vhodná pro kruhové vodiče: ano, pro pásové a sektorové vodiče: ne.
- Upevnění na přípojnici je možné při tloušťce a šířce v rozsahu 0–10 mm.
- Celková šířka svorky je 19,8 mm, což ovlivňuje prostorové nároky při montáži.
Interní název produktu
760 SK 70 F10 SO
Podrobný popis produktu
Svorka třmenová SK 70 F10 - pro měděné přípojnice výšky 10mm, 16-70mm2
Svorka třmenová SK 70 F10 - pro měděné přípojnice výšky 10mm, průřez vodiče 16-70mm2, jmenovitý proud 245A, utahovací moment 16Nm, (šroub M8, šroubovák PZ 3, klíč 13).
Pro napojení na sběrnicový systém slouží třmenové svorky (někdy označované jako “šínové”). Jedná se o kovovou svorku se šroubem, která se upevňuje na ploché měděné sběrnice s tloušťkou 3 mm nebo 5 mm případně 10 mm. Pro vodiče od 1,5 mm2 až po 300 mm2 dle typu.
Svorka třmenová SK 70 F10 - pro měděné přípojnice výšky 10mm, průřez vodiče 16-70mm2, jmenovitý proud 245A, utahovací moment 16Nm, (šroub M8, šroubovák PZ 3, klíč 13).
Pro napojení na sběrnicový systém slouží třmenové svorky (někdy označované jako “šínové”). Jedná se o kovovou svorku se šroubem, která se upevňuje na ploché měděné sběrnice s tloušťkou 3 mm nebo 5 mm případně 10 mm. Pro vodiče od 1,5 mm2 až po 300 mm2 dle typu.
