Svorka univerzální UK 95/2 PE 245A 1P AL/CU krytá zel.-žl. na DIN/panel 1006624
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELSOOS0702899
- Kód dodavatele:
- 1006624
- EAN:
- 8592847003754
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Druh připojení:
- šroubové
- Hloubka:
- 89 mm
- Nominální proud:
- 245 A
- Počet pólů:
- 1
- Počet vstupů:
- 4
- Průřez vodiče, vstup:
- 16-95 mm2
- Průřez vodiče, vstup AWG:
- 0-6 mm2
- Šířka:
- 42 mm
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 50 mm
- Způsob montáže:
- Na DIN lištu/šroubem
Svorka univerzální UK 95/2 PE 245A 1P AL/CU krytá zel.-žl. na DIN/panel 1006624

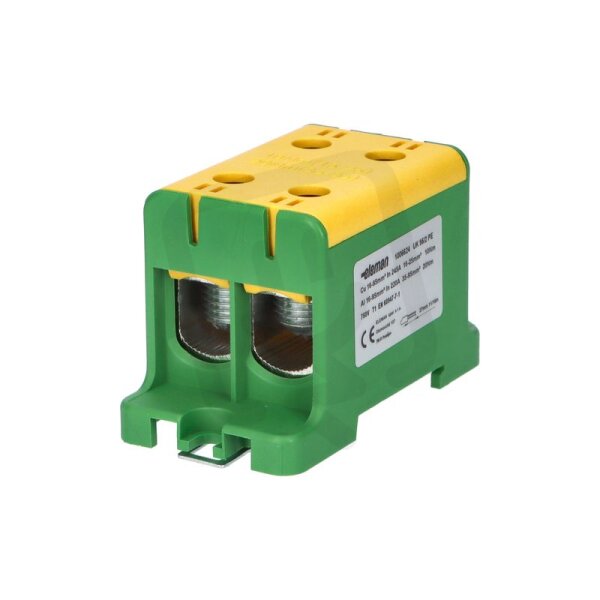

Svorka univerzální UK 95/2 PE 245A 1P AL/CU (EAN: 8592847003754) je jednopólová svorka s krytem, určená pro montáž na DIN lištu nebo šroubem.
Má nominální proud 245 A, připojení šroubové a podporuje vstupní průřezy vodičů 16–95 mm² (AWG 0–6), přičemž je vhodná pro pevná i lanková jádra, nikoli pro jemné vodiče.

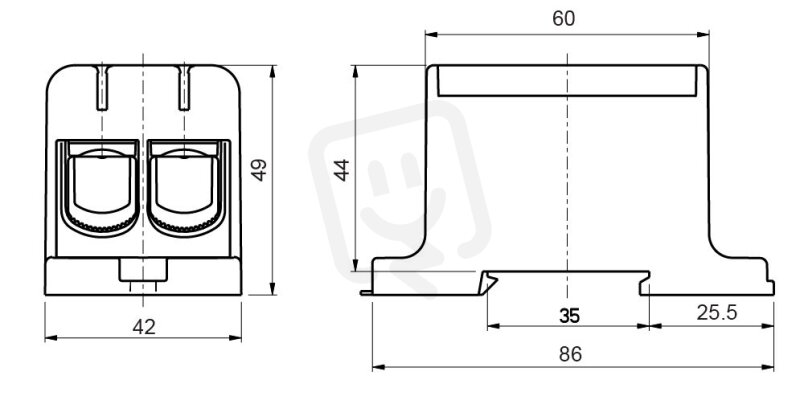

Rozměry jsou 50 mm výška × 42 mm šířka × 89 mm hloubka, disponuje 4 vstupy a krytem v zeleno-žluté barvě pro upevnění na DIN lištu nebo panel.
Proč si vybrat tuto svorku?
- Určena pro připojení ochranného vodiče, označená jako PE.
- Je dimenzována na proud až 245 A.
- Jednopólové provedení s 1 pólem pro snadnou integraci do obvodů.
- Umožňuje bezpečné mechanické upevnění hliníkových i měděných vodičů — AL/CU.
- Krytá svorka v bezpečnostním provedení s zeleno-žlutou izolací.
- Určena pro montáž na DIN lištu nebo panel, dodávána pod kódem 1006624.
Interní název produktu
6624 Svorka univ.UK 95/2 PE, 245A, 1pól
Podrobný popis produktu
Univerzální připojovací svorka UK 95/2 PE - zelená.

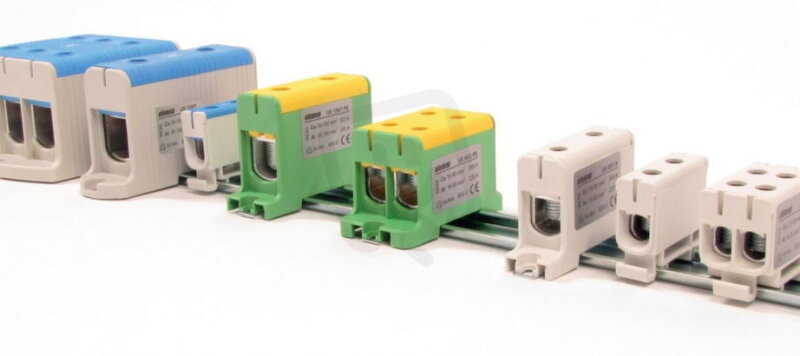

Standardní řada univerzálních svorek s širokou nabídkou připojitelnosti vodičů (1,5 - 240 mm2). Umožňuje připojení jak hliníkových tak měděných vodičů a to až do 240 mm2. Jedná se o 1-pólové svorky v plastovém pouzdře (vyjma sestavy UK 50/3x1, ta je 3-pólová a typy UK 35/3x1 A+N/PE, UK 50/3x1 A+N/PE ty jsou 5-pólové). Umísťují se na nosnou lištu 35 mm (DIN lišta). Výborné izolační vlastnosti zajišťuje pouzdro vyrobené z polyamidu (PA). Cenově dostupné řešení pro nejrůznější aplikace. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
- široký rozsah připojitelnosti vodičů (od 1,5 mm2 až do 240 mm2)
- jmenovité napětí až 1000 V AC/DC
- montáž na nosnou lištu
- připojení měděných i hliníkových vodičů
- univerzální cenově dostupné řešení
