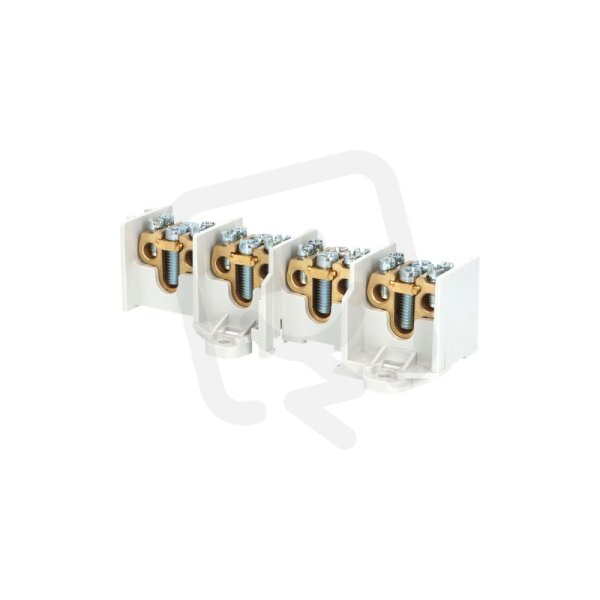

Stoupací svorkovnice HAK/4/35 nekrytá 100A 4pól. každý pól 1x35mm2 a 2x25mm2
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 5 ks
Původně:
901,44 Kč
Cena po registraci:
804,86 Kč/ks
Po registraci bez DPH:
665,17 Kč
Vaše cena s DPH:
838,34 Kč/ks
Vaše cena bez DPH:
692,84 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELSOKR0541490
- Kód dodavatele:
- 1000519
- EAN:
- 4051589812405
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ne
- Druh připojení:
- šroubové
- Hloubka:
- 60 mm
- Nominální proud:
- 100 A
- Počet pólů:
- 4
- Počet vstupů:
- 4
- Počet výstupů:
- 8
- Průřez vodiče, vstup:
- 4-35 mm2
- Průřez vodiče, vstup AWG:
- 2-12 mm2
- Průřez vodiče, výstup:
- 2,5-25 mm2
- Průřez vodiče, výstup AWG:
- 4-14 mm2
- Šířka:
- 154,5 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 40 mm
- Způsob montáže:
- DIN lišta
Stoupací svorkovnice HAK/4/35 nekrytá 100A 4pól. každý pól 1x35mm2 a 2x25mm2
Stoupací svorkovnice HAK/4/35 nekrytá, 4 póly se šroubovým připojením pro montáž na DIN lištu, jmenovitý proud 100 A.
Každý pól poskytuje připojení 1×35 mm2 + 2×25 mm2, celkem 4 vstupy a 8 výstupů, vstupní průřez 4–35 mm2, výstupní průřez 2,5–25 mm2 (AWG vstup 2–12, AWG výstup 4–14).
Vhodná pro pevná jádra a lankové vodiče, nevhodná pro jemné vodiče nebo lanka bez koncovky; rozměry 154,5 × 40 × 60 mm (šířka × výška × hloubka).
Proč si vybrat tuto stoupací svorkovnici?
- Je určena pro 4 póly, což usnadňuje přehledné rozdělení obvodů.
- Má jmenovitý proud 100 A, vhodný pro běžné stoupací rozvody.
- Každý pól umožňuje připojit 1×35 mm² a 2×25 mm² vodiče, takže lze kombinovat větší a menší průřezy.
- Je v nekrytém provedení, které usnadňuje přístup při instalaci a údržbě.
Interní název produktu
519 HAK/4/35 otevřená 4 pol. 35mm2
Podrobný popis produktu
HAK
Svorkovnice stoupací HAK/4/35, nekrytá, 100A, 4pól., každý pól 1x35mm2 a 2x25mm2, na DIN
Otevřená 4-pólová svorka HAK/4/35, se vstupy 4x 35mm2 a výstupy 8x 25mm2.
Otevřené svorky HAK pro stoupací vedení (krytí IP00) pro použití např. v bytových domech. Hlavní stoupací kabel (vodič) není nutné přerušit, svorky jsou konstruovány pro průběžné napojení odboček. Jsou určeny k instalaci na nosnou lištu (s možností dodatečného upevnění šroubem), mosazná svorka je vhodná pro měděné vodiče, nabízené varianty umožňují odbočení vždy z jednoho pólu dvěma nebo čtyřmi vodiči (respektive s více vodiči u svorky PEN/PE). Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Svorkovnice stoupací HAK/4/35, nekrytá, 100A, 4pól., každý pól 1x35mm2 a 2x25mm2, na DIN
Otevřená 4-pólová svorka HAK/4/35, se vstupy 4x 35mm2 a výstupy 8x 25mm2.
Otevřené svorky HAK pro stoupací vedení (krytí IP00) pro použití např. v bytových domech. Hlavní stoupací kabel (vodič) není nutné přerušit, svorky jsou konstruovány pro průběžné napojení odboček. Jsou určeny k instalaci na nosnou lištu (s možností dodatečného upevnění šroubem), mosazná svorka je vhodná pro měděné vodiče, nabízené varianty umožňují odbočení vždy z jednoho pólu dvěma nebo čtyřmi vodiči (respektive s více vodiči u svorky PEN/PE). Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
