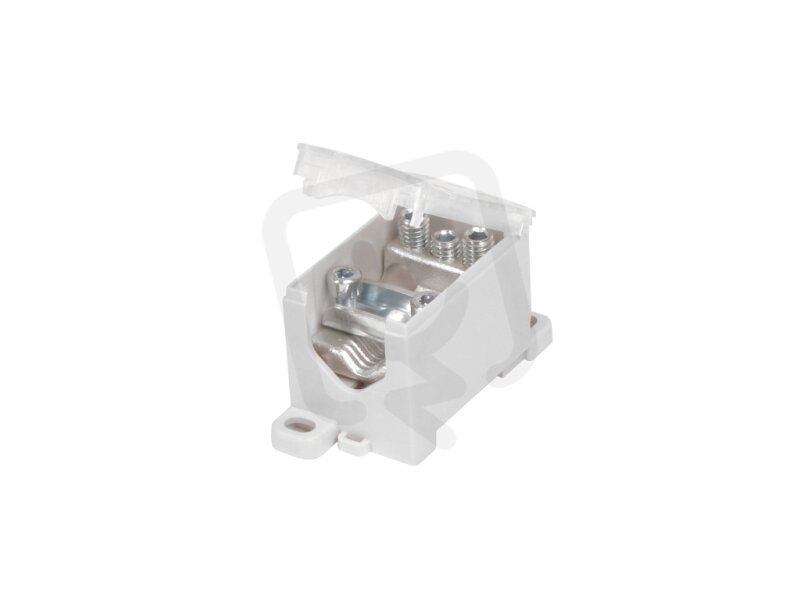

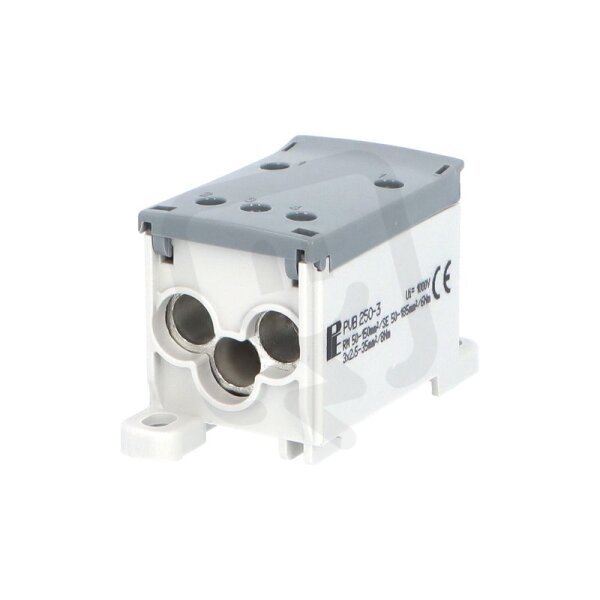

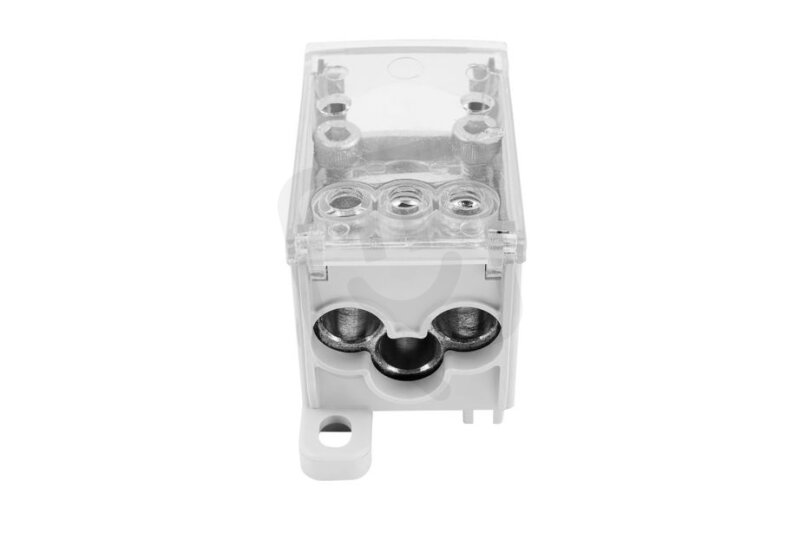

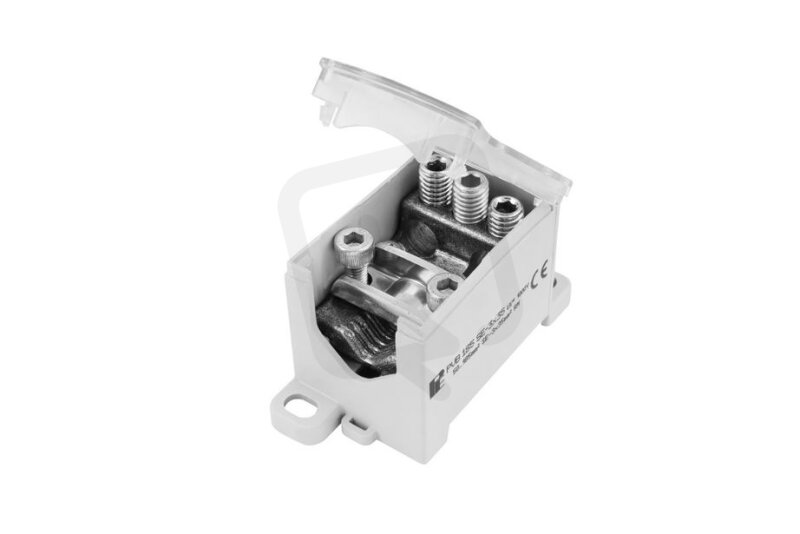

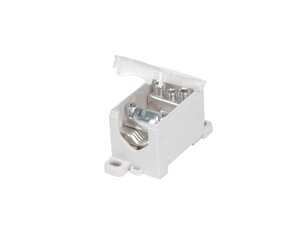

Blok pro rozdělení fází PVB 250-3 1pól. AL/CU 250A 690V šedý na DIN 1003952
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 50 ks
Původně:
865,78 Kč
Cena po registraci:
773,02 Kč/ks
Po registraci bez DPH:
638,86 Kč
Vaše cena s DPH:
805,17 Kč/ks
Vaše cena bez DPH:
665,43 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELSOKR0684730
- Kód dodavatele:
- 1003952
- EAN:
- 4025221406130
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Druh připojení:
- šroubové
- Hloubka:
- 74 mm
- Nominální proud:
- 250 A
- Počet pólů:
- 1
- Počet vstupů:
- 1
- Počet výstupů:
- 3
- Průřez vodiče, vstup:
- 25-185 mm2
- Průřez vodiče, vstup AWG:
- 0-4 mm2
- Průřez vodiče, výstup:
- 2,5-35 mm2
- Průřez vodiče, výstup AWG:
- 2-14 mm2
- Šířka:
- 36 mm
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 44 mm
- Způsob montáže:
- DIN lišta
Blok pro rozdělení fází PVB 250-3 1pól. AL/CU 250A 690V šedý na DIN 1003952
Blok pro rozdělení fází PVB 250-3 1pól. AL/CU má EAN 4025221406130.
Je určený pro nominální proud 250 A při 690 V, s šroubovým připojením, montáží na DIN lištu a rozměry 36 × 74 × 44 mm.
Disponuje 1 vstupem a 3 výstupy, podporuje pevná jádra a lankové vodiče (vstupní průřezy 25–185 mm², výstupní 2,5–35 mm², AWG vstup 0–4, AWG výstup 2–14), jemné vodiče nejsou podporovány.
Proč si vybrat tento blok pro rozdělení fází?
- Určen pro rozdělení fází s 1 pólem.
- Podporuje jmenovitý proud až 250 A.
- Přizpůsoben pro provoz při jmenovitém napětí 690 V.
- Kompatibilní s vodiči AL/CU a navržen pro spolehlivé mechanické upevnění hliníkových i měděných vodičů.
- Umožňuje rychlou montáž na DIN lištu pro jednoduchou instalaci v rozvaděči.
- Dodáván v šedém provedení pro nenápadné sladění s běžnými rozvaděči.
Interní název produktu
3952EL rozd.blok fází PVB 250-3 DIN250A
Podrobný popis produktu
Blok pro rozdělení fází PVB 250-3, 1pól., AL/CU, 250A, 690V, šedý, na DIN
Blok pro rozdělení fází PVB 250-3, 1pólový, pro AL/CU vodiče, jmenovitý proud 250A, jmenovité napětí 690V, barva šedá, montáž na DIN lištu / PANEL, krytí IP20, vstup 1x185mm2, výstup 6x35mm2.

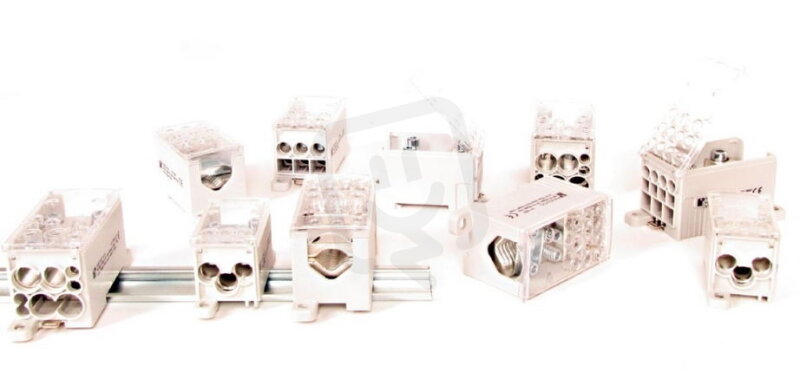

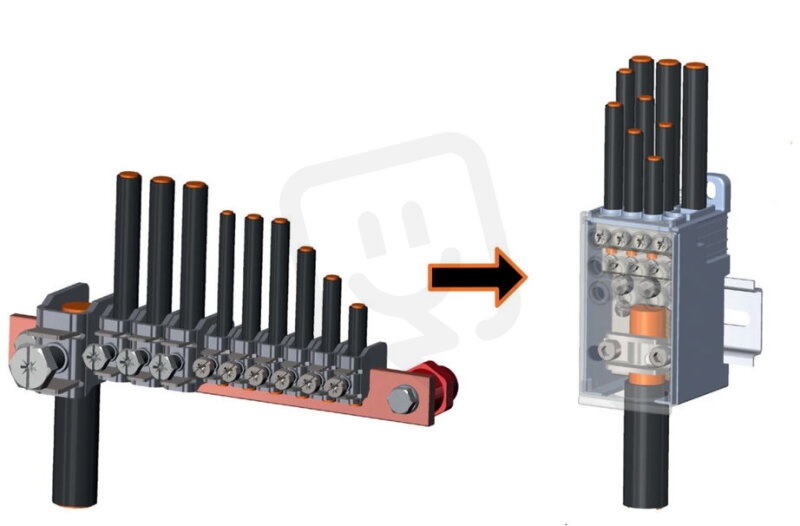

Bloky pro rozdělení fází (rozváděčové bloky) PVB slouží pro rozdělení přívodního kabelu/vodiče/sběrnice o velkém průřezu na několik menších průřezů. Přívod může být jak kulatý, tak plochý typ vodiče. Bloky značně šetří místo v rozváděčích oproti klasickým třmenovým svorkám. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm (s možností dodatečného upevnění šroubem). Vyráběny jsou až do proudové zatížitelnosti 500 A. Povrchově upravená svorka je vhodná jak pro hliníkové, tak pro měděné vodiče. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti: montáž na nosnou lištu úspora místa uvnitř rozváděče dostatek připojovacích míst jmenovité napětí 690 V AC (Ui = 1000 V)
Blok pro rozdělení fází PVB 250-3, 1pólový, pro AL/CU vodiče, jmenovitý proud 250A, jmenovité napětí 690V, barva šedá, montáž na DIN lištu / PANEL, krytí IP20, vstup 1x185mm2, výstup 6x35mm2.
Bloky pro rozdělení fází (rozváděčové bloky) PVB slouží pro rozdělení přívodního kabelu/vodiče/sběrnice o velkém průřezu na několik menších průřezů. Přívod může být jak kulatý, tak plochý typ vodiče. Bloky značně šetří místo v rozváděčích oproti klasickým třmenovým svorkám. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm (s možností dodatečného upevnění šroubem). Vyráběny jsou až do proudové zatížitelnosti 500 A. Povrchově upravená svorka je vhodná jak pro hliníkové, tak pro měděné vodiče. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
