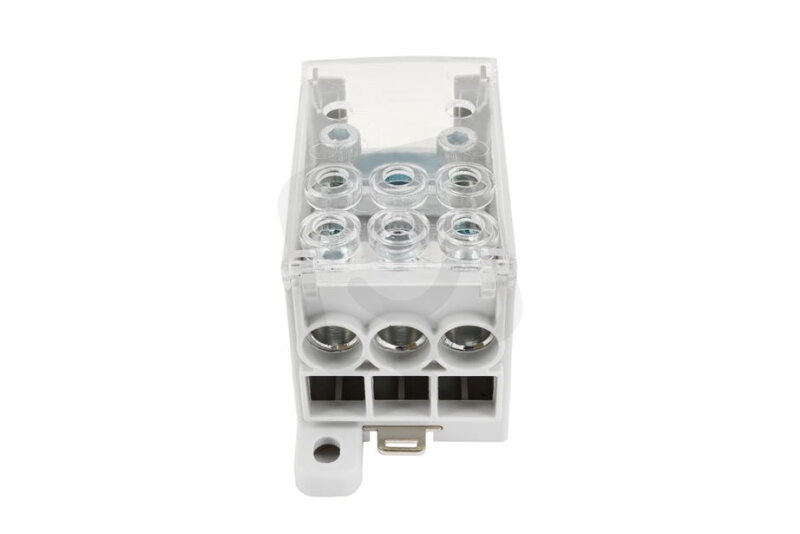

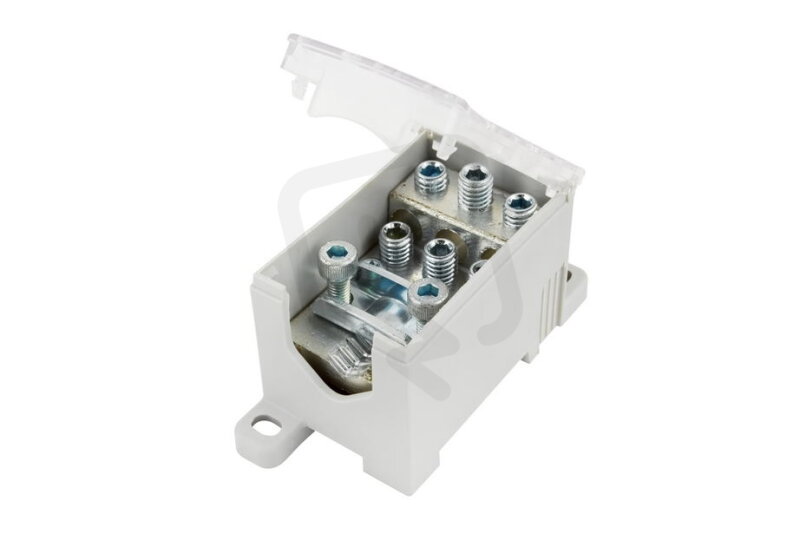

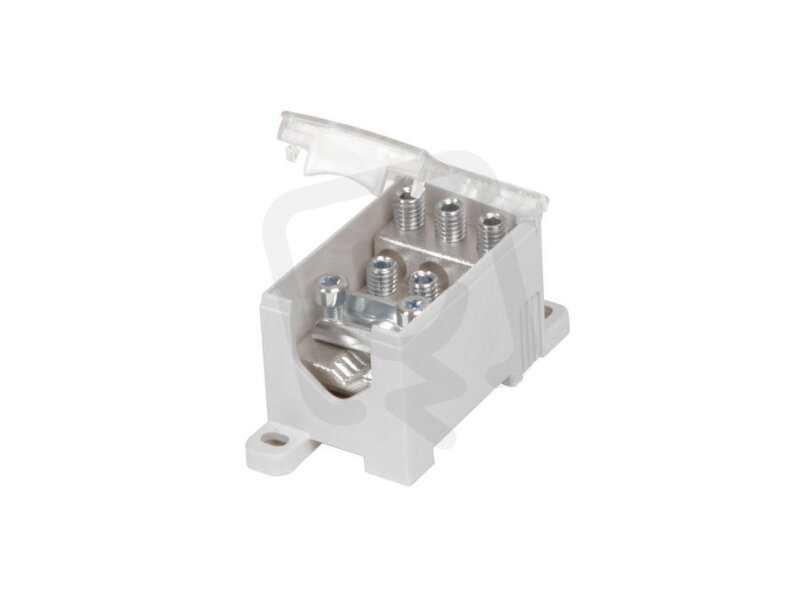

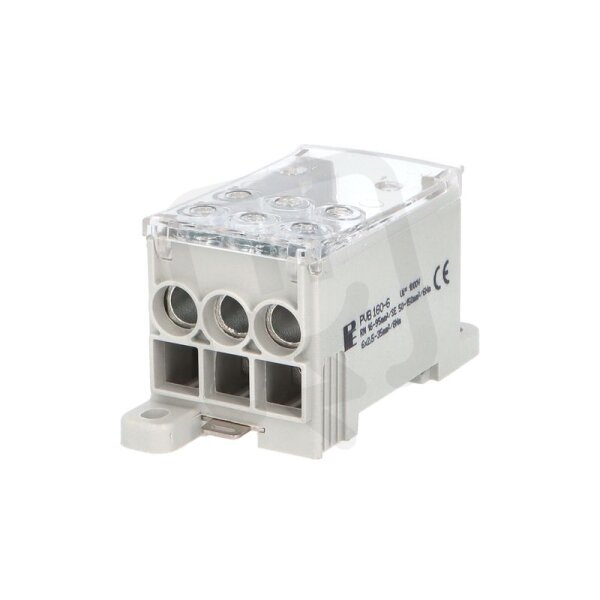

Blok pro rozdělení fází PVB 160-6 1pól. AL/CU 160A 690V šedý na DIN 1003951
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 120 ks
Původně:
861,80 Kč
Cena po registraci:
769,46 Kč/ks
Po registraci bez DPH:
635,92 Kč
Vaše cena s DPH:
801,47 Kč/ks
Vaše cena bez DPH:
662,37 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELSOKR0684729
- Kód dodavatele:
- 1003951
- EAN:
- 4025221406161
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 88 mm
- Nominální proud:
- 160 A
- Počet pólů:
- 1
- Počet vstupů:
- 1
- Počet výstupů:
- 6
- Průřez vodiče, vstup:
- 16-95 mm2
- Průřez vodiče, vstup AWG:
- 0-6 mm2
- Průřez vodiče, výstup:
- 2,5-35 mm2
- Průřez vodiče, výstup AWG:
- 2-14 mm2
- Šířka:
- 40 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 47 mm
- Způsob montáže:
- Na DIN lištu/šroubem
Blok pro rozdělení fází PVB 160-6 1pól. AL/CU 160A 690V šedý na DIN 1003951
Blok pro rozdělení fází PVB 160-6 1pól. (EAN 4025221406161) s nominálním proudem 160 A a jmenovitým napětím 690 V, určený pro montáž na DIN lištu nebo šroubem, rozměry 47 × 40 × 88 mm.
Jednopólový modul se 1 vstupem a 6 výstupy, se šroubovým připojením, vhodný pro pevná jádra a lankové vodiče s průřezy vstup 16–95 mm² (AWG 0–6) a výstupy 2,5–35 mm² (AWG 2–14).
Blok disponuje bezpečným kontaktem a není vhodný pro jemné ani extra jemné lanka bez koncovky.
Proč si vybrat tento blok pro rozdělení fází?
- Model PVB 160-6, navržený pro přehledné rozdělení fází.
- S 1 pólem pro jednoduché a přehledné zapojení jednotlivých obvodů.
- Umožňuje připojení AL/CU vodičů díky pevným svorkám přizpůsobeným pro oba materiály.
- Jmenovitý proud 160 A vhodný pro silové rozvody.
- Určený pro provozní napětí 690 V.
- Pro montáž na DIN lištu, v provedení šedá (katalogové číslo 1003951).
Interní název produktu
3951EL rozd.blok fází PVB 160-6 DIN160A
Podrobný popis produktu
PVB
Blok pro rozdělení fází PVB 160-6, 1pól., AL/CU, 160A, 690V, šedý, na DIN
Blok pro rozdělení fází PVB 160-6, 1pólový, pro AL/CU vodiče, jmenovitý proud 160A, jmenovité napětí 690V, barva šedá, montáž na DIN lištu / PANEL, krytí IP20, vstup 1x95mm2, výstup 6x35mm2.

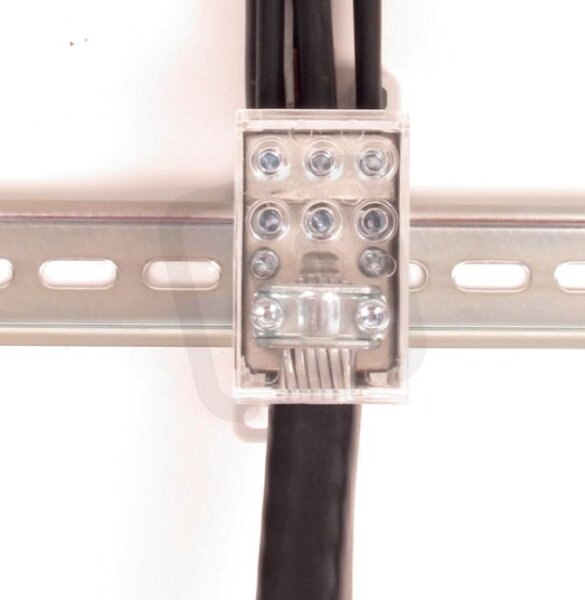

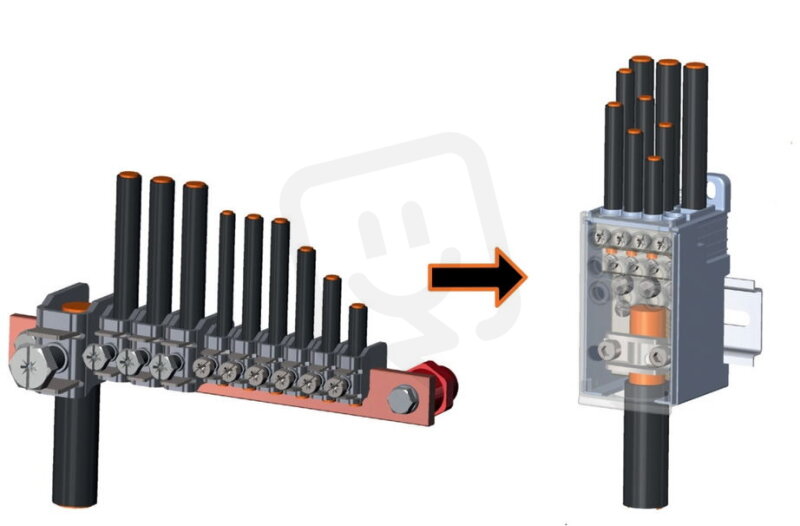

Bloky pro rozdělení fází (rozváděčové bloky) PVB slouží pro rozdělení přívodního kabelu/vodiče/sběrnice o velkém průřezu na několik menších průřezů. Přívod může být jak kulatý, tak plochý typ vodiče. Bloky značně šetří místo v rozváděčích oproti klasickým třmenovým svorkám. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm (s možností dodatečného upevnění šroubem). Vyráběny jsou až do proudové zatížitelnosti 500 A. Povrchově upravená svorka je vhodná jak pro hliníkové, tak pro měděné vodiče. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:montáž na nosnou lištuúspora místa uvnitř rozváděčedostatek připojovacích místjmenovité napětí 690 V AC (Ui = 1000 V)
Blok pro rozdělení fází PVB 160-6, 1pól., AL/CU, 160A, 690V, šedý, na DIN
Blok pro rozdělení fází PVB 160-6, 1pólový, pro AL/CU vodiče, jmenovitý proud 160A, jmenovité napětí 690V, barva šedá, montáž na DIN lištu / PANEL, krytí IP20, vstup 1x95mm2, výstup 6x35mm2.
Bloky pro rozdělení fází (rozváděčové bloky) PVB slouží pro rozdělení přívodního kabelu/vodiče/sběrnice o velkém průřezu na několik menších průřezů. Přívod může být jak kulatý, tak plochý typ vodiče. Bloky značně šetří místo v rozváděčích oproti klasickým třmenovým svorkám. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm (s možností dodatečného upevnění šroubem). Vyráběny jsou až do proudové zatížitelnosti 500 A. Povrchově upravená svorka je vhodná jak pro hliníkové, tak pro měděné vodiče. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
