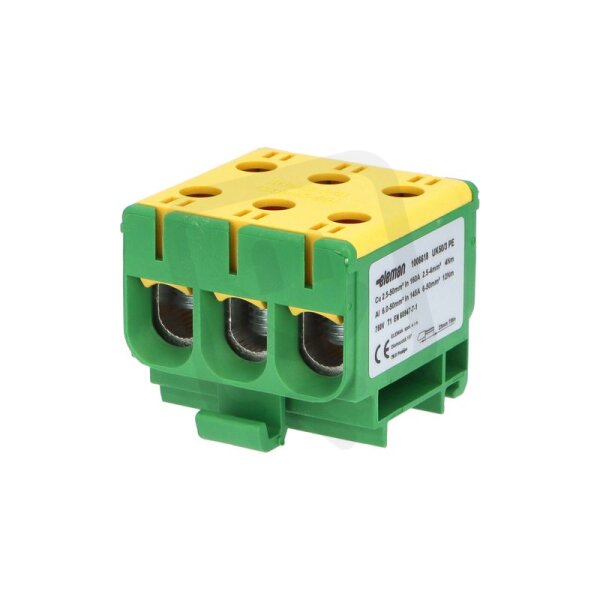

Svorka univerzální UK 50/3 PE 160A 1pól. AL/CU krytá zel.-žl. na DIN 1006618
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELSOOS0610655
- Kód dodavatele:
- 1006618
- EAN:
- 8592847003693
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 48 mm
- Nominální proud:
- 160 A
- Počet pólů:
- 1
- Počet vstupů:
- 6
- Průřez vodiče, vstup:
- 2,5-50 mm2
- Průřez vodiče, vstup AWG:
- 1-14 mm2
- Šířka:
- 49 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 43 mm
- Způsob montáže:
- DIN lišta
Svorka univerzální UK 50/3 PE 160A 1pól. AL/CU krytá zel.-žl. na DIN 1006618
Svorka univerzální UK 50/3 PE 160A 1pól. AL/CU krytá zel.-žl. na DIN 1006618 (EAN: 8592847003693) je určena pro montáž na DIN lištu a nabízí 1 pól s nominálním proudem 160 A.

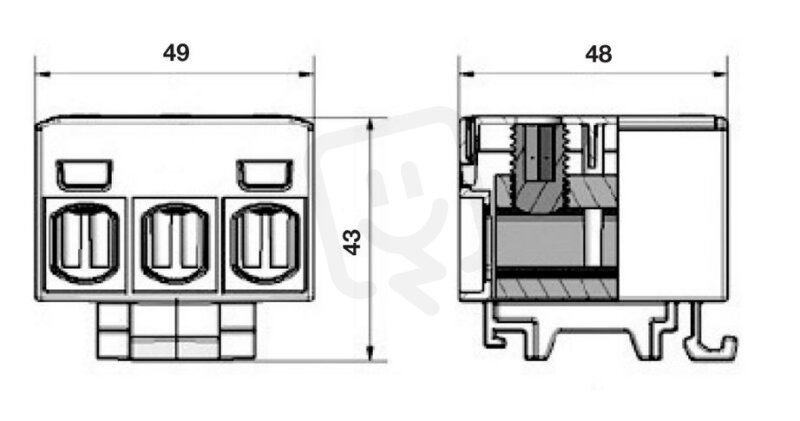

Má 6 vstupů se šroubovým připojením, podporuje pevná jádra a lankové vodiče v rozsahu 2,5–50 mm² (AWG 1–14), disponuje bezpečným kontaktem a rozměry 49×43×48 mm (šířka × výška × hloubka).
Proč si vybrat tuto svorku?
- Univerzální provedení UK 50/3 PE pro připojení ochranného vodiče.
- Jmenovitý proud 160 A, vhodný pro běžné instalační aplikace.
- Materiál: kompatibilní s Al/Cu (hliník i měď), zajišťuje pevné mechanické spojení vodičů.
- Počet pólů: 1 (jednopólové provedení).
- Variantou je krytá verze s barevným označením zeleno‑žlutým pro snadnou identifikaci ochranného vodiče.
- Montáž: určená pro lištu dle DIN 1006618.
Interní název produktu
UK 50/3 PE Svorka univerzální
Podrobný popis produktu
Svorka univerzální UK 50/3 PE, 160A, 1pól., AL/CU, krytá, zel.-žl., na DIN /2090306
Univerzální připojovací svorka UK 50/3 PE - zelená.

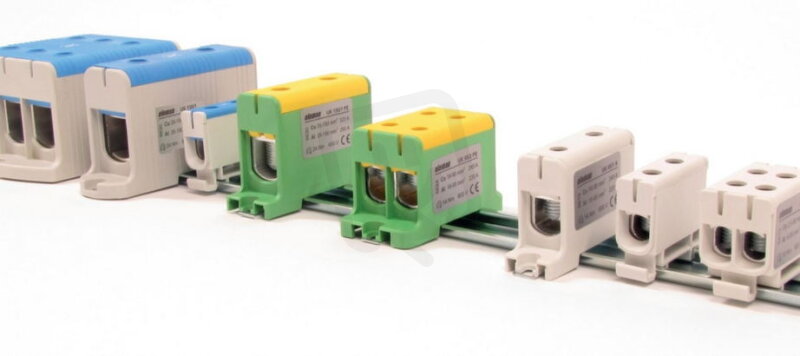

Standardní řada univerzálních svorek s širokou nabídkou připojitelnosti vodičů (1,5 - 240 mm2). Umožňuje připojení jak hliníkových tak měděných vodičů a to až do 240 mm2. Jedná se o 1-pólové svorky v plastovém pouzdře (vyjma sestavy UK 50/3x1, ta je 3-pólová a typy UK 35/3x1 A+N/PE, UK 50/3x1 A+N/PE ty jsou 5-pólové). Umísťují se na nosnou lištu 35 mm (DIN lišta). Výborné izolační vlastnosti zajišťuje pouzdro vyrobené z polyamidu (PA). Cenově dostupné řešení pro nejrůznější aplikace. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
- široký rozsah připojitelnosti vodičů (od 1,5 mm2 až do 240 mm2)
- jmenovité napětí až 1000 V AC/DC
- montáž na nosnou lištu
- připojení měděných i hliníkových vodičů
- univerzální cenově dostupné řešení
