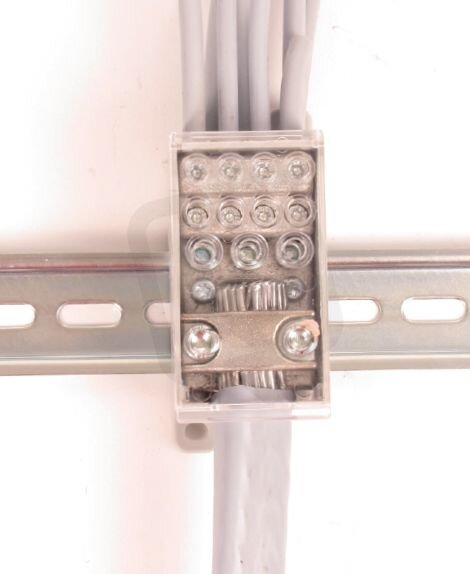

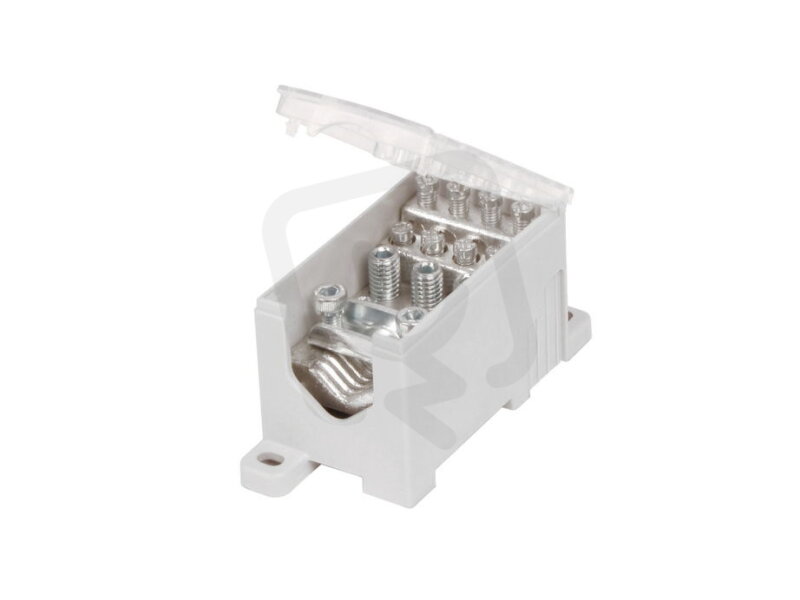

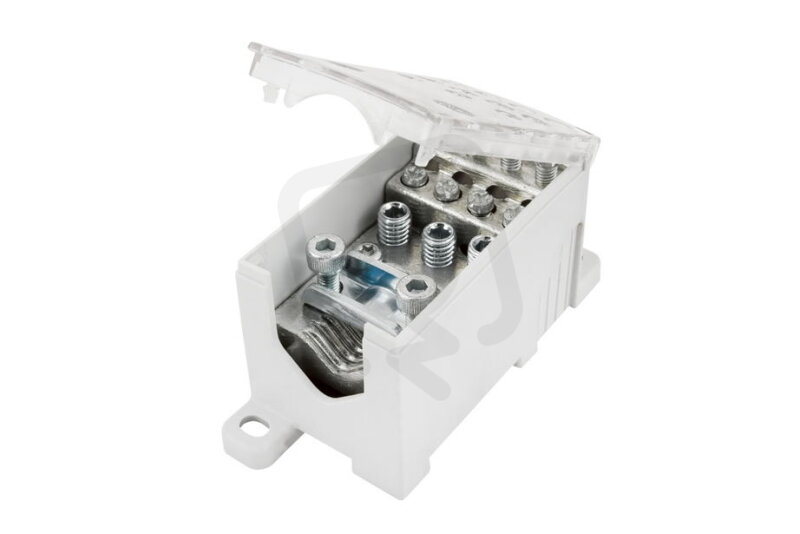

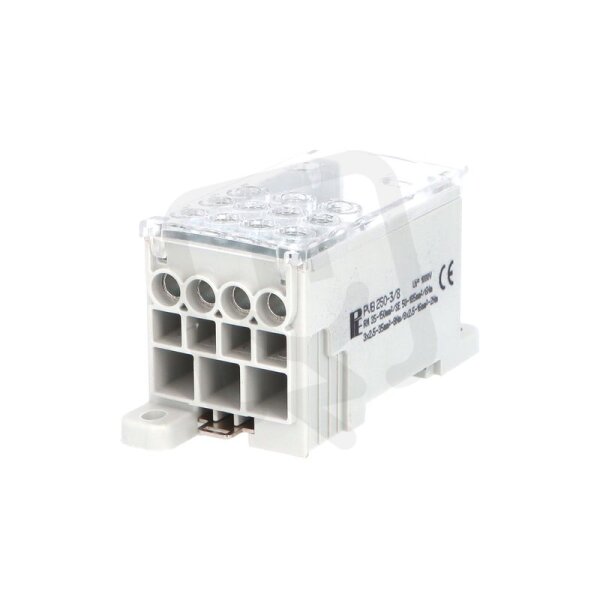

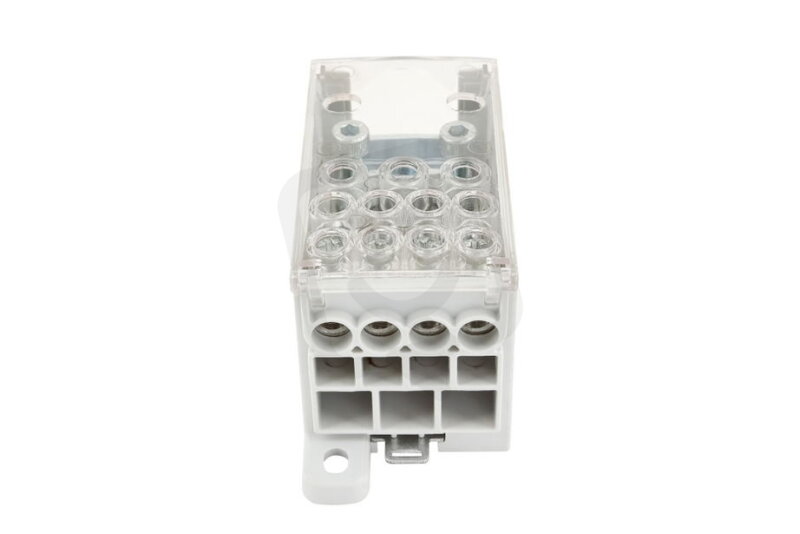

Blok pro rozdělení fází PVB 250-3/8 1pól. AL/CU 250A 690V šedý na DIN 1004011
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 50 ks
Původně:
1 183,48 Kč
Cena po registraci:
1 056,68 Kč/ks
Po registraci bez DPH:
873,29 Kč
Vaše cena s DPH:
1 100,63 Kč/ks
Vaše cena bez DPH:
909,61 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELPROS0584773
- Kód dodavatele:
- 1004011
- EAN:
- 4025221406147
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 100 mm
- Nominální proud:
- 250 A
- Počet pólů:
- 1
- Počet vstupů:
- 1
- Počet výstupů:
- 11
- Průřez vodiče, vstup:
- 35-120 mm2
- Průřez vodiče, vstup AWG:
- 0-2 mm2
- Průřez vodiče, výstup:
- 2,5-35 mm2
- Průřez vodiče, výstup AWG:
- 2-14 mm2
- Šířka:
- 42 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 50 mm
- Způsob montáže:
- DIN lišta
Blok pro rozdělení fází PVB 250-3/8 1pól. AL/CU 250A 690V šedý na DIN 1004011
Blok pro rozdělení fází PVB 250-3/8 (EAN: 4025221406147) je 1pólový svorkový blok AL/CU pro montáž na DIN lištu s nominálním proudem 250 A a jmenovitým napětím 690 V.
Má šroubové připojení, 1 vstup a 11 výstupů s rozsahem průřezů vstup 35–120 mm2 (AWG 0–2) a výstup 2,5–35 mm2 (AWG 2–14).
Je vhodný pro pevná jádra a lankové vodiče, není určen pro jemné nebo extra jemné lanko bez koncovky, disponuje bezpečným kontaktem a rozměry 50×42×100 mm (V׊×H).
Proč si vybrat tento blok pro rozdělení fází?
- Určen pro rozdělení jedné fáze, tedy 1 pól, což je vhodné pro jednoduchá rozvodná řešení.
- Dimenzován pro průběžné zatížení 250 A, umožňující spolehlivé vedení vyšších proudů.
- Konstruován pro provozní napětí 690 V, vhodné pro průmyslové aplikace a rozvody vyššího napětí.
- Kompatibilní s vodiči AL/CU (hliník i měď), se svorkami navrženými pro pevné mechanické upevnění a správné utažení vodičů.
- Snadná montáž na DIN lištu, která zjednodušuje instalaci do standardních rozváděčů.
- Praktické šedé provedení s typovým označením 1004011 pro snadnou identifikaci produktu.
Interní název produktu
PVB 250-3/8 (PVB 250-1/11)Bloky pro rozd
Podrobný popis produktu
PVB
Blok pro rozdělení fází PVB 250-3/8, 1pól., AL/CU, 250A, 690V, šedý, na DIN
Blok pro rozdělení fází PVB 250-3/8, 1pólový, pro AL/CU vodiče, jmenovitý proud 250A, jmenovité napětí 690V, barva šedá, montáž na DIN lištu / PANEL, krytí IP20, vstup 1x120mm2, výstup 3x35mm2, 8x16mm2.

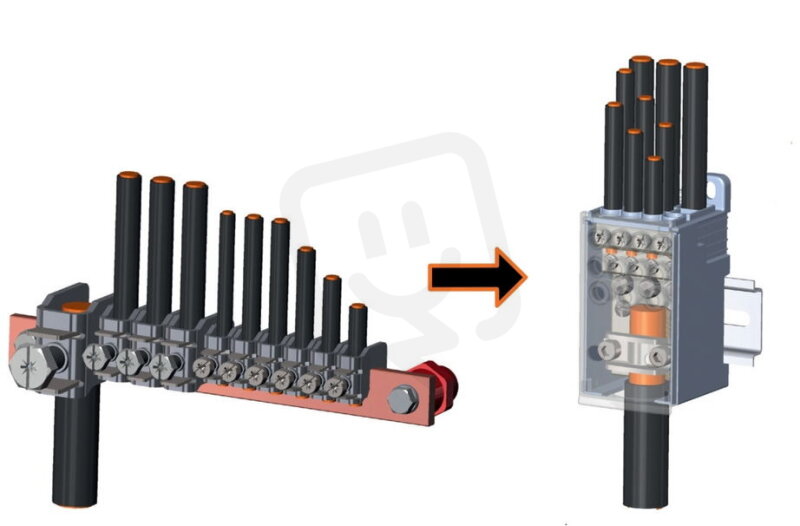

Bloky pro rozdělení fází (rozváděčové bloky) PVB slouží pro rozdělení přívodního kabelu/vodiče/sběrnice o velkém průřezu na několik menších průřezů. Přívod může být jak kulatý, tak plochý typ vodiče. Bloky značně šetří místo v rozváděčích oproti klasickým třmenovým svorkám. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm (s možností dodatečného upevnění šroubem). Vyráběny jsou až do proudové zatížitelnosti 500 A. Povrchově upravená svorka je vhodná jak pro hliníkové, tak pro měděné vodiče. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:montáž na nosnou lištuúspora místa uvnitř rozváděčedostatek připojovacích místjmenovité napětí 690 V AC (Ui = 1000 V)
Blok pro rozdělení fází PVB 250-3/8, 1pól., AL/CU, 250A, 690V, šedý, na DIN
Blok pro rozdělení fází PVB 250-3/8, 1pólový, pro AL/CU vodiče, jmenovitý proud 250A, jmenovité napětí 690V, barva šedá, montáž na DIN lištu / PANEL, krytí IP20, vstup 1x120mm2, výstup 3x35mm2, 8x16mm2.
Bloky pro rozdělení fází (rozváděčové bloky) PVB slouží pro rozdělení přívodního kabelu/vodiče/sběrnice o velkém průřezu na několik menších průřezů. Přívod může být jak kulatý, tak plochý typ vodiče. Bloky značně šetří místo v rozváděčích oproti klasickým třmenovým svorkám. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm (s možností dodatečného upevnění šroubem). Vyráběny jsou až do proudové zatížitelnosti 500 A. Povrchově upravená svorka je vhodná jak pro hliníkové, tak pro měděné vodiče. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
