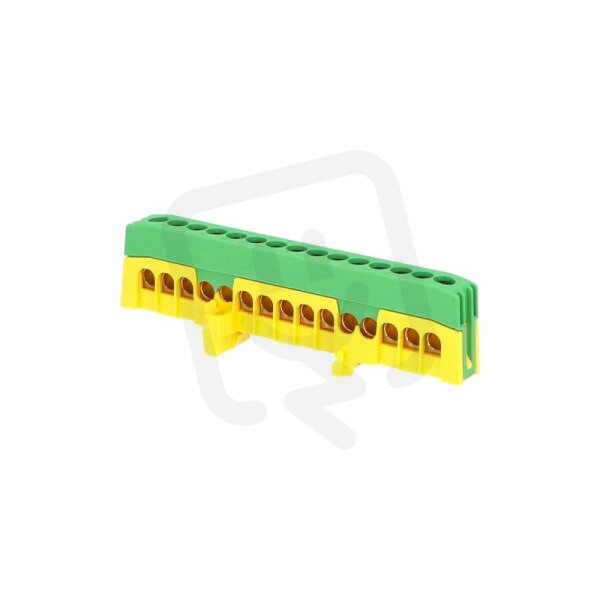

Můstek PE 15-F2 (svorkov. 15x16mm2) krytý IP20 zeleno-žlutý 63A na DIN 1001320
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 200 ks
Původně:
119,81 Kč
Cena po registraci:
106,98 Kč/ks
Po registraci bez DPH:
88,41 Kč
Vaše cena s DPH:
111,43 Kč/ks
Vaše cena bez DPH:
92,09 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELPROS0708503
- Kód dodavatele:
- 1001320
- EAN:
- 4025221083164
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 12 mm
- Nominální proud:
- 63 A
- Počet pólů:
- 1
- Počet vstupů:
- 15
- Průřez vodiče, vstup:
- 1,5-16 mm2
- Průřez vodiče, vstup AWG:
- 6-16 mm2
- Šířka:
- 110 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 27 mm
- Způsob montáže:
- DIN lišta
Můstek PE 15-F2 (svorkov. 15x16mm2) krytý IP20 zeleno-žlutý 63A na DIN 1001320
Můstek PE 15-F2 (svorkov. 15x16mm2) je krytý svorkový můstek s krytím IP20 v zeleno-žlutém provedení, určený pro montáž na DIN lištu (EAN: 4025221083164).
Nabízí 1 pól, 15 vstupů, nominální proud 63 A a šroubové připojení pro vodiče 1,5–16 mm2 (AWG 6–16), je vhodný pro pevná jádra a lankové vodiče, má rozměry šířka 110 mm, výška 27 mm, hloubka 12 mm a disponuje bezpečným kontaktem.
Proč si vybrat tento můstek?
- Slouží pro propojení ochranného vodiče jako PE můstek.
- Kompatibilní se svorkami pro vodiče do 16 mm² (označení 15×16 mm²).
- Maximální proudové zatížení je 63 A.
- Je opatřen krytem s krytím IP20, který zajišťuje základní ochranu před dotykem.
- Určen pro snadnou montáž na DIN lištu.
- V provedení má 1 pól, vhodné pro jednoduchá propojení PE.
Interní název produktu
1320 PE 15-F2 můstek ZŽ IP20 63A DIN
Podrobný popis produktu
PE15
Můstek PE 15-F2 (svorkovnice 15x16mm2), krytý IP20, zeleno-žlutý, 63A, na DIN /2020273
Můstek PE 15-F2 (svorkovnice 15x16mm2), krytý IP20, zeleno-žlutý, 63A, na DIN, rozměr 110x12x27mm.
Rozbočovací svorky - můstky na nosnou lištu jsou hojně používány v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme spojit více vodičů na jeden potenciál. Používá se např. jako nulový můstek “N” nebo jako můstek pro ochranný vodič “PE”. Můstky se vyrábí jako nekryté (IP00) nebo kryté (IP20), v barevných variantách šedá, černá, modrá a zelená a zeleno-žlutá. Počet připojovacích míst je od 7 až do 15 o max. průřezu 16 mm2. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu). Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Můstek PE 15-F2 (svorkovnice 15x16mm2), krytý IP20, zeleno-žlutý, 63A, na DIN /2020273
Můstek PE 15-F2 (svorkovnice 15x16mm2), krytý IP20, zeleno-žlutý, 63A, na DIN, rozměr 110x12x27mm.
Rozbočovací svorky - můstky na nosnou lištu jsou hojně používány v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme spojit více vodičů na jeden potenciál. Používá se např. jako nulový můstek “N” nebo jako můstek pro ochranný vodič “PE”. Můstky se vyrábí jako nekryté (IP00) nebo kryté (IP20), v barevných variantách šedá, černá, modrá a zelená a zeleno-žlutá. Počet připojovacích míst je od 7 až do 15 o max. průřezu 16 mm2. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu). Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
