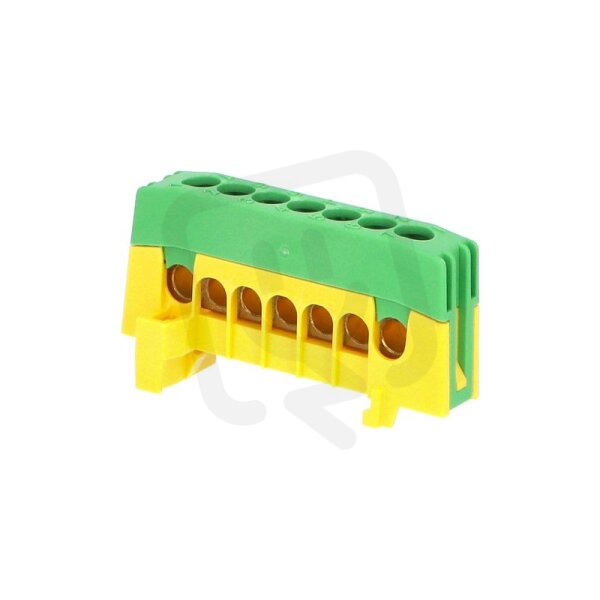

Můstek PE 7-F2 (svorkovnice 7x16mm2) krytý IP20 zeleno-žlutý 63A na DIN 1001300
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem více než 150 ks
Původně:
54,97 Kč
Cena po registraci:
49,08 Kč/ks
Po registraci bez DPH:
40,56 Kč
Vaše cena s DPH:
51,12 Kč/ks
Vaše cena bez DPH:
42,25 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELPROS0708501
- Kód dodavatele:
- 1001300
- EAN:
- 4025221082235
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Bezpečný kontakt:
- ano
- Druh připojení:
- šroubové
- Hloubka:
- 12 mm
- Nominální proud:
- 63 A
- Počet pólů:
- 1
- Počet vstupů:
- 7
- Průřez vodiče, vstup:
- 1,5-16 mm2
- Průřez vodiče, vstup AWG:
- 6-16 mm2
- Šířka:
- 60 mm
- Vhodné pro extra jemné lanka bez koncovky:
- ne
- Vhodné pro extra jemné lanka:
- ne
- Vhodné pro jemné lanka bez koncovky:
- ne
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 27 mm
- Způsob montáže:
- DIN lišta
Můstek PE 7-F2 (svorkovnice 7x16mm2) krytý IP20 zeleno-žlutý 63A na DIN 1001300
Můstek PE 7-F2 (krytý IP20, zeleno-žlutý) určený pro montáž na DIN lištu, EAN 4025221082235.
Jednopolová svorkovnice má 7 vstupů, nominální proud 63 A, šířku 60 mm, hloubku 12 mm a výšku 27 mm, s šroubovým připojením a podporou průřezů 1,5–16 mm2 (AWG 6–16).
Je vhodná pro pevná jádra a lankové vodiče, nepodporuje jemné nebo extra jemné lanko bez koncovky a disponuje bezpečným kontaktem.
Proč si vybrat tento můstek PE?
- Určený pro ochranné uzemnění jako můstek PE, pro přehledné a bezpečné propojení.
- Umožňuje připojit až 7 vodičů o průřezu 16 mm², což usnadňuje rozdělení uzemnění mezi více větví.
- Poskytuje krytí IP20, které zabraňuje přístupu k živým částem v rozvaděči.
- Jmenovité zatížení 63 A, vhodné pro běžné instalační proudy.
- Vyznačen v zeleno-žlutém provedení pro jasnou identifikaci ochranného vodiče.
- Má 1 pól, určený pro propojení zemnicích vodičů mezi obvody.
Interní název produktu
1300 PE 7-F2 můstek ZŽ IP20 63A DIN
Podrobný popis produktu
PE7
Můstek PE 7-F2 (svorkovnice 7x16mm2), krytý IP20, zeleno-žlutý, 63A, na DIN /2020267
Můstek PE 7-F2 (svorkovnice 7x16mm2), krytý IP20, zeleno-žlutý, 63A, na DIN, rozměr 60x12x27mm.
Rozbočovací svorky - můstky na nosnou lištu jsou hojně používány v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme spojit více vodičů na jeden potenciál. Používá se např. jako nulový můstek “N” nebo jako můstek pro ochranný vodič “PE”. Můstky se vyrábí jako nekryté (IP00) nebo kryté (IP20), v barevných variantách šedá, černá, modrá a zelená a zeleno-žlutá. Počet připojovacích míst je od 7 až do 15 o max. průřezu 16 mm2. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu). Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Můstek PE 7-F2 (svorkovnice 7x16mm2), krytý IP20, zeleno-žlutý, 63A, na DIN /2020267
Můstek PE 7-F2 (svorkovnice 7x16mm2), krytý IP20, zeleno-žlutý, 63A, na DIN, rozměr 60x12x27mm.
Rozbočovací svorky - můstky na nosnou lištu jsou hojně používány v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme spojit více vodičů na jeden potenciál. Používá se např. jako nulový můstek “N” nebo jako můstek pro ochranný vodič “PE”. Můstky se vyrábí jako nekryté (IP00) nebo kryté (IP20), v barevných variantách šedá, černá, modrá a zelená a zeleno-žlutá. Počet připojovacích míst je od 7 až do 15 o max. průřezu 16 mm2. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu). Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
