Svorka PCB LM 5.08/11/135 3.5SN OR BX WEIDMÜLLER 9994620000

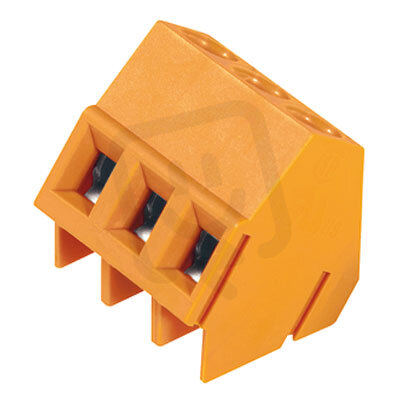

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
83,89 Kč
Cena po registraci:
74,90 Kč/ks
Po registraci bez DPH:
61,90 Kč
Vaše cena s DPH:
78,02 Kč/ks
Vaše cena bez DPH:
64,48 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0182906
- Kód dodavatele:
- 9994620000
- EAN:
- 4032248362318
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5,08 mm
- Počet elektrických připojení:
- 11
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 19 mm
Svorka PCB LM 5.08/11/135 3.5SN OR BX WEIDMÜLLER 9994620000
Svorka PCB LM 5.08/11/135 3.5SN OR (EAN 4032248362318) je modulární pájecí svorka s roztečí připojení 5,08 mm a 11 elektrickými připojeními pro jmenovitý proud 17,5 A a jmenovité napětí 320 V.
Umožňuje připojení pevného vodiče 0,2–2,5 mm², laněného vodiče 0,25–1,5 mm² a lanka bez koncovky 0,2–2,5 mm², má délku pinu 3,5 mm, barvu tělesa oranžová a izolaci z polyamidu (PA) s třídou hořlavosti UL94 V0 při provozní teplotě -50–120 °C.
Svorka je určena pro upevnění pájením, poskytuje při připojení krytí IP20, spadá do kategorie přepětí II a má výšku 19 mm.
Proč si vybrat tuto svorku?
- Typ a určení: svorka pro montáž na PCB (LM 5.08/11/135) vhodná pro zapojení do plošných spojů.
- Jmenovitý proud: 17,5 A — vhodné pro aplikace s daným proudovým zatížením.
- Kompatibilita vodičů: pevný vodič 0,2–2,5 mm² — umožňuje připojení běžných průřezů vodičů.
- Rozteč pólů: 5,08 mm (LM 5.08) — standardní stoupání pro přehledné uspořádání na PCB.
- Výrobce a označení: WEIDMÜLLER 9994620000 — snadná identifikace v katalogu.
Interní název produktu
LM5.08/11/135 3.5OR
Podrobný popis produktu
LM 5.08/11/135 3.5SN OR BX
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 11, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 1
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 11, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 1
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
