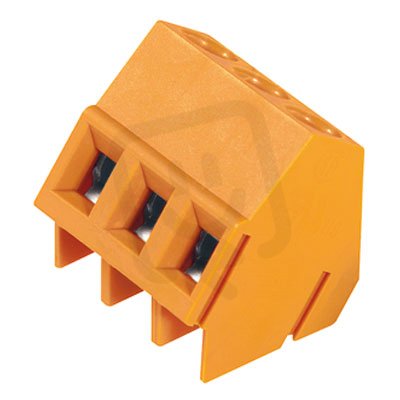

Svorka PCB LM 5.08/04/135 3.5SN OR BX WEIDMÜLLER 9994550000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
30,61 Kč
Cena po registraci:
27,33 Kč/ks
Po registraci bez DPH:
22,59 Kč
Vaše cena s DPH:
28,47 Kč/ks
Vaše cena bez DPH:
23,53 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0182899
- Kód dodavatele:
- 9994550000
- EAN:
- 4032248362240
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 320 V
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 5,08 mm
- Počet elektrických připojení:
- 4
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 19 mm
Svorka PCB LM 5.08/04/135 3.5SN OR BX WEIDMÜLLER 9994550000
Svorka PCB LM 5.08/04/135 3.5SN OR BX WEIDMÜLLER (EAN 4032248362240) je čtyřpólová DPS svorka určená pro pájení s roztečí připojení 5,08 mm a délkou pinu 3,5 mm.
Podporuje jmenovitý proud 17,5 A a jmenovité napětí 320 V, s připojitelným průřezem pevného vodiče 0,2–2,5 mm², lanka bez koncovky 0,2–2,5 mm² a laněného vodiče 0,25–1,5 mm², přičemž krytí v připojeném stavu je IP20.
Těleso z polyamidu (PA) v oranžové barvě má třídu hořlavosti UL94 V0, pracovní teplotu -50–120 °C a je zařazena do kategorie přepětí II.
Proč si vybrat tuto svorku?
- Má jmenovitý proud 17,5 A, vhodný pro běžné proudové zatížení v elektronických obvodech.
- Umožňuje připojení pevného vodiče o průřezu 0,2–2,5 mm², což pokryje většinu drobných instalací na PCB.
- Je určena pro montáž na desku plošných spojů (PCB), tedy pro přímé osazení do návrhu DPS.
- Dodává ji WEIDMÜLLER (kód 9994550000), díky čemuž je snadná identifikace v katalogu a objednávce.
- V označení "LM 5.08/04" je rozteč 5,08 mm a 4 pozice, vhodná pro standardní řadové uspořádání kontaktů.
Interní název produktu
LM5.08/4/135 3.5OR
Podrobný popis produktu
LM 5.08/04/135 3.5SN OR BX
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 4, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 13
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 17.5 A, Rozteč v mm: 5.08, 2.5 mm², Počet pólů: 4, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 13
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
