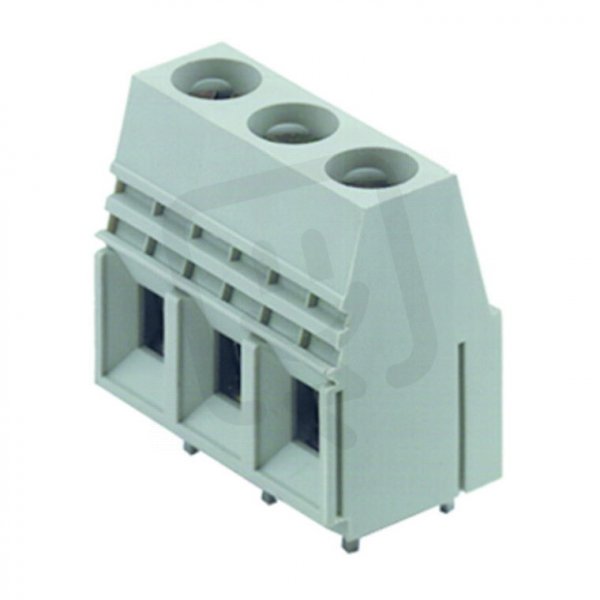

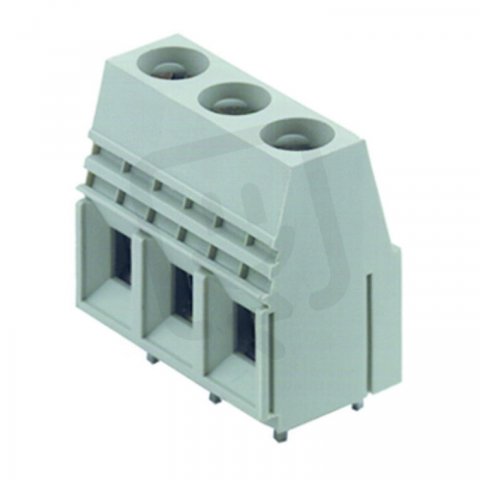

Svorka PCB LU 10.16/06/90 4.5SN GY BX WEIDMÜLLER 9956410000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
482,08 Kč
Cena po registraci:
430,42 Kč/ks
Po registraci bez DPH:
355,72 Kč
Vaše cena s DPH:
448,33 Kč/ks
Vaše cena bez DPH:
370,52 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0003044
- Kód dodavatele:
- 9956410000
- EAN:
- 4032248347339
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- šedá
- Délka pinu:
- 4,5 mm
- Jmenovité napětí:
- 690 V
- Jmenovitý proud In:
- 76 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 10,16 mm
- Počet elektrických připojení:
- 6
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 2,5-10 mm2
- Pro průřez lanka bez koncovky:
- 0,5-16 mm2
- Pro průřez pevného vodiče:
- 0,5-16 mm2
- Průřez vícežilového připojení:
- 6-16 mm2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- jiné
- Typ páskování:
- jiné
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 33 mm
Svorka PCB LU 10.16/06/90 4.5SN GY BX WEIDMÜLLER 9956410000
Svorka PCB LU 10.16/06/90 4.5SN GY BX od Weidmüller (EAN: 4032248347339) umožňuje připojení 6 vodičů, má jmenovitý proud 76 A a jmenovité napětí 690 V.
Je určena pro pájení na DPS, má modulární rozteč 10,16 mm, délku pinu 4,5 mm, izolaci z polyamidu (PA), barvu tělesa šedá, pracovní teplotu -50–120 °C a třídu hořlavosti UL94 V0; podporované průřezy: pevný vodič 0,5–16 mm2, vícežilový 6–16 mm2, laněný 2,5–10 mm2 a lanko bez koncovky 0,5–16 mm2.
Proč si vybrat tuto svorku?
- Jmenovitý proud svorky je 76 A, což ji předurčuje pro použití v obvodech s vyšší zátěží.
- Pro připojení pevného vodiče je určen průřez 0,5–16 mm², takže pokryje široké spektrum běžných vodičů.
- Pro vícežilová připojení je určen průřez 6–16 mm², umožňující pohodlné zapojení více vodičů najednou.
- Svorka je navržena pro montáž na DPS (PCB), což usnadňuje integraci do desek plošných spojů.
Interní název produktu
LU 10.16/6/90 4.5 GR
Podrobný popis produktu
LU 10.16/06/90 4.5SN GY BX
Svorka PCB, 690 V, 76 A, Rozteč v mm: 10.16, 16 mm², Počet pólů: 6, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 690 V, 76 A, Rozteč v mm: 10.16, 16 mm², Počet pólů: 6, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
