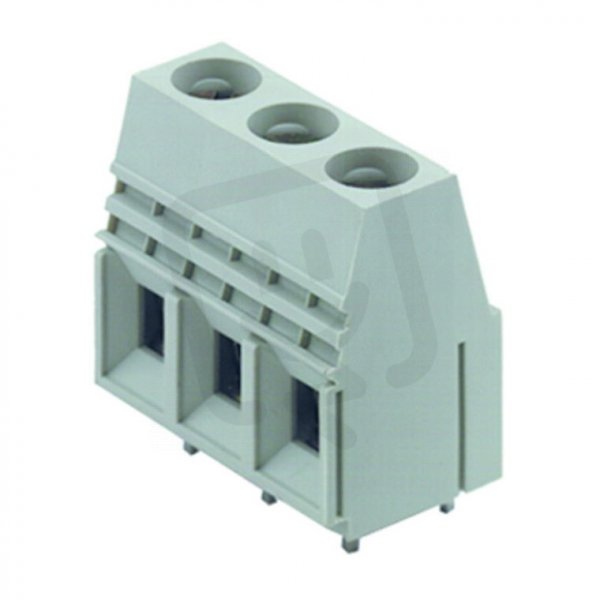

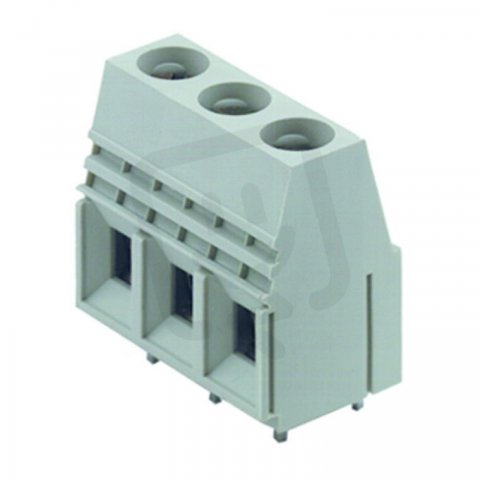

Svorka PCB LU 10.16/04/90 4.5SN GY BX WEIDMÜLLER 9956390000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
321,39 Kč
Cena po registraci:
286,95 Kč/ks
Po registraci bez DPH:
237,15 Kč
Vaše cena s DPH:
298,89 Kč/ks
Vaše cena bez DPH:
247,02 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0003042
- Kód dodavatele:
- 9956390000
- EAN:
- 4032248345601
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- šedá
- Délka pinu:
- 4,5 mm
- Jmenovité napětí:
- 690 V
- Jmenovitý proud In:
- 76 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 10,16 mm
- Počet elektrických připojení:
- 4
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 2,5-10 mm2
- Pro průřez lanka bez koncovky:
- 0,5-16 mm2
- Pro průřez pevného vodiče:
- 0,5-16 mm2
- Průřez vícežilového připojení:
- 6-16 mm2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- jiné
- Typ páskování:
- jiné
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 33 mm
Svorka PCB LU 10.16/04/90 4.5SN GY BX WEIDMÜLLER 9956390000
Svorka PCB LU 10.16/04/90 4.5SN GY WEIDMÜLLER 9956390000 (EAN 4032248345601) je určena pro připojení vodičů s jmenovitým proudem 76 A a jmenovitým napětím 690 V, podporuje pevné vodiče 0,5–16 mm², vícežilová připojení 6–16 mm² a lanko bez koncovky 0,5–16 mm² (s koncovkou 2,5–10 mm²).
Má 4 elektrická připojení, modulární rozteč 10,16 mm, délku pinu 4,5 mm a výšku 33 mm, těleso ze šedého polyamidu (PA) s třídou hořlavosti UL94 V0 a provozní teplotou -50–120 °C, určené pro pájení.
Proč si vybrat tuto svorku?
- Určena pro montáž na plošném spoji jako svorka PCB.
- Podporuje jmenovitý proud 76 A.
- Pro pevné vodiče umožňuje připojení v rozsahu průřezů 0,5–16 mm².
- Umožňuje připojení vícežilových vodičů v rozsahu průřezů 6–16 mm².
- Výrobce je Weidmüller.
Interní název produktu
LU 10.16/4/90 4.5 GR
Podrobný popis produktu
LU 10.16/04/90 4.5SN GY BX
Svorka PCB, 690 V, 76 A, Rozteč v mm: 10.16, 16 mm², Počet pólů: 4, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 690 V, 76 A, Rozteč v mm: 10.16, 16 mm², Počet pólů: 4, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°,
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
