Svorka PCB LLP 6.35/03/90 5.0 BK WEIDMÜLLER 9509700000

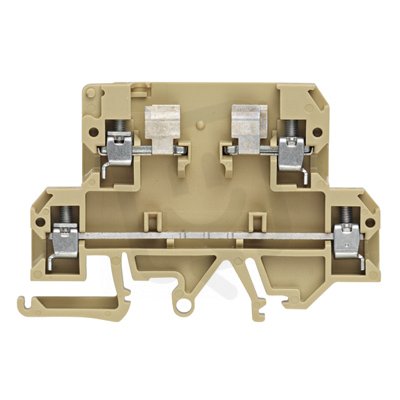

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
57,18 Kč
Cena po registraci:
51,06 Kč/ks
Po registraci bez DPH:
42,20 Kč
Vaše cena s DPH:
53,18 Kč/ks
Vaše cena bez DPH:
43,95 Kč/ks
ks
Zadávejte násobky 100 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0182370
- Kód dodavatele:
- 9509700000
- EAN:
- 4008190556303
- Standardní balení:
- 100 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 5 mm
- Jmenovité napětí:
- 320 V
- Jmenovitý proud In:
- 20 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 6,35 mm
- Počet elektrických připojení:
- 3
- Pracovní teplota:
- -50-50 °C
- Připojitelný průřez laněného vodiče:
- 0,5-4 mm2
- Pro průřez lanka bez koncovky:
- 0,22-4 mm2
- Pro průřez pevného vodiče:
- 0,18-6 mm2
- Průřez vícežilového připojení:
- 0,22-0,22 mm2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 5 mm
Svorka PCB LLP 6.35/03/90 5.0 BK WEIDMÜLLER 9509700000
Svorka PCB LLP 6.35/03/90 5.0 BK WEIDMÜLLER (EAN: 4008190556303) je třípólová svorka pro DPS určená k pájení s modulární roztečí 6,35 mm a délkou pinu 5 mm.
Má jmenovitý proud 20 A, jmenovité napětí 320 V, připojitelné průřezy: pevný vodič 0,18–6 mm², laněný vodič 0,5–4 mm², lanko bez koncovky 0,22–4 mm²; dále IP20, polyamid (PA) izolaci, třídu hořlavosti UL94 V0 a provozní teplotu -50 až 50 °C.
Proč si vybrat tuto svorku?
- Určená pro jmenovitý proud 20 A, vhodná pro běžné proudové požadavky při zapojování na PCB.
- Umožňuje připojení pevných vodičů s průřezem 0,18–6 mm², což zajišťuje variabilitu při volbě vodiče.
- Pro vícežilová připojení je určen průřez 0,22 mm², vhodný pro tenčí mnohožilové vodiče.
- Navržena pro montáž na plošný spoj (PCB) s roztečí 5,0 mm.
- Nese typové a výrobní označení WEIDMÜLLER 9509700000 (LLP 6.35/03/90 5.0 BK).
Interní název produktu
LLP6/35/3/90 5.0 BLK
Podrobný popis produktu
LLP 6.35/03/90 5.0 BK
Svorka PCB, 320 V, 25 A, Rozteč v mm: 6.35, 6 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°, B
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 320 V, 25 A, Rozteč v mm: 6.35, 6 mm², Počet pólů: 3, Připojení s upínacím třmenem, Připojení pájením přetavením průchozím otvorem, 90°, B
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
