Svorka PCB LSF-SMT 7.62/06/135 3.5SN BK TU WEIDMÜLLER 1886220000

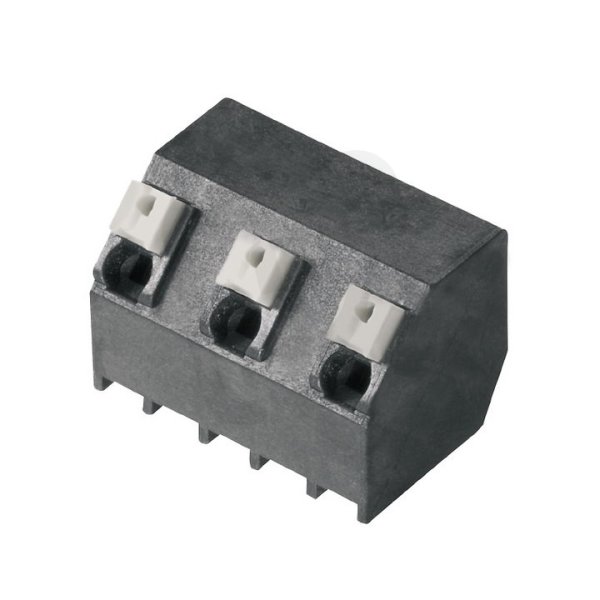

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
54,44 Kč
Cena po registraci:
48,61 Kč/ks
Po registraci bez DPH:
40,17 Kč
Vaše cena s DPH:
50,63 Kč/ks
Vaše cena bez DPH:
41,84 Kč/ks
ks
Zadávejte násobky 13 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0009206
- Kód dodavatele:
- 1886220000
- EAN:
- 4032248491186
- Standardní balení:
- 13 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 630 V
- Jmenovité rázové napětí:
- 6 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Modulární rozteč připojení:
- 7,62 mm
- Počet elektrických připojení:
- 6
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- Připojení THR
- Typ připojení vodiče:
- konektorové připoj.
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 16,4 mm
Svorka PCB LSF-SMT 7.62/06/135 3.5SN BK TU WEIDMÜLLER 1886220000
Svorka PCB LSF-SMT 7.62/06/135 3.5SN BK WEIDMÜLLER 1886220000 (EAN 4032248491186) je plošný spojový konektor s jmenovitým proudem 17,5 A a jmenovitým napětím 630 V, určený pro připojení pevného vodiče 0,2–1,5 mm² a laněného 0,25–1,5 mm², s jmenovitým rázovým napětím 6 kV, kategorií přepětí II a stupněm znečištění 2.
Modulární rozteč 7,62 mm, délka pinu 3,5 mm a výška 16,4 mm charakterizují šestipólovou svorku (6 elektrických připojení) pro montáž na DPS THR pájením, s konektorovým připojením, tělem v barvě černá z polymeru z tekutých krystalů, třídou hořlavosti UL94 V0 a provozní teplotou -50 až 120 °C při připojeném krytí IP20.
Proč si vybrat tuto svorku?
- Vhodná pro přímou montáž na tištěné spoje: montáž na PCB.
- Určená pro jmenovitý proud 17,5 A.
- Pro průřez pevného vodiče 0,2–1,5 mm2.
- Rozteč svorky 7,62 mm.
- Barva označení černá (BK).
- Výrobce a objednací číslo: Weidmüller – 1886220000.
Interní název produktu
LSF-SMT7.62/6/135 3.5
Podrobný popis produktu
LSF-SMT 7.62/06/135 3.5SN BK TU
Svorka PCB, 630 V, 17.5 A, Rozteč v mm: 7.62, 1.5 mm², Počet pólů: 6, Připojení PUSH IN s akčním členem, Připojení pájením přetavením průchozím otvore
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 630 V, 17.5 A, Rozteč v mm: 7.62, 1.5 mm², Počet pólů: 6, Připojení PUSH IN s akčním členem, Připojení pájením přetavením průchozím otvore
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
