Svorka PCB LSF-SMT 7.62/05/135 3.5SN BK TU WEIDMÜLLER 1886210000

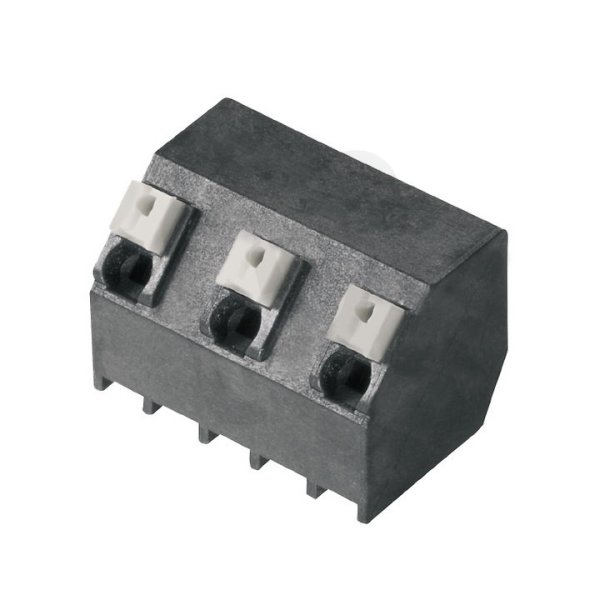

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
45,41 Kč
Cena po registraci:
40,55 Kč/ks
Po registraci bez DPH:
33,51 Kč
Vaše cena s DPH:
42,23 Kč/ks
Vaše cena bez DPH:
34,90 Kč/ks
ks
Zadávejte násobky 15 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0009205
- Kód dodavatele:
- 1886210000
- EAN:
- 4032248491179
- Standardní balení:
- 15 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 630 V
- Jmenovité rázové napětí:
- 6 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polymer z tek.kryst.
- Modulární rozteč připojení:
- 7,62 mm
- Počet elektrických připojení:
- 5
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 0,25-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ krytí (IP), připojené:
- IP20
- Typ páskování:
- jiné
- Typ připojení PCB:
- Připojení THR
- Typ připojení vodiče:
- konektorové připoj.
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Výška:
- 16,4 mm
Svorka PCB LSF-SMT 7.62/05/135 3.5SN BK TU WEIDMÜLLER 1886210000
Svorka PCB LSF-SMT 7.62/05/135 3.5SN BK TU WEIDMÜLLER (EAN: 4032248491179) je určena pro montáž na desku plošných spojů a nabízí 5 elektrických připojení, jmenovitý proud 17,5 A a jmenovité napětí 630 V při modulární rozteči 7,62 mm.
Umožňuje připojení pevného vodiče 0,2–1,5 mm2, laněného vodiče 0,25–1,5 mm2 i lanka bez koncovky 0,2–1,5 mm2; typ připojení vodiče konektorové připojení, typ připojení PCB THR, délka pinu 3,5 mm a typ upevnění pájení.
Těleso z polymeru z tekutých krystalů (UL94 V0) v černé barvě, krytí IP20, kategorie přepětí II, stupeň znečištění 2, jmenovité rázové napětí 6 kV a provozní teplota -50–120 °C.
Proč si vybrat tuto svorku?
- Určena pro montáž na plošné spoje jako LSF‑SMT.
- Má jmenovitý proud 17,5 A, vhodný pro středně zatížené obvody.
- Vhodná pro pevné vodiče s průřezem 0,2–1,5 mm².
- Rozteč pinů 7,62 mm, kompatibilní s běžnými PCB layouty.
- Dodává se v provedení černá (BK).
- Výrobce: WEIDMÜLLER (kód produktu 1886210000).
Interní název produktu
LSF-SMT7.62/5/135 3.5
Podrobný popis produktu
LSF-SMT 7.62/05/135 3.5SN BK TU
Svorka PCB, 630 V, 17.5 A, Rozteč v mm: 7.62, 1.5 mm², Počet pólů: 5, Připojení PUSH IN s akčním členem, Připojení pájením přetavením průchozím otvore
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka PCB, 630 V, 17.5 A, Rozteč v mm: 7.62, 1.5 mm², Počet pólů: 5, Připojení PUSH IN s akčním členem, Připojení pájením přetavením průchozím otvore
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
