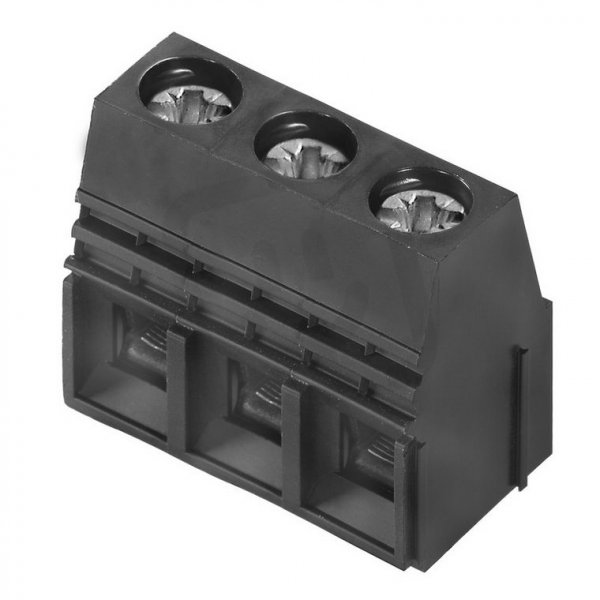

Svorka PCB LU 10.16/03/90 4.5SN GY BX SO WEIDMÜLLER 1854290000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
250,07 Kč
Cena po registraci:
223,28 Kč/ks
Po registraci bez DPH:
184,53 Kč
Vaše cena s DPH:
232,56 Kč/ks
Vaše cena bez DPH:
192,20 Kč/ks
ks
Zadávejte násobky 20 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0178578
- Kód dodavatele:
- 1854290000
- EAN:
- 4032248392070
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 4,5 mm
- Jmenovité napětí:
- 690 V
- Jmenovité rázové napětí:
- 6 kV
- Jmenovitý proud In:
- 76 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- polyamid (PA)
- Modulární rozteč připojení:
- 10,16 mm
- Počet elektrických připojení:
- 3
- Pracovní teplota:
- -50-120 °C
- Připojitelný průřez laněného vodiče:
- 2,5-10 mm2
- Pro průřez lanka bez koncovky:
- 0,5-16 mm2
- Pro průřez pevného vodiče:
- 0,5-16 mm2
- Průřez vícežilového připojení:
- 6-16 mm2
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ připojení PCB:
- pájecí připojení
- Typ připojení vodiče:
- šroubové připojení
- Typ upevnění:
- pájení
- Výška:
- 33 mm
Svorka PCB LU 10.16/03/90 4.5SN GY BX SO WEIDMÜLLER 1854290000
Svorka PCB LU 10.16/03/90 4.5SN GY BX SO WEIDMÜLLER 1854290000 (EAN: 4032248392070) je šroubová svorka určená pro pájení na DPS s jmenovitým proudem 76 A a jmenovitým napětím 690 V.
Umožňuje připojení pevného vodiče 0,5–16 mm², vícežilového 6–16 mm², laněného 2,5–10 mm² a lanka bez koncovky 0,5–16 mm², má 3 elektrická připojení, modulární rozteč 10,16 mm a délku pinu 4,5 mm; typ připojení vodiče je šroubové a typ připojení PCB je pájecí.
Těleso je z materiálu izolace polyamid (PA) v černé barvě, třída hořlavosti UL94 V0, pracovní teplota -50 až 120 °C, jmenovité rázové napětí 6 kV a stupeň znečištění 2.
Proč si vybrat tuto svorku PCB?
- Svorka určená k montáži na tištěnou spojovací desku (PCB), typové označení LU 10.16.
- Podporuje jmenovitý proud 76 A, vhodná pro středně zatížené obvody.
- Umožňuje připojení pevného vodiče o průřezu 0,5–16 mm².
- Umožňuje připojení vícežilového vodiče o průřezu 6–16 mm².
- Dodáváno pod značkou Weidmüller.
Interní název produktu
LU 10.16/3/90 2STI/4.5 SO
Podrobný popis produktu
LU 10.16/03/90 4.5SN GY BX SO
Svorka DPS, 10.16 mm
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
Svorka DPS, 10.16 mm
Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.
