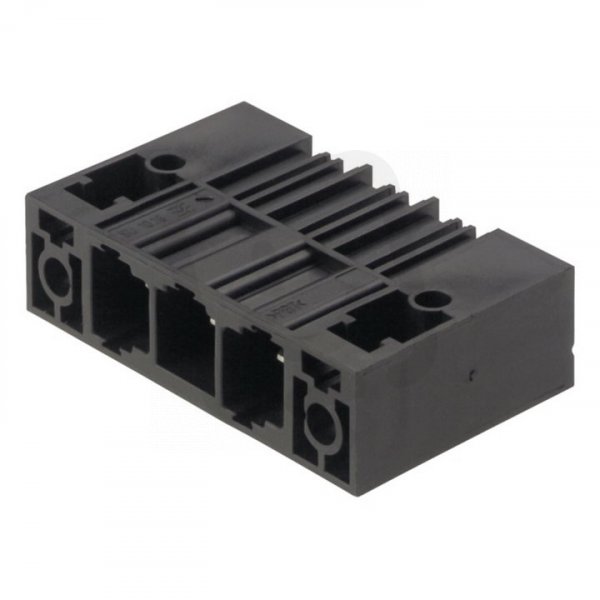

Zásuvný konektor DPS SU 10.16HP/06/90SF 3.5AG BK BX WEIDMÜLLER 1851080000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
333,96 Kč
Cena po registraci:
298,18 Kč/ks
Po registraci bez DPH:
246,43 Kč
Vaše cena s DPH:
310,58 Kč/ks
Vaše cena bez DPH:
256,68 Kč/ks
ks
Zadávejte násobky 18 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0008599
- Kód dodavatele:
- 1851080000
- EAN:
- 4032248382040
- Standardní balení:
- 18 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 1000 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 70,6 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- stříbro
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 10,16 mm
- Modulární rozteč připojení:
- 10,16 mm
- Počet pólů:
- 6
- Pracovní teplota:
- -50-120 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SU 10.16HP/06/90SF 3.5AG BK BX WEIDMÜLLER 1851080000
Zásuvný konektor DPS SU 10.16HP/06/90SF 3.5AG BK BX WEIDMÜLLER, EAN 4032248382040, je pevný konektor se 6 póly, jmenovitým proudem 70,6 A a jmenovitým napětím 1000 V.
Má THR připojení vhodné i pro flexibilní PCB, kolíkové kontakty se stříbrným povrchem a izolaci z termoplastu (UL94 V0), modulární rozteč 10,16 mm a délku pinu 3,5 mm.
Upevňuje se pájením, spadá do kategorie přepětí II s jmenovitým rázovým napětím 8 kV, má stupeň znečištění 2 a pracovní teplotu -50 až 120 °C.
Proč si vybrat tento zásuvný konektor?
- Produkt je označen jako SU 10.16HP/06/90SF 3.5AG BK BX WEIDMÜLLER 1851080000, což usnadňuje jeho identifikaci v dokumentaci a objednávkách.
- Má 6 pólů, které umožňují připojení odpovídajícího počtu vodičů pro víceokruhové zapojení.
- Jmenovitý proud činí 70,6 A, vhodný pro aplikace s vyšším proudovým zatížením.
- Používá THR připojení, tedy technologii kompatibilní s pájením reflow/through-hole reflow, což usnadňuje integraci do výrobních procesů.
Interní název produktu
SU10.16/06/90SF 3.5AGSW
Podrobný popis produktu
SU 10.16HP/06/90SF 3.5AG BK BX
Konektor, 10.16 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 10.16 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
