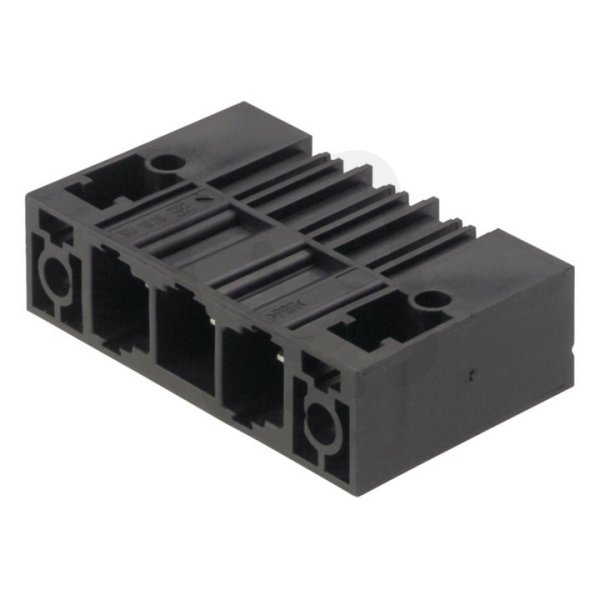

Zásuvný konektor DPS SU 10.16HP/05/90SF 3.5AG BK BX WEIDMÜLLER 1851070000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
281,62 Kč
Cena po registraci:
251,44 Kč/ks
Po registraci bez DPH:
207,80 Kč
Vaše cena s DPH:
261,90 Kč/ks
Vaše cena bez DPH:
216,45 Kč/ks
ks
Zadávejte násobky 24 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0008598
- Kód dodavatele:
- 1851070000
- EAN:
- 4032248382033
- Standardní balení:
- 24 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 1000 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 70,6 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- stříbro
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 10,16 mm
- Modulární rozteč připojení:
- 10,16 mm
- Počet pólů:
- 5
- Pracovní teplota:
- -50-120 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 0°/180° (horizontal)
Zásuvný konektor DPS SU 10.16HP/05/90SF 3.5AG BK BX WEIDMÜLLER 1851070000
Zásuvný konektor DPS SU 10.16HP/05/90SF 3.5AG BK (WEIDMÜLLER, EAN: 4032248382033) je pevný konektor s 5 póly a jmenovitým proudem 70,6 A určený pro připojení THR na DPS.
Má jmenovité napětí 1000 V, modulární rozteč 10,16 mm, délku pinu 3,5 mm a kontakty s povrchovou úpravou stříbro, těleso z termoplastu v černé barvě a pracovní teplotou -50–120 °C.
Konektor se upevňuje pájením, typ kontaktu je kolík, třída hořlavosti UL94 V0, jmenovité rázové napětí 8 kV a kategorie přepětí II.
Proč zvolit tento zásuvný konektor?
- Určen pro montáž na desku plošných spojů (DPS) — zásuvný konektor DPS.
- Nabízí 5 pólů pro vícepólová elektrická propojení.
- Podporuje proud až 70,6 A, vhodný pro aplikace s vyššími proudovými nároky.
- Elektrické připojení je řešeno jako připojení THR, kompatibilní s běžnými technologiemi osazování a pájení.
Interní název produktu
SU10.16/05/90SF 3.5AGSW
Podrobný popis produktu
SU 10.16HP/05/90SF 3.5AG BK BX
Konektor, 10.16 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 10.16 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
