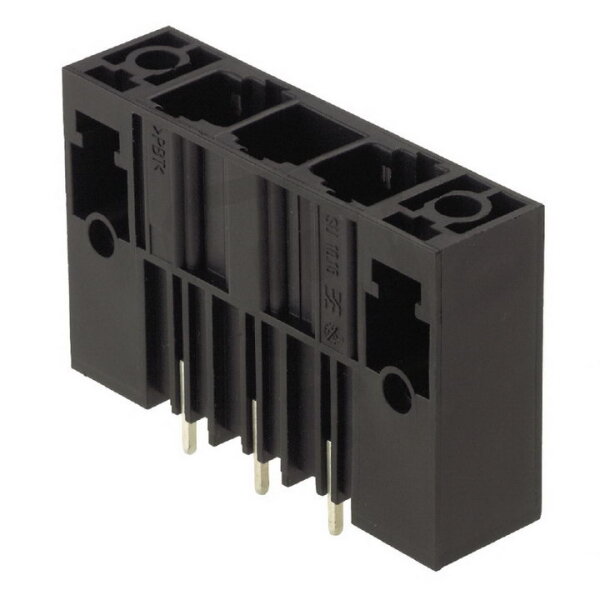

Zásuvný konektor DPS SU 10.16HP/06/180SF 3.5AG BK BX WEIDMÜLLER 1850920000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
333,96 Kč
Cena po registraci:
298,18 Kč/ks
Po registraci bez DPH:
246,43 Kč
Vaše cena s DPH:
310,58 Kč/ks
Vaše cena bez DPH:
256,68 Kč/ks
ks
Zadávejte násobky 18 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0178530
- Kód dodavatele:
- 1850920000
- EAN:
- 4032248381845
- Standardní balení:
- 18 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Délka pinu:
- 3,5 mm
- Jmenovité napětí:
- 1000 V
- Jmenovité rázové napětí:
- 8 kV
- Jmenovitý proud In:
- 70,6 A
- Kategorie přepětí..:
- II
- Materiál izolace tělesa:
- termoplast
- Materiál povrchu kontaktu:
- stříbro
- Model konektoru:
- Pevný konektor
- Modulární rozteč kontaktů:
- 10,16 mm
- Modulární rozteč připojení:
- 10,16 mm
- Počet pólů:
- 6
- Pracovní teplota:
- -50-120 °C
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- Připojení THR
- Typ kontaktu:
- kolík
- Typ páskování:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Typ upevnění DPS:
- jiné
- Typ upevnění:
- pájení
- Úhel PCB/kontakt:
- 90° svisle nahoru
Zásuvný konektor DPS SU 10.16HP/06/180SF 3.5AG BK BX WEIDMÜLLER 1850920000
Zásuvný konektor DPS SU 10.16HP/06/180SF 3.5AG BK (WEIDMÜLLER, EAN 4032248381845) je pevný konektor pro montáž na DPS s 6 póly a modulární roztečí 10,16 mm.
Nese jmenovitý proud 70,6 A a jmenovité napětí 1000 V, má stříbrný povrch kontaktu, typ kontaktu kolík a délku pinu 3,5 mm při úhlu kontaktu 90° svisle nahoru.
Je určený pro pájení s elektrickým připojením THR a možností flexibilního připojení k PCB, má izolaci z termoplastu (UL94 V0), kategorii přepětí II a pracovní teplotu -50–120 °C.
Proč si vybrat tento zásuvný konektor?
- Je určen pro montáž na DPS (desky plošných spojů), což usnadňuje integraci do tištěných spojů.
- Má 6 pólů, které umožňují připojení více obvodů v kompaktním uspořádání.
- S jmenovitým proudem 70,6 A zvládne vyšší proudové zatížení běžných aplikací.
- Využívá typ připojení THR, který umožňuje průchozí pájení a kompatibilitu s reflow procesy.
Interní název produktu
SU10.16/06/180SF3.5AGSW
Podrobný popis produktu
SU 10.16HP/06/180SF 3.5AG BK BX
Konektor, 10.16 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor, 10.16 mm
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
