Zásuvný konektor DPS SLS 5.08/24/180TB RF15 SN OR BX WEIDMÜLLER 1846120000

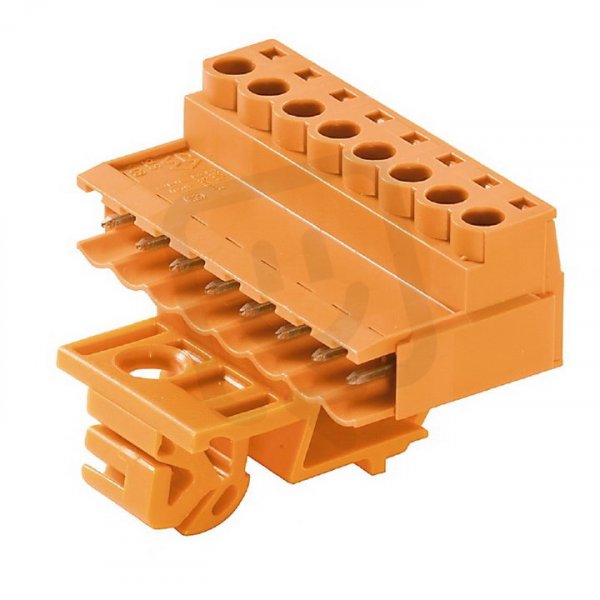

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
648,67 Kč
Cena po registraci:
579,17 Kč/ks
Po registraci bez DPH:
478,65 Kč
Vaše cena s DPH:
603,26 Kč/ks
Vaše cena bez DPH:
498,56 Kč/ks
ks
Zadávejte násobky 5 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0008375
- Kód dodavatele:
- 1846120000
- EAN:
- 4032248362400
- Standardní balení:
- 5 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 18 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 5,08 mm
- Modulární rozteč připojení:
- 5,08 mm
- Počet pólů:
- 24
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-2,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Provozní teplota:
- -50-100 °C
- Průřez vícežilového připojení:
- 0,2-2,5 mm2
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- kolík
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS SLS 5.08/24/180TB RF15 SN OR BX WEIDMÜLLER 1846120000
Zásuvný konektor DPS SLS 5.08/24/180TB RF15 SN OR BX WEIDMÜLLER 1846120000 (EAN: 4032248362400) je 24pólový zásuvný konektor s roztečí 5,08 mm a kolíkovými kontakty při 180° úhlovém provedení.
Má jmenovitý proud 18 A, jmenovité napětí 320 V, připojení vodičů 0,2–2,5 mm2 (pevné i laněné) pomocí šroubového připojení, kontakty z mědi s povrchovou úpravou cín a těleso z polybutylentereftalá v oranžové barvě.
Produkt odpovídá kategorii přepětí III, jmenovitému rázovému napětí 4 kV, stupni znečištění 2, provozní teplotě -50 až 100 °C a třídě hořlavosti izolace UL94 V0, určen pro flexibilní kon. PCB použití.
Proč si vybrat tento zásuvný konektor?
- Umožňuje připojení až 24 pólů pro rozvětvení signálů a napájení na DPS.
- Navržen pro jmenovitý proud 18 A, vhodný pro středně zatížené obvody.
- Podporuje jmenovité napětí do 320 V, kompatibilní s běžnými napěťovými hladinami.
- S kolíkovým provedením kontaktu a 180° horizontálním připojením pro montáž paralelně s deskou plošných spojů.
- Kontakty z mědi nabízejí dobrou tvárnost a mechanickou odolnost proti opotřebení při opakovaném zasouvání.
- Těleso z plastu zajišťuje izolaci a kompaktní konstrukci vhodnou pro plošné montáže.
Interní název produktu
SLZ 5.08/24B RF15 SN OR
Podrobný popis produktu
SLS 5.08/24/180TB RF15 SN OR BX
Konektor PCB (vodičové připojení), 320 V, 21.5 A, Rozteč v mm: 5.08, 3.31 mm², Počet pólů: 24, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 320 V, 21.5 A, Rozteč v mm: 5.08, 3.31 mm², Počet pólů: 24, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
