Zásuvný konektor DPS SLS 5.08/20/180TB RF15 SN OR BX WEIDMÜLLER 1846110000

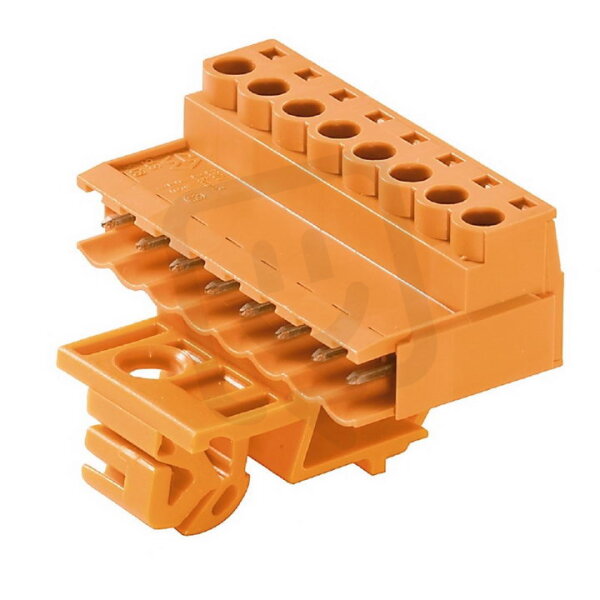

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
552,35 Kč
Cena po registraci:
493,17 Kč/ks
Po registraci bez DPH:
407,58 Kč
Vaše cena s DPH:
513,69 Kč/ks
Vaše cena bez DPH:
424,54 Kč/ks
ks
Zadávejte násobky 5 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0178334
- Kód dodavatele:
- 1846110000
- EAN:
- 4032248362394
- Standardní balení:
- 5 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- oranžová
- Jmenovité napětí:
- 320 V
- Jmenovité rázové napětí:
- 4 kV
- Jmenovitý proud In:
- 18 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- Polybutylentereftalá
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 5,08 mm
- Modulární rozteč připojení:
- 5,08 mm
- Počet pólů:
- 20
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-2,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-2,5 mm2
- Pro průřez pevného vodiče:
- 0,2-2,5 mm2
- Provozní teplota:
- -50-100 °C
- Průřez vícežilového připojení:
- 0,2-2,5 mm2
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- kolík
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 180° horizontal
Zásuvný konektor DPS SLS 5.08/20/180TB RF15 SN OR BX WEIDMÜLLER 1846110000
Zásuvný konektor DPS SLS 5.08/20/180TB RF15 SN OR BX WEIDMÜLLER 1846110000 (EAN 4032248362394) je 20pólový konektor určený pro plošné spoje s roztečí 5,08 mm.
Má jmenovitý proud 18 A, jmenovité napětí 320 V, kontakty typu kolík z mědi s povrchovou úpravou cín a elektrické připojení šroubovým připojením ve 180° horizontal orientaci.
Podporuje připojení vodičů o průřezu 0,2–2,5 mm² (pevné, vícežilové i bez koncovky), izolace tělesa z polybutylentereftalátu (UL94 V0), provozní teplota -50–100 °C, jmenovité rázové napětí 4 kV, kategorie přepětí III a stupeň znečištění 2; nemá ochranný vodič.
Proč si vybrat tento zásuvný konektor?
- Tento konektor disponuje 20 póly, které umožňují připojení více obvodů na jednu DPS.
- Je dimenzován na jmenovitý proud 18 A, což odpovídá běžným proudovým požadavkům v průmyslových aplikacích.
- Je určen pro jmenovité napětí 320 V, vhodné pro systémy s tímto napěťovým rozsahem.
- Používá kolíkové kontakty, které zajišťují pevné mechanické spojení mezi konektorem a DPS.
- Kontakty jsou z mědi, která poskytuje dobré mechanické vlastnosti — pevnost a odolnost proti opotřebení při opakovaném zasouvání.
- Umožňuje horizontální (180°) připojení vodiče, praktické pro montáž a úsporu místa na desce plošných spojů.
Interní název produktu
SLZ 5.08/20B RF15 SN OR
Podrobný popis produktu
SLS 5.08/20/180TB RF15 SN OR BX
Konektor PCB (vodičové připojení), 320 V, 21.5 A, Rozteč v mm: 5.08, 3.31 mm², Počet pólů: 20, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 320 V, 21.5 A, Rozteč v mm: 5.08, 3.31 mm², Počet pólů: 20, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
