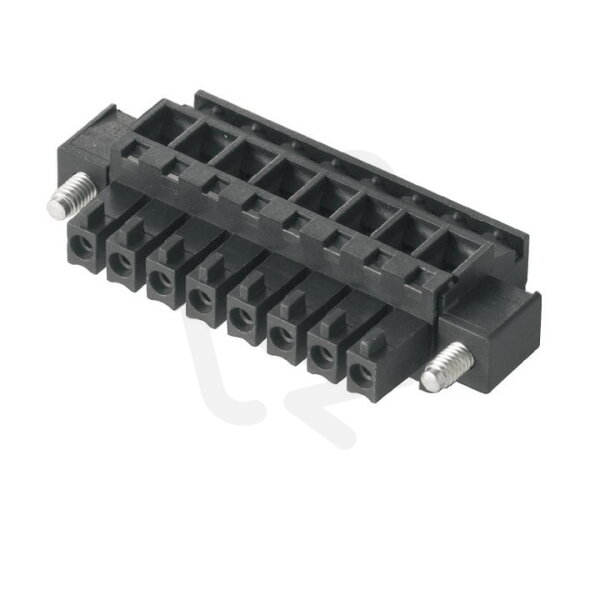

Zásuvný konektor DPS BCZ 3.81/07/90F SN BK BX WEIDMÜLLER 1845690000
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
163,06 Kč
Cena po registraci:
145,59 Kč/ks
Po registraci bez DPH:
120,32 Kč
Vaše cena s DPH:
151,65 Kč/ks
Vaše cena bez DPH:
125,33 Kč/ks
ks
Zadávejte násobky 50 ks.
Obecné parametry
- Značka:
- Weidmüller
- Kód zboží:
- ELPROS0178308
- Kód dodavatele:
- 1845690000
- EAN:
- 4032248359967
- Standardní balení:
- 50 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva tělesa:
- černá
- Jmenovité napětí:
- 160 V
- Jmenovité rázové napětí:
- 2,5 kV
- Jmenovitý proud In:
- 17,5 A
- Kategorie přepětí..:
- III
- Materiál izolace tělesa:
- polyamid (PA)
- Materiál kontaktu:
- měď
- Materiál povrchu kontaktu:
- cín
- Materiál tělesa:
- plast
- Modulární rozteč kontaktů:
- 3,81 mm
- Modulární rozteč připojení:
- 3,81 mm
- Počet pólů:
- 7
- Povrch pouzdra:
- bez úpravy
- Připojitelný průřez laněného vodiče:
- 0,2-1,5 mm2
- Pro průřez lanka bez koncovky:
- 0,2-1,5 mm2
- Pro průřez pevného vodiče:
- 0,2-1,5 mm2
- Provozní teplota:
- -50-120 °C
- S ochranným vodičem:
- ne
- Stupeň znečištění.:
- 2
- Třída hořlavosti izol mat. UL94:
- V0
- Typ elektrického připojení:
- šroubové připojení
- Typ kontaktu:
- zásuvka
- Typ krytí (IP), připojené:
- jiné
- Typ připojení:
- flexibilní kon. .PCB
- Úhlové připojení kontaktu/vodiče:
- 90° svisle nahoru
Zásuvný konektor DPS BCZ 3.81/07/90F SN BK BX WEIDMÜLLER 1845690000
Zásuvný konektor DPS BCZ 3.81/07/90F SN BK BX WEIDMÜLLER 1845690000 (EAN 4032248359967) je 7pólový konektor s roztečí 3,81 mm a plastovým tělesem z polyamidu (PA) v barvě černá.
Má jmenovité napětí 160 V, proud 17,5 A, typ kontaktu zásuvka, kontakty z mědi s povrchovou úpravou cín a šroubové připojení s úhlovým výstupem vodiče 90° svisle nahoru.
Podporuje průřezy vodičů 0,2–1,5 mm² (pevné i lanko), jmenovité rázové napětí 2,5 kV, provozní teplotu -50–120 °C, třídu hořlavosti izolace UL94 V0 a nemá ochranný vodič (S ochranným vodičem: ne).
Proč si vybrat tento zásuvný konektor?
- Konektor nabízí 7 pólů, což umožňuje připojení více vodičů na DPS.
- Je dimenzovaný na 17,5 A jmenovitého proudu, vhodného pro střední zatížení.
- Má jmenovité napětí 160 V, které odpovídá běžným napěťovým požadavkům v elektronických obvodech.
- Jedná se o kontakt typu zásuvka, usnadňující párování s odpovídajícím zástrčným konektorem.
- Kontakty jsou z mědi, což zajišťuje dobré mechanické vlastnosti a odolnost proti opotřebení při častém zapojování.
- Výhodou je úhlové připojení 90° svisle nahoru, které umožňuje kompaktní vedení na desce plošných spojů.
Interní název produktu
BL 3.81/7/90F SN SW
Podrobný popis produktu
BCZ 3.81/07/90F SN BK BX
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 7, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
Konektor PCB (vodičové připojení), 160 V, 17.5 A, Rozteč v mm: 3.81, 1.5 mm², Počet pólů: 7, Připojení s upínacím třmenem, Box
Zásuvné připojení DPS s inovativní technologií připojení pro bezpečné a intuitivní ovládání
